"ГОСТ Р 54400-2011. Национальный стандарт Российской Федерации. Дороги автомобильные общего пользования. Асфальтобетон дорожный литой горячий. Методы испытаний"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

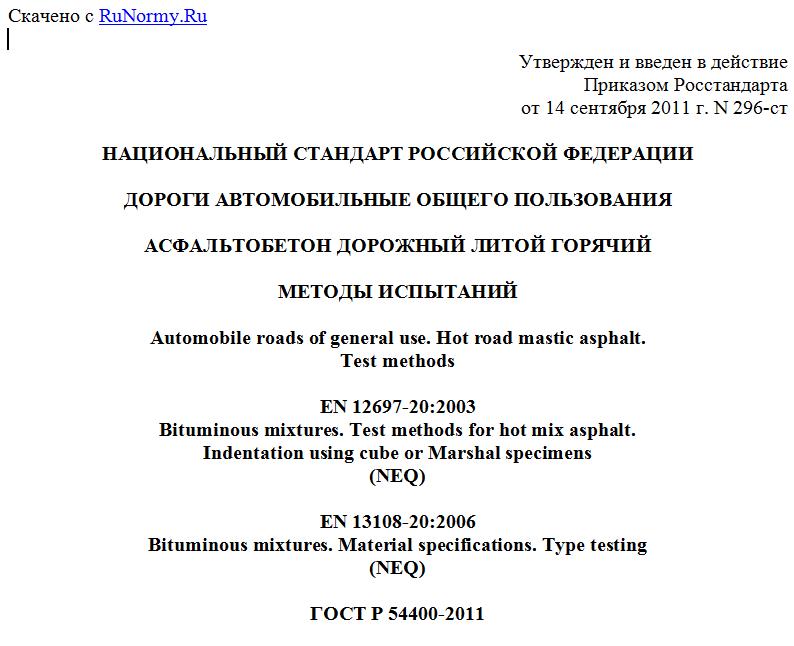

Утвержден и введен в действие
Приказом Росстандарта
от 14 сентября 2011 г. N 296-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ

АСФАЛЬТОБЕТОН ДОРОЖНЫЙ ЛИТОЙ ГОРЯЧИЙ

МЕТОДЫ ИСПЫТАНИЙ

Automobile roads of general use. Hot road mastic asphalt.
Test methods

EN 12697-20:2003
Bituminous mixtures. Test methods for hot mix asphalt.
Indentation using cube or Marshal specimens
(NEQ)

EN 13108-20:2006
Bituminous mixtures. Material specifications. Type testing
(NEQ)

ГОСТ Р 54400-2011

Группа Ж18

ОКС 93.080.20;
ОКП 57 1841

Дата введения
1 мая 2012 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Разработан Автономной некоммерческой организацией "Научно-исследовательский институт транспортно-строительного комплекса" (АНО "НИИ ТСК") и Открытым акционерным обществом "Асфальтобетонный завод N 1", г. Санкт-Петербург (ОАО "АБЗ-1", г. Санкт-Петербург).
2. Внесен Техническим комитетом по стандартизации ТК 418 "Дорожное хозяйство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 14 сентября 2011 г. N 296-ст.
4. В настоящем стандарте учтены основные нормативные положения следующих европейских региональных стандартов:
- ЕН 12697-20:2003 "Смеси битумные. Методы испытания горячей асфальтовой смеси. Часть 20. Вдавливание с использованием кубов или образцов Маршалла" (EN 12697-20:2003 "Bituminous mixtures. Test methods for hot mix asphalt. Indentation using cube or Marshall specimens", NEQ);
- ЕН 13108-20:2006 "Смеси битумные. Требования к материалам. Методы испытания в зависимости от типа" (EN 13108-20:2006 "Bituminous mixtures. Material specifications. Type testing", NEQ).
5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт распространяется на асфальтобетон дорожный литой горячий и на смеси асфальтобетонные дорожные литые горячие (далее - смеси литые), применяемые для устройства покрытий на автомобильных дорогах общего пользования, мостовых сооружениях, тоннелях, а также для производства ямочного ремонта, и устанавливает методы их испытаний.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р ИСО 5725-1-2002. Точность (правильность и прецизионность) методов и результатов измерений. Часть 1. Основные положения и определения
ГОСТ Р 53228-2008. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ Р 54401-2011. Дороги автомобильные общего пользования. Асфальтобетон дорожный литой горячий. Технические требования
ГОСТ 12801-98. Материалы на основе органических вяжущих для дорожного и аэродромного строительства. Методы испытаний.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 54401, ГОСТ Р ИСО 5725-1, а также следующие термины с соответствующими определениями.
3.1. Керн: образец асфальтобетона, извлеченный из слоя покрытия посредством специального вида бурения, применяемый для определения его физико-механических характеристик.
3.2. Объединенная проба: проба, образованная путем тщательного смешивания всех точечных проб смеси литой или кернов, предварительно разогретых до вязкотекучего состояния.
3.3. Производственный замес (порция): асфальтобетонная смесь литая определенного количества и состава, надлежащим образом перемешанная за определенное время при однократном дозировании исходных материалов.
3.4. Результативный состав: состав определенной асфальтобетонной смеси с указанием компонентов и усредненных результатов исследований смеси с точки зрения гранулометрического состава и содержания растворимых вяжущих веществ, полученный в результате текущего производственного контроля.
3.5. Стандартное отклонение: показатель рассеивания значений случайной величины относительно ее математического ожидания.
3.6. Точечная проба: масса асфальтобетонной смеси литой, равная 750 - 1000 г, отобранная из партии смеси за один прием.
3.7. Усталостная долговечность: свойство материала не разрушаться с течением времени под действием изменяющихся циклических нагрузок.
3.8. Штыкование: перераспределение (уплотнение) смеси литой в форме с целью удаления вовлеченного воздуха путем вертикального погружения в смесь металлического шпателя или стального штыря.

4. Общие положения

4.1. Образцы взвешивают на лабораторных весах общего назначения 4-го класса точности по ГОСТ Р 53228 с допускаемой погрешностью взвешивания не более 0,1% массы. Массу образцов определяют в граммах с точностью до 0,01 г.
4.2. Результаты испытаний приводят с точностью до второго разряда.
4.3. Воздух в помещении, в котором проводят испытания, должен быть (20 +/- 5) °C.

5. Отбор проб

5.1. Отбор проб при приготовлении смеси литой в производственных смесительных установках осуществляют при ее выгрузке из смесителя или при выгрузке смеси из стационарного кохера в мобильный кохер. Для испытаний необходимо отобрать объединенную пробу, составленную из трех-четырех тщательно перемешанных между собой точечных проб.
5.2. Отбор точечных проб смеси литой при ее выгрузке из смесителя производят (в зависимости от типа асфальтовой смесительной установки и ее производительности) из ее разных производственных замесов (порций) либо с минимальным интервалом времени 5 мин. Выходящий из смесителя материал должен быть однородным, зерна минеральной части смеси должны быть полностью покрыты вяжущим веществом, без признаков слипания мелких частиц в комки.
5.3. При отборе точечных проб в процессе выгрузки смеси литой из специального бункера-накопителя в мобильный кохер пробы отбирают с минимальным интервалом времени 1 мин.
5.4. При проведении потребителем контрольных испытаний отбор проб производят непосредственно из кохеров (или их отгрузочных устройств), при этом из одного или нескольких кохеров (в зависимости от объема контролируемой партии смеси) отбирают три-четыре точечные пробы для одной объединенной пробы. Допускается производить отбор проб с дорожного полотна непосредственно после выгрузки смеси литой из транспортных средств до начала ее застывания и формирования поверхностного шероховатого слоя методом втапливания "по горячему".
5.5. Масса объединенной пробы смеси должна быть не менее 3 кг.
5.6. Для отбора проб из слоя сформировавшегося дорожного покрытия выбирают участок на расстоянии не менее 0,5 м от края покрытия или оси дороги. При этом с площади покрытия, равной 2000 м2, отбирают одну пробу, масса которой должна составлять не менее 3 кг. Допускается извлекать несколько кернов с указанной выше площади для формирования объединенной пробы.

6. Приготовление смеси литой в лаборатории

6.1. При приготовлении смесей литых в лаборатории минеральную часть (щебень, песок, минеральный порошок) предварительно высушивают, а вяжущее разогревают до вязкотекучего состояния.
6.1.1. Минеральные материалы в количестве, заданном по составу, отвешивают в металлическую емкость, перемешивают, нагревают до температуры 200 °C и добавляют требуемое количество вяжущего, предварительно нагретого в отдельной емкости до температуры 160 °C. Полученную смесь литую в условиях постоянного перемешивания доводят до температуры не выше 215 °C (в случае применения в смеси полимерно-битумного вяжущего) и до температуры не выше 230 °C (в случае применения в смеси вязкого битума).
6.1.2. В процессе подготовки образцов смеси литой не допускают перегрева материалов. Длительность осуществления лабораторного замеса смеси литой, определяемого с момента начала перемешивания компонентов с вяжущим до ее полной гомогенизации, не должна превышать 5 - 10 мин. Смесь должна быть однородной, с равномерным покрытием минеральной части вяжущим, без признаков слипания мелких частиц в комки и перегрева.

7. Контрольные образцы смеси литой и асфальтобетона

7.1. Физико-механические свойства асфальтобетона на основе смеси литой определяют на образцах-кубах, изготовленных в соответствии с разделом 8. Допускают проведение испытаний на образцах цилиндрической формы при определении значений показателя предела прочности на растяжение при расколе при температуре 0 °C, а также на кернах, извлеченных из покрытия, при определении значений показателей водонасыщения.
7.2. Формы для изготовления образцов-кубов должны быть стальные и могут иметь любую конструкцию, обеспечивающую размер образца-куба 7,07 x 7,07 x 7,07 см.
