"ГОСТ Р 54539-2011. Национальный стандарт Российской Федерации. Кондиционеры, агрегатированные охладители жидкости и тепловые насосы с компрессорами с электроприводом для обогрева и охлаждения помещений. Методы испытаний функциональных характеристик"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

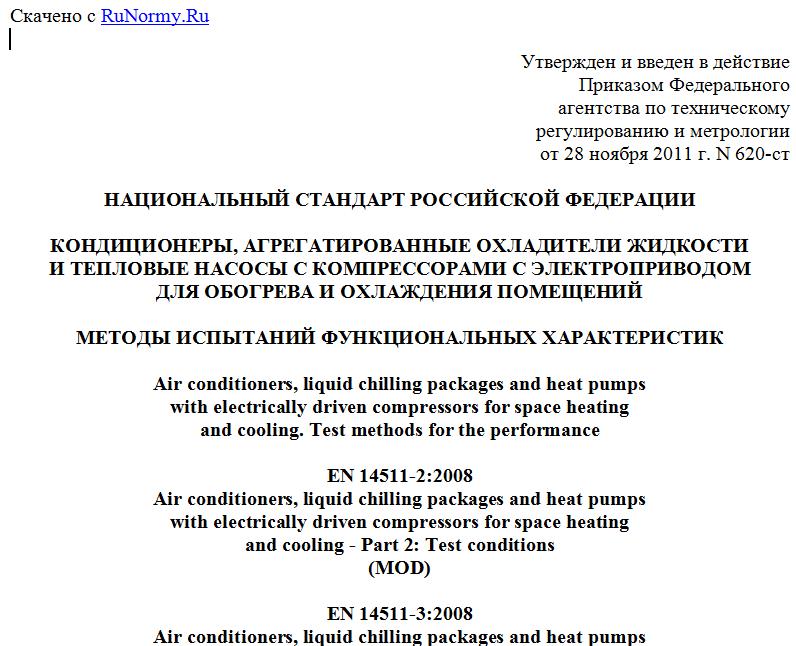

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 ноября 2011 г. N 620-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

КОНДИЦИОНЕРЫ, АГРЕГАТИРОВАННЫЕ ОХЛАДИТЕЛИ ЖИДКОСТИ
И ТЕПЛОВЫЕ НАСОСЫ С КОМПРЕССОРАМИ С ЭЛЕКТРОПРИВОДОМ
ДЛЯ ОБОГРЕВА И ОХЛАЖДЕНИЯ ПОМЕЩЕНИЙ

МЕТОДЫ ИСПЫТАНИЙ ФУНКЦИОНАЛЬНЫХ ХАРАКТЕРИСТИК

Air conditioners, liquid chilling packages and heat pumps
with electrically driven compressors for space heating
and cooling. Test methods for the performance

EN 14511-2:2008
Air conditioners, liquid chilling packages and heat pumps
with electrically driven compressors for space heating
and cooling - Part 2: Test conditions
(MOD)

EN 14511-3:2008
Air conditioners, liquid chilling packages and heat pumps
with electrically driven compressors for space heating
and cooling - Part 3: Test methods
(MOD)

EN 14511-4:2008
Air conditioners, liquid chilling packages and heat pumps
with electrically driven compressors for space heating
and cooling - Part 4: Requirements
(MOD)

ГОСТ Р 54539-2011

Группа Е75

ОКС 91.140.30
ОКП 51 5674

Дата введения
1 января 2013 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

Сведения о стандарте

1 ПОДГОТОВЛЕН ООО "ТЕСТБЭТ" на основе собственного аутентичного перевода на русский язык стандартов, указанных в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 19 "Электрические приборы бытового назначения"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 ноября 2011 г. N 620-ст
4 Настоящий стандарт включает в себя европейские региональные стандарты ЕН 14511-2:2008 "Кондиционеры, агрегатированные охладители жидкости и тепловые насосы с компрессорами с электроприводом для обогрева и охлаждения помещений. Часть 2. Условия испытаний" (EN 14511-2:2008 "Air conditioners, liquid chilling packages and heat pumps with electrically driven compressors for space heating and cooling - Part 2: Test conditions"), ЕН 14511-3:2008 "Кондиционеры, агрегатированные охладители жидкости и тепловые насосы с компрессорами с электроприводом для обогрева и охлаждения помещений. Часть 3. Методы испытаний" (EN 14511-3:2008 "Air conditioners, liquid chilling packages and heat pumps with electrically driven compressors for space heating and cooling - Part 3: Test methods"), ЕН 14511-4:2008 "Кондиционеры, агрегатированные охладители жидкости и тепловые насосы с компрессорами с электроприводом для обогрева и охлаждения помещений. Часть 4. Требования" (EN 14511-4:2008 "Air conditioners, liquid chilling packages and heat pumps with electrically driven compressors for space heating and cooling - Part 4: Requirements").
Сопоставление структуры и нумерации структурных элементов и приложений настоящего стандарта и указанных европейских региональных стандартов приведено во введении
5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

Настоящий стандарт применяют к кондиционерам воздушного и водяного охлаждения, агрегатированным охладителям жидкости, тепловым насосам воздух-воздух, вода-воздух, воздух-вода и вода-вода с компрессорами с электроприводом при использовании в режиме обогрева и/или охлаждения помещения.
Настоящий стандарт устанавливает условия испытаний (ЕН 14511-2:2008), методы испытаний (ЕН 14511-3:2008), требования (ЕН 14511-4:2008) к кондиционерам, агрегатированным охладителям жидкости и тепловым насосам, но не устанавливает требований к безопасности этих приборов.
В настоящем стандарте в нумерации разделов и пунктов в начале добавлен номер части, к которой относится данный раздел или пункт, например 2.1, 2.2, ..., 3.1, 3.2, ..., 4.1, 4.2, 4.2.1 ... и т.д.
В настоящем стандарте разделы "Нормативные ссылки" изложены в соответствии с ГОСТ Р 1.5-2004 и выделены сплошной вертикальной линией, расположенной на полях слева от приведенного текста. В тексте соответствующие ссылки подчеркнуты сплошной горизонтальной линией.

Часть 2. Условия испытаний

2.1. Область применения
Настоящая часть стандарта определяет условия испытаний номинальных характеристик кондиционеров воздушного и водяного охлаждения, агрегатированных охладителей жидкости, тепловых насосов воздух-воздух, вода-воздух, воздух-вода и вода-вода с компрессорами с электроприводом при использовании в режиме обогрева и/или охлаждения помещения. Установлены также условия испытаний для действий рекуперации тепла мульти-сплит-систем.
Стандарт применяют к агрегатам заводского изготовления, которые могут быть канальными, и к агрегатированным охладителям жидкости заводского изготовления с интегрированными или выносными конденсаторами.
Настоящий стандарт используют для агрегатов заводского изготовления как с постоянной производительностью, так и регулируемой любым способом.
В область распространения настоящего стандарта входят агрегатированные устройства, одиночные сплит- и мульти-сплит-системы, а также одноканальные и двухканальные агрегаты.
Если агрегат состоит из нескольких частей, стандарт применяют только к сконструированным и поставляемым в полном комплекте, за исключением агрегатированных охладителей жидкости с выносным конденсатором.
Данный стандарт предназначен в основном для агрегатированных охладителей воды и соляного раствора, но по согласованию может быть использован и для других жидкостей.
Настоящий стандарт применяют к кондиционерам воздух-воздух, которые испаряют конденсат на стороне конденсатора.
Агрегаты, имеющие конденсатор, который охлаждается воздухом и испарением дополнительной внешней воды, в область распространения стандарта не входят.
Данный стандарт не применяют к агрегатам, использующим транскритические циклы, например с CO2 в качестве хладагента.
Установки, применяемые для нагрева и/или охлаждения в производственных процессах, в область распространения стандарта не входят.
Примечание - Испытание частичной нагрузкой рассматривается в [1].

2.2. Нормативные ссылки

В настоящей части стандарта использована След ссылка на национальный стандарт: ГОСТ Р ЕН 14511-1-2011 Кондиционеры, агрегатированные охладители жидкости и тепловые насосы с компрессорами с электроприводом для обогрева и охлаждения помещений.
2.3. Термины и определения
В настоящей части стандарта применены термины, приведенные в ГОСТ Р ЕН 14511-1.
2.4. Условия испытаний
2.4.1 Условия окружающей среды и требования к источнику электрического питания
Испытания следует проводить при условиях окружающей среды, указанных в таблице 2.1 или 2.2, в зависимости от способа размещения агрегата.
Напряжение и частота для всех блоков электропитания должны быть указаны изготовителем.

Таблица 2.1

Условия окружающей среды для блоков, сконструированных
для установки внутри помещения

Тип блока Измеряемые величины температуры термометра Испытание номинальных значений при температурах, °C
Вода-вода Сухого От 15 до 30
Воздух-вода с канальным соединением на стороне впуска и выпуска воздуха " От 15 до 30
Воздух-вода без канального соединения на стороне впуска воздуха " Влажного Температуры на впуске (см. таблицу 9 или 10)
Вода-воздух с канальным соединением на стороне впуска и выпуска воздуха Сухого От 15 до 30
Вода-воздух без канального соединения на стороне впуска и выпуска воздуха " Влажного Температуры на впуске (см. таблицу 5 или 6)
Воздух-воздух с канальным соединением на стороне впуска и выпуска воздуха Сухого От 15 до 30
Воздух-воздух без канального соединения на стороне впуска и выпуска воздуха " Влажного Температуры на впуске (см. таблицу 3 или 4)

Таблица 2.2

Условия окружающей среды для блоков, сконструированных
Для просмотра документа целиком скачайте его >>>
