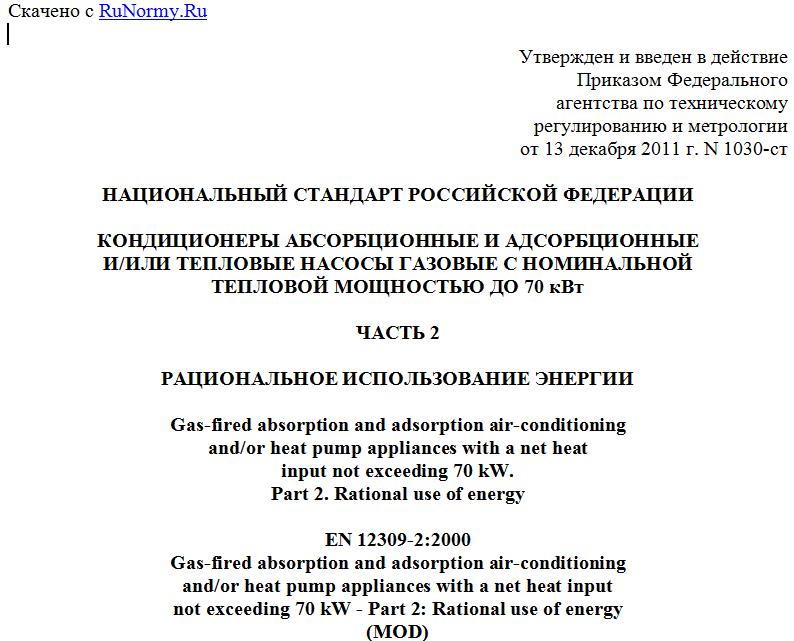

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1030-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНДИЦИОНЕРЫ АБСОРБЦИОННЫЕ И АДСОРБЦИОННЫЕ
И/ИЛИ ТЕПЛОВЫЕ НАСОСЫ ГАЗОВЫЕ С НОМИНАЛЬНОЙ
ТЕПЛОВОЙ МОЩНОСТЬЮ ДО 70 кВт
ЧАСТЬ 2
РАЦИОНАЛЬНОЕ ИСПОЛЬЗОВАНИЕ ЭНЕРГИИ
Gas-fired absorption and adsorption air-conditioning
and/or heat pump appliances with a net heat
input not exceeding 70 kW.
Part 2. Rational use of energy
EN 12309-2:2000
Gas-fired absorption and adsorption air-conditioning
and/or heat pump appliances with a net heat input
not exceeding 70 kW - Part 2: Rational use of energy
(MOD)
ГОСТ Р 54789-2011
(ЕН 12309-2:2000)
Группа Г82
ОКС 23.120
ОКП 48 6200
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4, выполненного Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 039 "Энергосбережение, энергетическая эффективность, энергоменеджмент"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1030-ст
4 Настоящий стандарт является модифицированным по отношению к европейскому региональному стандарту EN 12309-2:2000 "Кондиционеры абсорбционные и адсорбционные и/или тепловые насосы газовые с номинальной тепловой мощностью до 70 кВт. Часть 2. Рациональное использование энергии" (EN 12309-2:2000 "Gas-fired absorption and adsorption air-conditioning and/or heat pump appliances with a net heat input not exceeding 70 kW - Part 2: Rational use of energy") для приведения в соответствие с правилами, приведенными в ГОСТ 1.5 (подразделы 4.2 и 4.3).
Сравнение структуры настоящего стандарта со структурой указанного европейского регионального стандарта приведено в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Первая часть стандарта устанавливает требования и методы испытаний, относящиеся к конструкции, безопасности, маркировке и испытаниям приборов. Во второй части стандарта устанавливаются требования, предъявляемые к рациональному использованию энергии.
В настоящее время данный стандарт не устанавливает минимальные значения эффективности. Это связано с тем, что стандарт распространяется на широкий класс газовых абсорбционных и адсорбционных кондиционеров и тепловых насосов и на данный момент не приведено достаточно примеров любого одного типа приборов, представленного на рынке, позволяющих установить основные значения для каждого из этих типов приборов.
Настоящий стандарт не требует от изготовителей заявления об эффективности использования газа в их приборах и предоставляет средства верификации ее в стандартизированных условиях. Это позволит получить надежные данные по эффективностям рассматриваемых приборов с целью установления минимальных значений эффективности для разных типов приборов, как только в этом возникнет необходимость.
1 Область применения
Настоящий стандарт устанавливает требования и методы испытаний, относящиеся к рациональному использованию энергии газовыми абсорбционными и адсорбционными кондиционерами и/или тепловыми насосами (далее - приборы), номинальная тепловая мощность которых не превышает 70 кВт.
Настоящий стандарт распространяется на приборы, оснащенные воздуховодами типов B12, B12BS, B13, B13BS, B14, B22, B23, C12, C13, C32 и C33, и на приборы, предназначенные для наружной установки.
Настоящий стандарт распространяется на приборы, оснащенные:
- встроенными горелками с автоматическими системами управления;
- замкнутыми контурами хладагента, который не вступает в прямой контакт с теплоносителем, предназначенным для охлаждения или нагревания;
- механическими средствами подачи воздуха для горения и/или отвода продуктов сгорания.
Настоящий стандарт распространяется на следующие приборы или их комбинации:
- газовые абсорбционные кондиционеры;
- газовые адсорбционные кондиционеры;
- газовые абсорбционные тепловые насосы;
- газовые адсорбционные тепловые насосы.
Настоящий стандарт распространяется на вышеуказанные приборы, имеющие одну или несколько первичных или вторичных функций (см. 3.5 и 3.6), при условии, что соответствующая функция зависит от циркуляции теплоносителя в абсорбционном или адсорбционном контуре хладагента.
Примечание - Любая функция прибора, которая не зависит от циркуляции теплоносителя в абсорбционном или адсорбционном контуре, должна оцениваться отдельно.
Настоящий стандарт не распространяется на приборы, имеющие более одного воздуховода.
Настоящий стандарт применяется при проведении испытаний типа прибора. Требования к приборам, которые не могут быть подвергнуты таким испытаниям, должны определяться отдельно.
2 Нормативная ссылка
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ Р 54788-2011 (ЕН 12309-1:1999) Кондиционеры абсорбционные и адсорбционные и/или тепловые насосы газовые с номинальной тепловой мощностью до 70 кВт. Часть 1. Безопасность (ЕН 12309-1:1999, Кондиционеры абсорбционные и адсорбционные и/или тепловые насосы газовые с номинальной тепловой мощностью до 70 кВт. Часть 1. Безопасность, MOD)
3 Термины и определения
В настоящем стандарте применяют термины, установленные в ГОСТ Р 54788, а также следующие термины с соответствующими определениями:
3.1 рекуперация тепла (heat recovery): Использование тепла, отдаваемого прибором(ами), чья основная настройка находится в режиме охлаждения посредством дополнительного теплообменника.
3.2 теплоноситель (heat transfer medium): Среда, которая используется для передачи тепла.
Примечание - Примеры теплоносителей:
- циркулирующая в испарителе охлажденная жидкость;
- циркулирующий в конденсаторе хладагент;
- среда рекуперации, циркулирующая в рекуператоре.
3.3 холодопроизводительность Qc (cooling capacity): Тепло, выделенное из теплоносителя в хладагент за единицу времени, Вт.
3.4 теплопроизводительность Qh (heating capacity): Тепло, отдаваемое агрегатом теплоносителю за единицу времени, Вт.
Примечание - Если теплота удаляется из внутреннего теплообменника и/или абсорбера для последующего размораживания, то ее также учитывают.
3.5 коэффициент эффективности использования газа в режиме охлаждения (gas utilization efficiency in the cooling mode): Отношение холодопроизводительности к номинальной тепловой мощности прибора.
3.6 коэффициент эффективности использования газа в режиме нагрева (gas utilization efficiency in the heating mode): Отношение теплопроизводительности к номинальной тепловой мощности прибора.
3.7 рассол (соляной раствор) (brine): Теплоноситель с точкой замерзания ниже, чем у воды.
3.8 режим размораживания (defrost state): Состояние прибора в режиме нагрева, при котором принцип работы меняется или становится обратным, для размораживания теплообменника.
3.9 время размораживания (defrost time): Время, в течение которого прибор находится в режиме размораживания.
3.10 цикл размораживания (operating cycle with defrost): Время работы прибора между двумя процессами размораживания, включая время размораживания.
4 Классификация
4.1 Классификация температур теплоносителя
4.1.1 Общие положения
Температуры теплоносителя (в °C) указываются вместе с его обозначением. Для обозначения теплоносителя используются следующие условные обозначения: A - для воздуха, W - для воды и B - для рассола.
