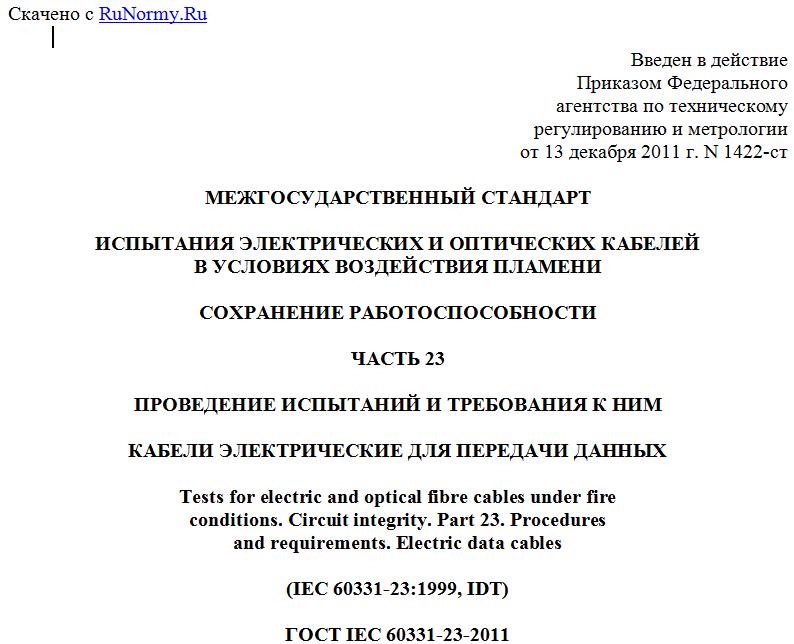

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИСПЫТАНИЯ ЭЛЕКТРИЧЕСКИХ И ОПТИЧЕСКИХ КАБЕЛЕЙ
В УСЛОВИЯХ ВОЗДЕЙСТВИЯ ПЛАМЕНИ
СОХРАНЕНИЕ РАБОТОСПОСОБНОСТИ
ЧАСТЬ 23
ПРОВЕДЕНИЕ ИСПЫТАНИЙ И ТРЕБОВАНИЯ К НИМ
КАБЕЛИ ЭЛЕКТРИЧЕСКИЕ ДЛЯ ПЕРЕДАЧИ ДАННЫХ
Tests for electric and optical fibre cables under fire
conditions. Circuit integrity. Part 23. Procedures
and requirements. Electric data cables
(IEC 60331-23:1999, IDT)
ГОСТ IEC 60331-23-2011
Группа Е46
МКС 29.060.20
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 ноября 2011 г. N 40).
За принятие стандарта проголосовали:
---------------------T-----------------T----------------------------------¬
¦Краткое наименование¦Код страны по МК ¦ Сокращенное наименование ¦
¦ страны по ¦(ИСО 3166) 004-97¦ национального органа по ¦
¦МК (ИСО 3166) 004-97¦ ¦ стандартизации ¦
+--------------------+-----------------+----------------------------------+
¦Беларусь ¦ BY ¦Госстандарт Республики Беларусь ¦
¦Казахстан ¦ KZ ¦Госстандарт Республики Казахстан ¦
¦Кыргызстан ¦ KG ¦Кыргызстандарт ¦
¦Российская Федерация¦ RU ¦Росстандарт ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
L--------------------+-----------------+-----------------------------------
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1422-ст межгосударственный стандарт ГОСТ IEC 60331-23-2011 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60331-23:1999 Tests for electric cables under fire conditions - Circuit integrity - Part 23: Procedures and requirements - Electric data cables (Испытания электрических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 23. Проведение испытаний и требования к ним. Кабели электрические для передачи данных).
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60331-23-2003.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт распространяется на электрические кабели для передачи данных и устанавливает порядок проведения испытаний и требования к ним, в том числе рекомендуемое время воздействия пламени на кабели с целью определения их возможности сохранять работоспособность при воздействии пламени в заданных условиях.
В стандарте установлены требования к подготовке образца, аппаратуре для проверки работоспособности цепи, электрической нагрузке, способу воздействия пламени на кабели и оценке результатов испытаний.
Стандарт распространяется на электрические кабели для передачи данных, для которых не нормировано номинальное напряжение и которые используются в цепях сверхнизкого напряжения.
2. Нормативные ссылки
В настоящем стандарте использована ссылка на следующий международный стандарт:
IEC 60331-11 Tests for electric cables under fire conditions - Circuit integrity - Part 11: Apparatus - Fire alone at a flame temperature of at least 750 °C (Испытания электрических и оптических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 11. Испытательное оборудование. Воздействие пламени температурой не менее 750 °C).
3. Определение
В настоящем стандарте применяют следующий термин с соответствующим определением:
Работоспособность: способность продолжать выполнять заданные функции при воздействии и после воздействия источником пламени в течение заданного периода времени.
4. Подготовка образца
С концов образца кабеля длиной около 1200 мм должны быть удалены оболочка и другие покрытия на длине около 100 мм.
Концы токопроводящих жил кабеля должны быть зачищены для электрического подсоединения и разведены в стороны во избежание замыкания.
5. Проверка целостности цепи
При испытании для проверки целостности цепи по всем токопроводящим жилам кабеля пропускают ток от трех- или однофазного трансформатора достаточной мощности для поддержания стабильного испытательного напряжения при протекании максимально допустимого тока.
Требуемую силу тока получают путем подсоединения к каждой токопроводящей жиле или группе жил нагрузочного индикаторного прибора (например, лампы).
Примечание. Ток 0,25 А, пропускаемый по каждой токопроводящей жиле или группе жил, является достаточным.
6. Проведение испытания
6.1. Испытание проводят, используя испытательное оборудование по IEC 60331-11.
6.2. Плавкие предохранители, используемые при испытании, должны быть типа D11 согласно IEC 60269-3-1 [1]. Допускается использовать прерыватели цепи с равноценными параметрами.
Если используют прерыватели цепи, должны быть указаны их параметры по характеристическим кривым, приведенным в Приложении A.
В спорных случаях следует применять плавкие предохранители.
6.3. Образец помещают в поддерживающее устройство (см. рисунок 1 IEC 60331-11). Регулируют положение горелки по отношению к образцу, изменяя расстояния x и y в соответствии с методом проверки системы горелки по приложению A к IEC 60331-11.
6.4. Со стороны конца образца, подсоединенного к трансформатору, заземляют жилу заземления, если она имеется. Металлические экраны, контактную проволоку и металлическое покрытие, если они имеются, соединяют между собой и заземляют. Трансформатор подсоединяют к токопроводящим жилам, исключая жилу заземления, если она имеется, как указано на рисунке 1.
1 - трансформатор; 2 - плавкий предохранитель (2 А);
3 - подсоединение к линии L3 (или L1, или L2);
4 - поддерживающие кольца; 5 - испытуемая жила
или группа жил; 6 - нагрузочный индикаторный прибор
(например, лампа); 7 - образец; 8 - металлический экран
(если имеется); L1, L2, L3 - линии испытуемых жил
или групп жил (L2, L3, если имеются);
PE - жила заземления (если имеется)
Рисунок 1. Схема основных соединений
Для многожильных кабелей жилы (кроме жилы заземления, если она имеется) делят на две приблизительно равные группы, при этом соседние жилы должны быть, по возможности, в разных группах.
Для многопарных кабелей жилы делят на две равные группы, при этом одну жилу каждой пары присоединяют к одной фазе, а вторую жилу - к другой фазе (L1 и
