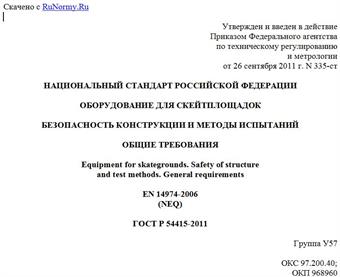

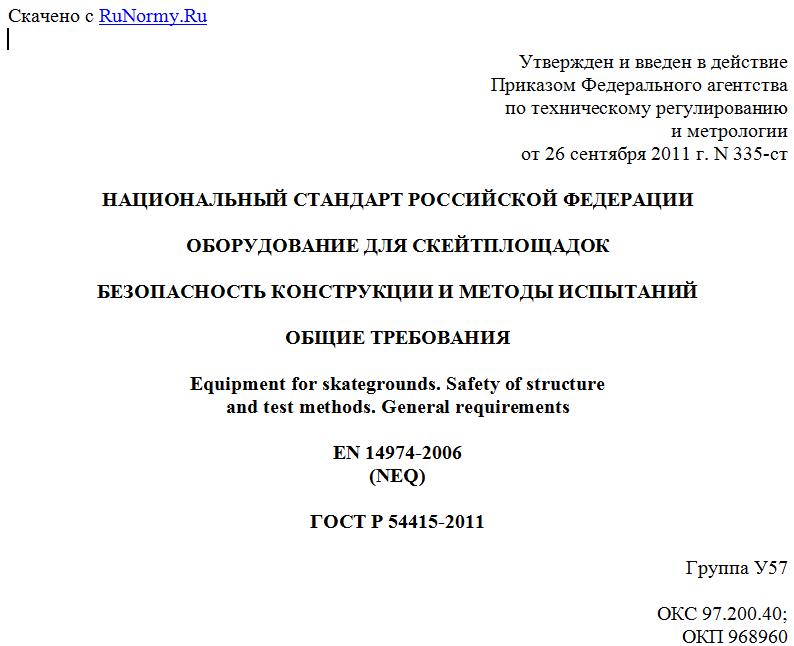

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 26 сентября 2011 г. N 335-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБОРУДОВАНИЕ ДЛЯ СКЕЙТПЛОЩАДОК
БЕЗОПАСНОСТЬ КОНСТРУКЦИИ И МЕТОДЫ ИСПЫТАНИЙ
ОБЩИЕ ТРЕБОВАНИЯ
Equipment for skategrounds. Safety of structure
and test methods. General requirements
EN 14974-2006
(NEQ)
ГОСТ Р 54415-2011
Группа У57
ОКС 97.200.40;
ОКП 968960
Дата введения
1 января 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ").
2. Внесен Техническим комитетом по стандартизации ТК 455 "Оборудование детских игровых площадок".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2011 г. N 335-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений европейского стандарта ЕН 14974-2006 "Инвентарь для пользователей роликовым спортивным оборудованием. Требования безопасности и методы испытаний" (EN 14974-2006 "Facilities for users of roller sports equipment - Safety requirements and test method", NEQ).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на оборудование для скейтплощадок (далее - оборудование), устанавливаемое на открытых площадках без постоянного надзора. Стандарт устанавливает требования к безопасности конструкции и методам испытаний оборудования всех типов.
Настоящий стандарт не распространяется на оборудование, изготовленное до 01.01.2012.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты и классификатор:
ГОСТ Р ИСО/МЭК 50-2002. Безопасность детей и стандарты. Общие требования
ГОСТ Р ИСО/МЭК 17025-2006. Общие требования к компетентности испытательных и калибровочных лабораторий
ГОСТ Р 52169-2003. Оборудование детских игровых площадок. Безопасность конструкции и методы испытаний. Общие требования
ГОСТ Р 52170-2003. Безопасность аттракционов механизированных. Основные положения по проектированию стальных конструкций
ГОСТ 2.201-80. Единая система конструкторской документации. Обозначение изделий и конструкторских документов
ГОСТ 9.303-84. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 12.1.044-89 (ИСО 4589-84). Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ ЕН 1070-2003. Безопасность оборудования. Термины и определения
ГОСТ 3916.1-96. Фанера общего назначения с наружными слоями из шпона лиственных пород. Технические условия
ГОСТ 3916.2-96. Фанера общего назначения с наружными слоями из шпона хвойных пород. Технические условия
ГОСТ 20022.0-93. Защита древесины. Параметры защищенности
ГОСТ 20022.2-80. Защита древесины. Классификация
ГОСТ 27751-88. Надежность строительных конструкций и оснований. Основные положения по расчету
ГОСТ 30402-96. Материалы строительные. Метод испытания на воспламеняемость
ОК 012-93. Общероссийский классификатор изделий и конструкторских документов (классификатор ЕСКД). Класс 33. Изделия культурно-бытового назначения и хозяйственного обихода.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замен, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Оборудование для скейтплощадок: развлекательное оборудование и площадка, на которой оно установлено, предназначенные для катания на роликовых досках, роликовых коньках или аналогичных роликовых устройствах (далее - роликах) и велосипедах для мотокросса, которые пользователи применяют по своему усмотрению и правилам.
3.2. Поверхность катания: элемент оборудования, предназначенный для катания на роликах или велосипедах для мотокросса.
3.3. Переход: поверхность катания изогнутой формы.
3.4. Откос: прямая, наклонная поверхность катания.
3.5. Трамплин: оборудование с откосом.
3.6. Рампа: оборудование с одним или несколькими переходами и/или прямыми наклонными поверхностями.
3.7. Клин: часть поверхности катания, предназначенная для съезда на поверхность площадки.
3.8. Удлинитель (поверхности катания): дополнительное удлинение верхней части поверхности катания в зоне платформы.
3.9. Платформа: горизонтальная поверхность катания с ограждением.
3.10. Стол: горизонтальная поверхность катания без ограждения.
3.11. Верт: верхняя вертикальная часть перехода.
3.12. Борт: сплошное ограждение вдоль боковой кромки поверхности катания на роликах для пайпа (см. 4.6.11).
3.13. Ребро: крутая труба или часть круглой трубы, прочно закрепленная в верхней части поверхности катания.
3.14. Зона безопасности: пространство внутри, на или вокруг оборудования, которое может быть занято пользователем, находящимся в движении, вызванном использованием оборудования (например, при катании и выполнении различных трюков на роликах, велосипедах для мотокросса и т.п.) (см. рисунок 1).
1 - оборудование; 2 - зона безопасности
Рисунок 1. Зона безопасности
3.15. Высота свободного падения: вертикальное расстояние между опорной поверхностью и горизонтальной поверхностью, размещенной ниже.
Примечание. Опорная поверхность - горизонтальная поверхность катания и/или поверхность, на которой можно стоять.
4. Требования безопасности
4.1. Конструкция оборудования должна соответствовать требованиям безопасности и/или мерам защиты по ГОСТ Р ИСО/МЭК 50, ГОСТ Р 52169 и требованиям разделов 4 и 5 настоящего стандарта.
4.2. Элементы конструкции оборудования
Элементы конструкции оборудования представлены на рисунке 2.
1 - платформа; 2 - удлинитель; 3 - переход;
4 - помост; 5 - борт; 6 - верт; 7 - ребро;
8 - ограждение; 9 - откос; 10 - стол
Рисунок 2. Элементы конструкции оборудования
4.3. Материалы
4.3.1. Применяемые материалы не должны оказывать вредное воздействие на здоровье пользователей и окружающую среду, в том числе должны соответствовать требованиям действующих санитарных норм.
4.3.2. Применение полимерных легковоспламеняющихся материалов (группа В3 по ГОСТ 30402) не допускается.
4.3.3. Применение чрезвычайно опасных по токсичности продуктов горения материалов не допускается (см. ГОСТ 12.1.044, подраздел 4.20).
4.3.4. Применение новых материалов, свойства которых недостаточно изучены, не допускается.
4.3.5. Полимерные материалы, композиционные материалы на различных матричных основах должны быть стойкими к воздействию ультрафиолетового излучения.
4.3.6. Если полимерные материалы, композиционные материалы на различных матричных основах в процессе эксплуатации становятся хрупкими, изготовитель должен указать период времени их безопасной эксплуатации.
