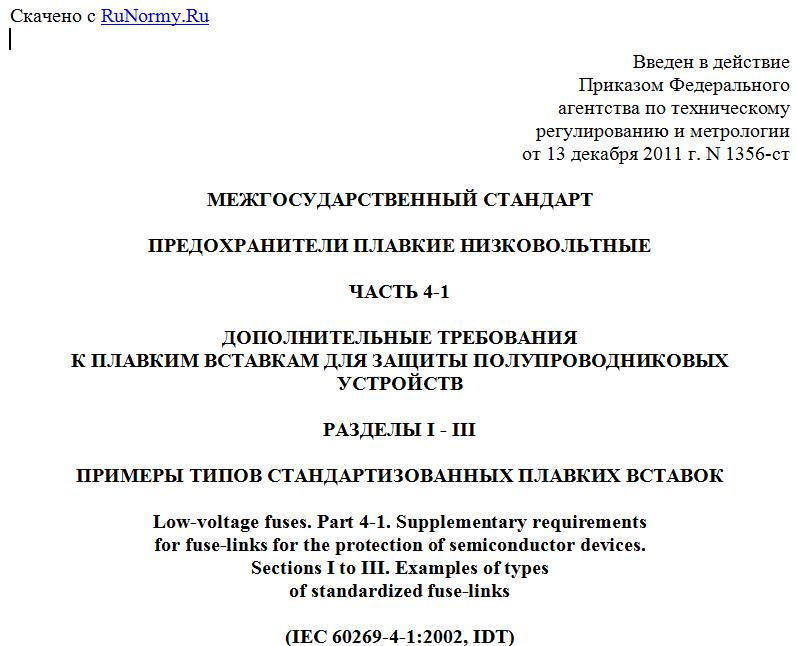

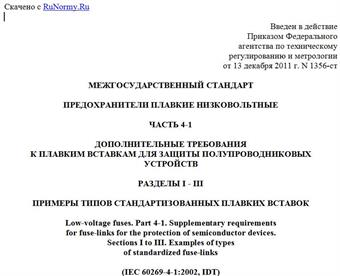

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1356-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРЕДОХРАНИТЕЛИ ПЛАВКИЕ НИЗКОВОЛЬТНЫЕ
ЧАСТЬ 4-1
ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ
К ПЛАВКИМ ВСТАВКАМ ДЛЯ ЗАЩИТЫ ПОЛУПРОВОДНИКОВЫХ УСТРОЙСТВ
РАЗДЕЛЫ I - III
ПРИМЕРЫ ТИПОВ СТАНДАРТИЗОВАННЫХ ПЛАВКИХ ВСТАВОК
Low-voltage fuses. Part 4-1. Supplementary requirements
for fuse-links for the protection of semiconductor devices.
Sections I to III. Examples of types
of standardized fuse-links
(IEC 60269-4-1:2002, IDT)
ГОСТ IEC 60269-4-1-2011
Группа Е71
МКС 29.120.50
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 29 ноября 2011 г. N 40).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1356-ст межгосударственный стандарт ГОСТ IEC 60269-4-1-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60269-4-1:2002 Low-voltage fuses - Part 4-1: Supplementary requirements for fuse-links for the protection of semiconductor devices - Sections I to III: Examples of types of standardized fuse-links (Предохранители плавкие низковольтные. Часть 4-1. Дополнительные требования к плавким вставкам для защиты полупроводниковых устройств. Разделы I - III. Примеры типов стандартизованных плавких вставок).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - идентичная (IDT).
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60269-4-1-2007.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Общие положения
Плавкие вставки для защиты полупроводниковых приборов должны соответствовать требованиям, изложенным в соответствующих разделах и пунктах:
IEC 60269-1:1998 Low-voltage fuses - Part 1: General requirements (Низковольтные плавкие предохранители. Часть 1. Общие требования)
IEC 60269-4:1986 Low-voltage fuses - Part 4: Supplementary requirements for fuse-links for the protection of semiconductor devices (Низковольтные плавкие предохранители. Часть 4. Дополнительные требования к плавким вставкам для защиты полупроводниковых устройств).
Настоящий стандарт состоит из следующих разделов, в которых приведены характерные примеры размеров плавких вставок:
Раздел I: Плавкие вставки с болтовыми соединениями:
тип A;
тип B;
тип C.
Раздел II: Плавкие вставки с потайными соединениями:
тип A;
тип B.
Раздел III: Плавкие вставки с цилиндрическими контактами:
тип A.
Настоящий стандарт распространяется на размеры, но не на характеристики плавких вставок.
Размеры плавких вставок для защиты полупроводниковых устройств также могут быть приведены в [1], разделы I и III, и [2], раздел I.
Плавкие вставки должны соответствовать требованиям IEC 60269-4, и, кроме того, значения потерь мощности плавкой вставки не должны превышать значений рассеиваемой мощности оснований или держателей плавких предохранителей. Если значения потери мощности плавкой вставки превышают значения рассеиваемой мощности стандартного основания или держателя плавкого предохранителя, то изготовитель должен привести сниженные значения номинальных характеристик.
Раздел IA. Плавкие вставки с болтовыми соединениями типа A
1.1. Область применения
К плавким вставкам с болтовыми соединениями, размеры которых соответствуют требованиям, приведенным на рисунках 1 (IA) - 3 (IA) настоящего раздела, применяют следующие дополнительные требования.
Значения номинальных напряжений и токи должны быть равны:
- переменное напряжение - от 230 В и ток до 900 А включительно;
- переменное напряжение - от 690 В и ток до 710 А включительно.
7. Стандартные требования к конструкции
7.1. Механическая часть
Размеры плавких вставок приведены на рисунках 1 (IA) - 3 (IA).
7.1.7. Конструкция плавкой вставки
Для индикации срабатывания допускается применять параллельно плавким вставкам плавкую вставку - индикатор прерывания. Размеры плавких вставок - индикаторов прерывания приведены на рисунке 4 (IA).
Размеры в миллиметрах
Типовое номинальное напряжение, В Типовой максимальный номинальный ток, А
230 20 29 8,7 47,6 6,4 0,9 38 4 4,8 8,8
690 20 55 8,7 75 6,4 0,9 64,5 4 4,8 8,8
230 180 29,2 17,7 58,4 12,7 2,5 42 6,4 7,9 19,3
690 100 50,6 17,7 79,8 12,7 2,5 63,5 6,4 7,9 19,3
230 450 32,6 38,2 85 25,4 3,3 59 10,3 13 41,5
690 355 60 38,2 114 25,4 3,3 85 10,3 13 41,5
Рисунок 1 (IA). Плавкие вставки с одним корпусом
Размеры в миллиметрах
Типовое номинальное напряжение, В Типовой максимальный номинальный ток, А
230 900 32,6 38,2 85 25,4 6,4 59 10,3 13 83
690 710 60 38,2 114 25,4 6,4 85 10,3 13 83
Рисунок 2 (IA). Плавкие вставки со сдвоенным корпусом
