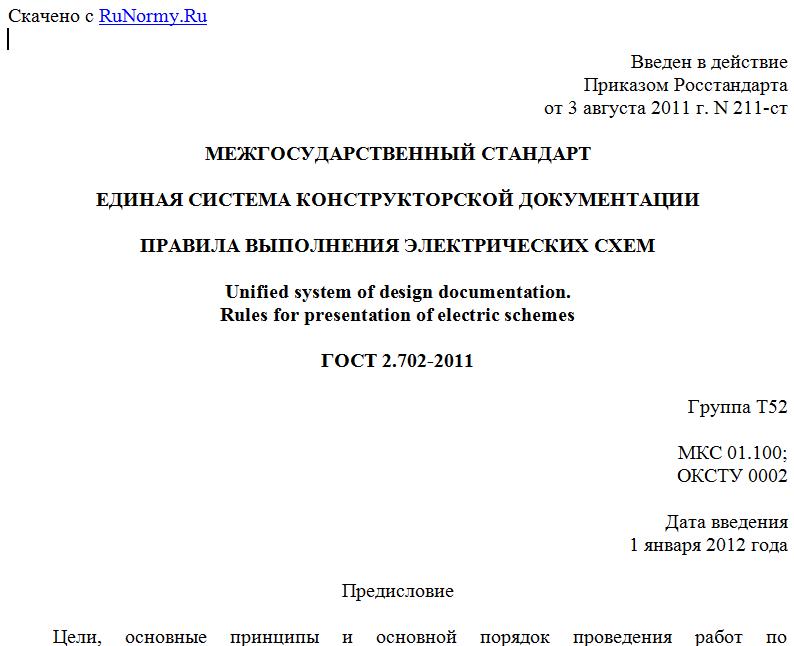

Введен в действие
Приказом Росстандарта
от 3 августа 2011 г. N 211-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ПРАВИЛА ВЫПОЛНЕНИЯ ЭЛЕКТРИЧЕСКИХ СХЕМ
Unified system of design documentation.
Rules for presentation of electric schemes
ГОСТ 2.702-2011
Группа Т52
МКС 01.100;
ОКСТУ 0002
Дата введения
1 января 2012 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ"), Автономной некоммерческой организацией "Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО НИЦ CALS-технологий "Прикладная логистика").
2. ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии.
3. ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 12 мая 2011 г. N 39).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 3 августа 2011 г. N 211-ст межгосударственный стандарт ГОСТ 2.702-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2012 г.
5. ВЗАМЕН ГОСТ 2.702-75.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт распространяется на электрические схемы изделий всех отраслей промышленности, а также электрические схемы энергетических сооружений и устанавливает правила их выполнения.
На основе настоящего стандарта допускается, при необходимости, разрабатывать стандарты на выполнение электрических схем изделий конкретных видов техники с учетом их специфики.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.051-2006. Единая система конструкторской документации. Электронные документы. Общие положения
ГОСТ 2.053-2006. Единая система конструкторской документации. Электронная структура изделия. Общие положения
ГОСТ 2.104-2006. Единая система конструкторской документации. Основные надписи
ГОСТ 2.701-2008. Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению
ГОСТ 2.709-89. Единая система конструкторской документации. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах
ГОСТ 2.710-81. Единая система конструкторской документации. Обозначения буквенно-цифровые в электрических схемах
ГОСТ 2.721-74. Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения
ГОСТ 2.755-87. Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1. В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1.
Линия взаимосвязи: отрезок линии, указывающей на наличие связи между функциональными частями изделия. [ГОСТ 2.701-2008, статья 3.3]
3.1.2.
Обозначение элемента (позиционное обозначение): обязательное обозначение, присваиваемое каждой части объекта и содержащее информацию о виде части объекта, ее номер и, при необходимости, указание о функции данной части в объекте. [ГОСТ 2.710-81, приложение 2, пункт 3, таблица 2, пункт 3]
3.1.3.
Установка: условное наименование объекта в энергетических сооружениях, на который выпускается схема. [ГОСТ 2.701-2008, статья 3.9]
3.1.4.
Устройство: совокупность элементов, представляющая единую конструкцию. [ГОСТ 2.701-2008, статья 3.6]
3.1.5.
Функциональная группа: совокупность элементов, выполняющих в изделии определенную функцию и не объединенных в единую конструкцию. [ГОСТ 2.701-2008, статья 3.7]
3.1.6.
Функциональная цепь: совокупность элементов, функциональных групп и устройств (или совокупность функциональных частей) с линиями взаимосвязей, образующих канал или тракт определенного назначения. [ГОСТ 2.701-2008, статья 3.8]
3.1.7.
Функциональная часть: элемент, устройство, функциональная группа. [ГОСТ 2.701-2008, статья 3.4]
3.1.8.
Элемент схемы: составная часть схемы, которая выполняет определенную функцию в изделии (установке) и не может быть разделена на части, имеющие самостоятельное назначение и собственные условные обозначения. [ГОСТ 2.701-2008, статья 3.5]
3.2. В настоящем стандарте применены следующие сокращения:
ЕСКД - Единая система конструкторской документации;
УГО - условные графические обозначения;
ЭСИ - электронная структура изделия;
КД - конструкторский документ.
4. Основные положения
4.1. Схема электрическая - документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи.
4.2. Схемы электрические могут быть выполнены как бумажный и (или) электронный КД.
4.3. Общие требования к выполнению, виды и типы схем - по ГОСТ 2.701.
Правила построения условных буквенно-цифровых обозначений элементов, устройств и функциональных групп в схемах электрических - по ГОСТ 2.710.
Примечание. Если схема электрическая выполняется как электронный КД, следует дополнительно руководствоваться ГОСТ 2.051.
4.4. Схемы электрические в зависимости от основного назначения подразделяют на следующие типы:
- структурные;
- функциональные;
- принципиальные;
- соединений;
- подключения;
- общие;
