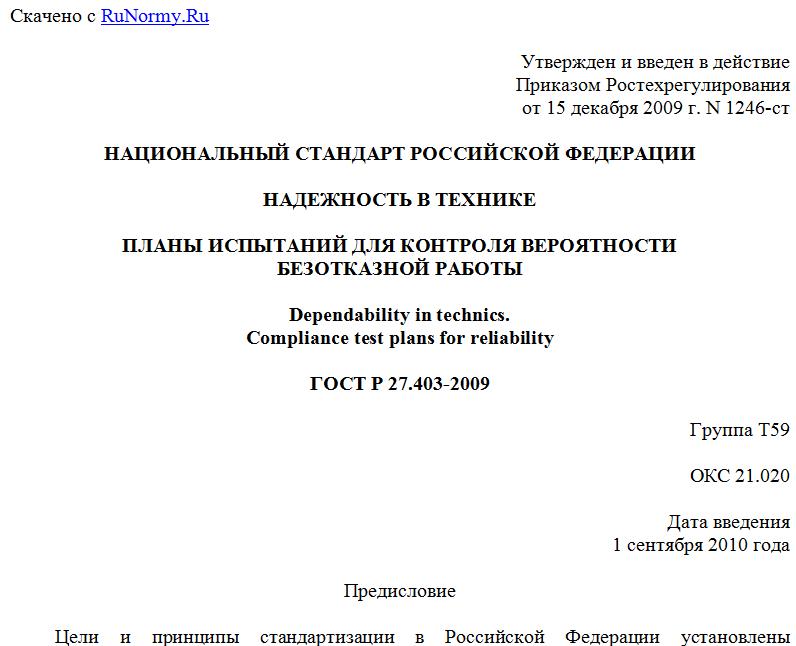

Утвержден и введен в действие
Приказом Ростехрегулирования
от 15 декабря 2009 г. N 1246-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
НАДЕЖНОСТЬ В ТЕХНИКЕ
ПЛАНЫ ИСПЫТАНИЙ ДЛЯ КОНТРОЛЯ ВЕРОЯТНОСТИ
БЕЗОТКАЗНОЙ РАБОТЫ
Dependability in technics.
Compliance test plans for reliability
ГОСТ Р 27.403-2009
Группа Т59
ОКС 21.020
Дата введения
1 сентября 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ").
2. Внесен Техническим комитетом по стандартизации ТК 119 "Надежность в технике".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. N 1246-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на восстанавливаемые и невосстанавливаемые изделия любых видов техники, в нормативных документах на которые установлены требования к показателю безотказности - вероятности безотказной работы (ВБР).
Настоящий стандарт устанавливает планы контрольных испытаний для проверки соответствия ВБР изделий установленным требованиям.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 27.002-89. Надежность в технике. Основные понятия, термины и определения
ГОСТ 27.003-90. Надежность в технике. Состав и общие правила задания требований по надежности.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и обозначения
3.1. В настоящем стандарте применены термины по ГОСТ 27.002, а также следующие термины с соответствующими определениями:
3.1.1. Вероятность отказа: вероятность того, что в пределах заданной наработки возникнет отказ изделия.
Примечание. Вероятность отказа является дополнением до единицы ВБР.
3.1.2. План испытаний: совокупность правил, определяющих продолжительность испытаний и принятие решений в зависимости от суммарного учитываемого числа наблюдений (проб, опытов) и учитываемого числа отказов (неудач), достигнутых (накопленных) на данный момент испытаний.
3.1.3. Приемочный уровень: пороговое значение ВБР для принятия решения о приемке изделий.
Примечание. Решение о приемке принимают, если истинное значение ВБР равно или более приемочного уровня.
3.1.4. Браковочный уровень: пороговое значение ВБР для принятия решения о браковке изделий.
Примечание. Решение о браковке принимают, если истинное значение ВБР равно или менее браковочного уровня.
3.1.5. Риск поставщика (изготовителя): вероятность принятия решения о браковке изделий при условии, что истинное значение ВБР равно приемочному уровню.
3.1.6. Риск потребителя: вероятность принятия решения о приемке изделий при условии, что истинное значение ВБР равно браковочному уровню.
3.2. В настоящем стандарте применены следующие обозначения:
P - истинное (неизвестное) значение ВБР;
- значение приемочного уровня;
- значение браковочного уровня;
Q - истинное (неизвестное) значение вероятности отказа;
- приемочное значение вероятности отказа, ;
- браковочное значение вероятности отказа, ;
- разрешающий коэффициент, равный отношению значений дополнений до единицы браковочного уровня к приемочному;
- вероятность безотказной работы в течение ;
- время непрерывной безотказной работы (наработка), для которого устанавливают ;
- вероятность безотказного ожидания применения по назначению;
- время ожидания применения по назначению;
- вероятность безотказного срабатывания;
- вероятность безотказного включения;
n - суммарное число наблюдений на данный момент испытаний;
- точка пересечения границы приемки последовательного плана испытаний с осью абсцисс на графике планов испытаний;
r - суммарное учитываемое число отказов на данный момент испытаний;
- точка пересечения границы браковки последовательного плана испытаний с осью ординат на графике планов испытаний;
c - предельное (браковочное) суммарное учитываемое число отказов на данный момент испытаний;
- заданное значение риска поставщика;
- истинное значение риска поставщика;
- заданное значение риска потребителя;
- истинное значение риска потребителя;
L(P) - вероятность принятия решения о приемке изделий (оперативная характеристика);
- среднее (ожидаемое) число наблюдений до принятия решения о приемке или браковке;
N - максимальное (максимально возможное, допустимое) число наблюдений до принятия решения о приемке или браковке;
- заданное значение ВБР.
4. Основные положения
4.1. В соответствии с требованиями ГОСТ 27.003 показатель безотказности ВБР устанавливают для изделий конкретного назначения в соответствии с таблицей 1.
Таблица 1
----------------------------------T---------------------T-----------------¬
¦Применение изделия по назначению ¦ Возможность ¦ Показатель ВБР ¦
¦ ¦ восстановления ¦ ¦
¦ ¦изделия после отказа ¦ ¦
+---------------------------------+---------------------+-----------------+
¦ Изделия непрерывного длительного¦Невосстанавливаемые ¦ P(t ) ¦
¦применения ¦ ¦ б.р ¦
+---------------------------------+---------------------+-----------------+
¦ Изделия многократного ¦Невосстанавливаемые ¦ P или P ¦
¦циклического применения ¦ ¦ вкл 0 ¦
+---------------------------------+---------------------+-----------------+
¦ Изделия однократного применения ¦Восстанавливаемые ¦ P(t ) ¦
¦ ¦ ¦ б.р ¦
¦ +---------------------+-----------------+
¦ ¦Невосстанавливаемые ¦P(t ) и P(t ) ¦
¦ ¦ ¦ ож б.р ¦
¦ ¦ ¦ или P ¦
¦ ¦ ¦ 0 ¦
L---------------------------------+---------------------+------------------
4.2. Планы испытаний, установленные в настоящем стандарте, основаны на предположении, что испытания являются статистически независимыми и значение ВБР является постоянным.
4.3. Наработку изделий измеряют временем их работы в часах или величинами, пропорциональными времени: количеством выпущенной продукции (шт.), пробегом (км), числом циклов срабатываний, оборотов и др.
4.4. Планы испытаний представляют в виде таблиц значений и графиков границ приемки и браковки в координатах:
- ось абсцисс (дискретная) - суммарное учитываемое число наблюдений;
- ось ординат (дискретная) - суммарное учитываемое число отказов.
4.5. По результатам испытаний принимают одно из следующих решений:
- ВБР соответствует заданным требованиям (приемка);
