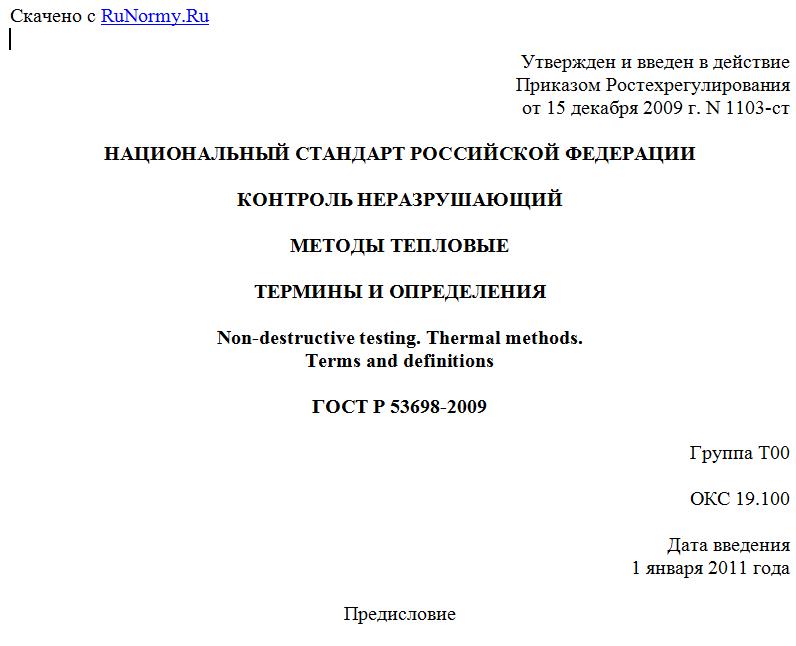

Утвержден и введен в действие
Приказом Ростехрегулирования
от 15 декабря 2009 г. N 1103-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ
МЕТОДЫ ТЕПЛОВЫЕ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Non-destructive testing. Thermal methods.
Terms and definitions
ГОСТ Р 53698-2009
Группа Т00
ОКС 19.100
Дата введения
1 января 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ").
2. Внесен Управлением по метрологии Федерального агентства по техническому регулированию и метрологии.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. N 1103-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Установленные в стандарте термины, отражающие понятия в области теплового неразрушающего контроля, расположены в систематизированном порядке, отражающем систему понятий данной области знания.
Для каждого понятия установлен один стандартизованный термин. Некоторые термины сопровождены краткими формами, которые следует применять в случаях, исключающих возможность их различного толкования.
Установленные определения можно при необходимости изменять по форме изложения, не допуская нарушения границ понятий.
В случаях, когда необходимые и достаточные признаки понятия содержатся в буквальном значении термина, определение не приведено, вместо него поставлен прочерк.
Стандартизованные термины набраны полужирным шрифтом, их краткая форма - светлым.
В стандарт включены алфавитный указатель содержащихся в нем стандартизованных терминов на русском языке, справочное Приложение А, в котором приведены термины общих физических понятий и технические термины, применяемые при тепловом неразрушающем контроле, и справочное Приложение Б, в котором приведены термины приборов, применяемых при тепловом неразрушающем контроле.
1. Область применения
Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения основных понятий в области теплового неразрушающего контроля качества материалов, полуфабрикатов и изделий (далее - объекты контроля).
Термины, установленные стандартом, предназначены для применения в документации всех видов, научно-технической, учебной и справочной литературе.
2. Термины и определения
2.1. Основные понятия
2.1.1. Тепловой неразрушающий контроль; тепловой контроль: неразрушающий контроль, основанный на регистрации температурных полей объекта контроля.
2.1.2. Температурный контраст объекта теплового неразрушающего контроля; температурный контраст: величина, равная отношению разности между наибольшим и наименьшим значениями температур объекта теплового контроля или его отдельного участка к наибольшему из значений.
2.1.3. Радиационный контраст объекта теплового неразрушающего контроля; радиационный контраст: величина, равная отношению разности наибольшего и наименьшего значений интегральной плотности потоков теплового излучения, испускаемого участками объекта теплового неразрушающего контроля, к наибольшему из значений.
2.1.4. Контраст изображения объекта при тепловом неразрушающем контроле; контраст изображения: отношение разности яркостей изображения объекта теплового неразрушающего контроля на экране тепловизора и яркости фона к наибольшей из них.
2.1.5. Тепловое изображение объекта контроля; тепловое изображение: изображение объекта контроля, создаваемое за счет собственного теплового излучения и (или) различий и излучательной способности поверхности объекта контроля.
2.1.6. Пороговая разность температур при тепловом неразрушающем контроле: разность температур объекта контроля и фона, при которой отношение величины выходного сигнала теплового дефектоскопа к средней квадратической величине шума равно единице.
2.1.7. Температурный рельеф объекта контроля; температурный рельеф: распределение температур по поверхности объекта контроля.
2.1.8. Термограмма: тепловое изображение объекта контроля или его отдельного участка.
2.1.9. Термопрофилограмма: график распределения температуры вдоль заданной линии на поверхности объекта контроля.
2.1.10. Время задержки теплового неразрушающего контроля; время задержки: интервал времени между окончанием нагрева объекта контроля и началом измерения температур на поверхности объекта контроля при тепловом неразрушающем контроле.
2.1.11. Рабочий диапазон температур теплового неразрушающего контроля; рабочий диапазон температур.
2.1.12. Чувствительность теплового дефектоскопа; чувствительность: отношение приращения выходного сигнала теплового дефектоскопа к вызвавшему его приращению контролируемого параметра.
2.1.13. Порог реагирования теплового дефектоскопа; порог реагирования: наименьшее значение изменения контролируемого параметра, вызывающее изменение выходного сигнала теплового дефектоскопа, которое еще можно обнаружить.
2.2. Методы теплового неразрушающего контроля
2.2.1. Активный метод теплового неразрушающего контроля; активный метод: метод теплового неразрушающего контроля, при котором объект контроля подвергается воздействию внешнего источника тепловой энергии.
2.2.2. Пассивный метод теплового неразрушающего контроля; пассивный метод: метод теплового неразрушающего контроля, при котором объект контроля не подвергается воздействию внешнего источника тепловой энергии.
2.2.3. Односторонний метод теплового неразрушающего контроля; односторонний метод: активный метод теплового неразрушающего контроля, при котором источник нагрева объекта контроля и средство регистрации теплового излучения расположены по одну сторону объекта контроля.
2.2.4. Двусторонний метод теплового неразрушающего контроля; двусторонний метод: активный метод теплового неразрушающего контроля, при котором источник нагрева объекта контроля и средство регистрации теплового излучения расположены с противоположных сторон объекта контроля.
2.2.5. Комбинированный метод теплового неразрушающего контроля; комбинированный метод: метод теплового неразрушающего контроля, основанный на одновременном применении одностороннего и двустороннего методов теплового неразрушающего контроля.
2.2.6. Метод прошедшего теплового излучения; метод прошедшего излучения: активный метод теплового неразрушающего контроля, основанный на регистрации прошедшего через объект контроля теплового излучения.
2.2.7. Метод отраженного теплового излучения; метод отраженного излучения: активный метод теплового неразрушающего контроля, основанный на регистрации отраженного от объекта контроля теплового излучения.
2.2.8. Контактный метод теплового неразрушающего контроля; контактный метод: метод теплового неразрушающего контроля, основанный на регистрации температуры при непосредственном контакте чувствительного элемента теплового дефектоскопа с поверхностью объекта контроля.
2.2.9. Неконтактный метод теплового неразрушающего контроля; неконтактный метод: метод теплового неразрушающего контроля, основанный на регистрации температуры при отсутствии непосредственного контакта чувствительного элемента теплового дефектоскопа с поверхностью объекта контроля.
2.2.10. Тепловой метод эвапорографии; метод эвапорографии: метод теплового неразрушающего контроля, основанный на применении эвапорографа.
2.2.11. Тепловой метод эджеографии; метод эджеографии: метод теплового неразрушающего контроля, основанный на применении эджеографа.
2.2.12. Тепловизионный метод: метод теплового неразрушающего контроля, основанный на использовании электронных средств тепловидения.
2.2.13. Электротепловой метод: активный метод теплового неразрушающего контроля, при котором нагрев объекта контроля осуществляется пропусканием электрического тока.
2.2.14. Пирометрический тепловой метод; пирометрический метод: метод теплового неразрушающего контроля, основанный на регистрации температуры поверхности объекта контроля с помощью пирометра.
2.2.15. Тепловой метод жидких кристаллов; метод жидких кристаллов: метод теплового неразрушающего контроля, основанный на применении жидкокристаллических термоиндикаторов.
2.2.16. Тепловой метод термокрасок; метод термокрасок: метод теплового неразрушающего контроля, основанный на применении термокрасок.
2.2.17. Тепловой метод термобумаг; метод термобумаг: метод теплового неразрушающего контроля, основанный на применении термобумаг.
2.2.18. Тепловой метод термолюминофоров; метод термолюминофоров: метод теплового неразрушающего контроля, основанный на применении термолюминофоров.
2.2.19. Тепловой метод термозависимых параметров; метод термозависимых параметров: метод теплового неразрушающего контроля, основанный на анализе изменения температуры объекта контроля с помощью его термозависимых параметров.
2.2.20. Оптический интерференционный тепловой метод; оптический интерференционный метод: активный метод теплового неразрушающего контроля, основанный на получении интерференционной картины объекта контроля.
2.2.21. Калориметрический тепловой метод; калориметрический метод: метод теплового неразрушающего контроля, основанный на измерении количества теплоты, выделенной объектом контроля.
2.2.22. Конвективный тепловой метод; конвективный метод: активный метод теплового неразрушающего контроля, основанный на регистрации теплового потока, передаваемого объекту контроля в результате конвекции.
2.3. Средства теплового неразрушающего контроля
2.3.1. Тепловой дефектоскоп: прибор, предназначенный для выявления дефектов объекта контроля и основанный на методе теплового неразрушающего контроля.
2.3.2. Тепловизор-дефектоскоп: тепловой дефектоскоп с тепловизором.
2.4. Составные части приборов теплового неразрушающего контроля
2.4.1. Приемник излучения теплового дефектоскопа; приемник излучения: часть теплового дефектоскопа, в котором непосредственно осуществляется прием и преобразование теплового излучения в электрический сигнал.
2.4.2. Индикатор теплового дефектоскопа; индикатор: часть теплового дефектоскопа, обеспечивающая визуализацию температурного рельефа объекта контроля.
2.4.3. Оптический преобразователь теплового дефектоскопа; оптический преобразователь: часть теплового дефектоскопа, обеспечивающая дистанционный прием, фокусировку, модуляцию и (или) фильтрацию теплового излучения объекта контроля.
