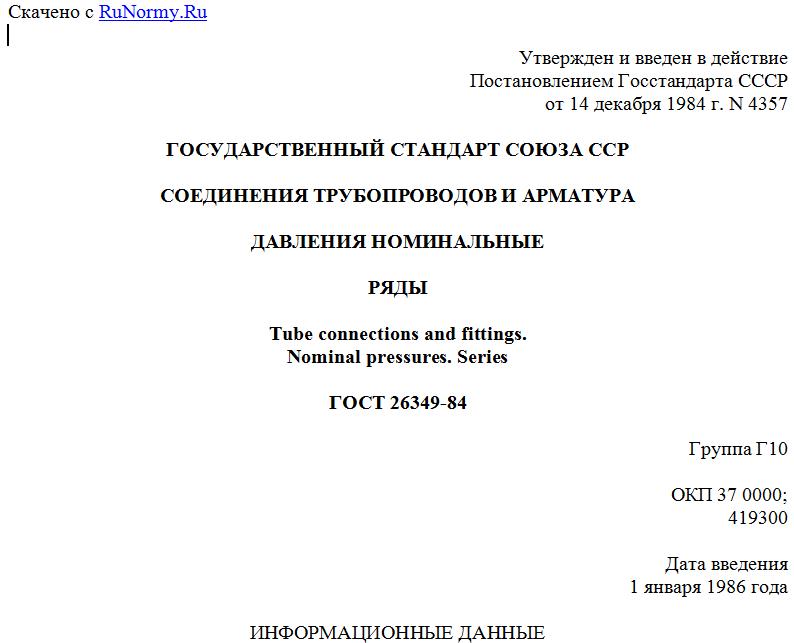

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 14 декабря 1984 г. N 4357
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ И АРМАТУРА
ДАВЛЕНИЯ НОМИНАЛЬНЫЕ
РЯДЫ
Tube connections and fittings.
Nominal pressures. Series
ГОСТ 26349-84
Группа Г10
ОКП 37 0000;
419300
Дата введения
1 января 1986 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Государственным комитетом СССР по стандартам.
Разработчики: Б.В. Максимовский (руководитель темы); Г.В. Поляков, канд. техн. наук; С.А. Суховодова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 14.12.1984 N 4357.
3. Введен впервые.
4. Ссылочные нормативно-технические документы
------------------------------------------T-----------------------
Обозначение НТД, на который дана ссылка ¦ Номер пункта
------------------------------------------+-----------------------
ГОСТ 8032-84 ¦ 3
5. Переиздание (октябрь 1996 г.) с Изменениями N 1, 2, утвержденными в ноябре 1988 г., мае 1992 г. (ИУС 2-89, 8-92).
1. Настоящий стандарт распространяется на соединения трубопроводов и арматуру и устанавливает ряд номинальных давлений.
Требования пп. 2 и 3 настоящего стандарта являются обязательными, другие требования - рекомендуемыми.
Примечание. Под номинальным давлением понимается наибольшее избыточное рабочее давление при температуре рабочей среды 20 °C, при котором обеспечивается заданный срок службы соединений трубопроводов и арматуры, имеющих определенные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках прочности их при температуре 20 °C.
(Измененная редакция, Изм. N 2).
2. Значения и обозначения номинальных давлений должны соответствовать указанным в таблице.
-----------------------------T------------------------------------
Обозначение номинального ¦ Значение номинального давления,
давления ¦ МПа (кгс/см2)
-----------------------------+------------------------------------
PN 0,1 ¦ 0,01 (0,1)
PN 0,16 ¦ 0,016 (0,16)
PN 0,25 ¦ 0,025 (0,25)
PN 0,4 ¦ 0,040 (0,40)
PN 0,63 ¦ 0,063 (0,63)
PN 1 ¦ 0,1 (1,0)
PN 1,6 ¦ 0,16 (1,6)
PN 2,5 ¦ 0,25 (2,5)
PN 4 ¦ 0,4 (4,0)
PN 6,3 ¦ 0,63 (6,3)
PN 10 ¦ 1,0 (10,0)
PN 16 ¦ 1,6 (16,0)
PN 25 ¦ 2,5 (25,0)
PN 40 ¦ 4,0 (40,0)
PN 63 ¦ 6,3 (63,0)
PN 80 ¦ 8,0 (80,0)
PN 100 ¦ 10,0 (100,0)
PN 125 ¦ 12,5 (125,0)
PN 160 ¦ 16,0 (160,0)
PN 200 ¦ 20,0 (200,0)
PN 250 ¦ 25,0 (250,0)
PN 320 ¦ 32,0 (320,0)
PN 400 ¦ 40,0 (400,0)
PN 500 ¦ 50,0 (500,0)
PN 630 ¦ 63,0 (630,0)
PN 800 ¦ 80,0 (800,0)
PN 1000 ¦ 100,0 (1000,0)
Примечание. В резьбовых соединениях трубопроводов давление 8 МПа применять не допускается.
(Измененная редакция, Изм. N 1, 2).
3. Номинальные давления менее 0,01 МПа следует выбирать из ряда R5, а более 100 МПа - из ряда R20 по ГОСТ 8032.
4. Исключен с 1 января 2011 года. - Изменение N 3, введенное в действие Приказом Росстандарта от 30.11.2010 N 778-ст.
3, 4. (Измененная редакция, Изм. N 2).
5. При маркировке допускается применять обозначение PN 6 вместо PN 6,3.
