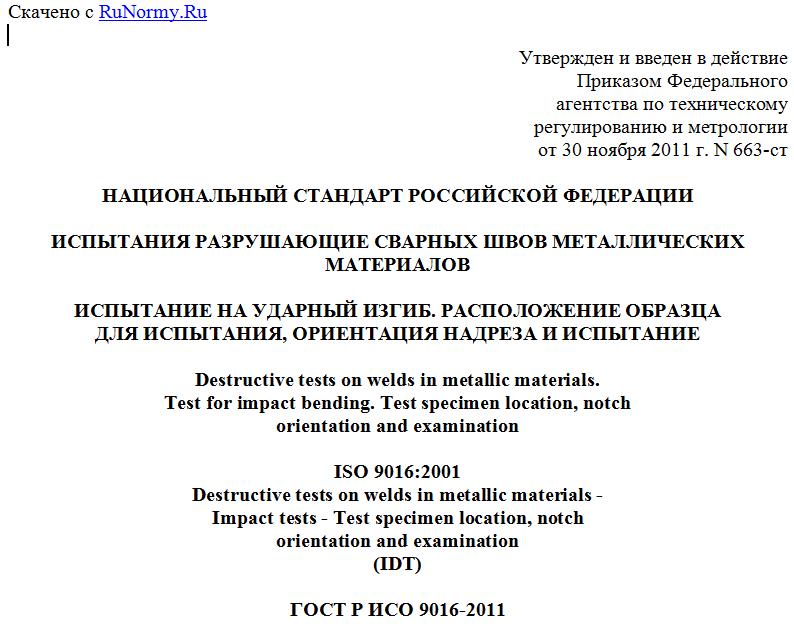

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 ноября 2011 г. N 663-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИСПЫТАНИЯ РАЗРУШАЮЩИЕ СВАРНЫХ ШВОВ МЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ
ИСПЫТАНИЕ НА УДАРНЫЙ ИЗГИБ. РАСПОЛОЖЕНИЕ ОБРАЗЦА
ДЛЯ ИСПЫТАНИЯ, ОРИЕНТАЦИЯ НАДРЕЗА И ИСПЫТАНИЕ
Destructive tests on welds in metallic materials.
Test for impact bending. Test specimen location, notch
orientation and examination
ISO 9016:2001
Destructive tests on welds in metallic materials -
Impact tests - Test specimen location, notch
orientation and examination
(IDT)
ГОСТ Р ИСО 9016-2011
ОКС 25.160.40
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным учреждением "Научно-учебный центр "Сварка и контроль" при МГТУ им. Н.Э. Баумана (ФГУ "НУЦСК" при МГТУ им. Н.Э. Баумана), Национальным агентством контроля и сварки (НАКС) на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2011 г. N 663-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 9016:2001 "Разрушающие испытания сварных швов металлических материалов. Ударные испытания. Расположение образца для испытания, ориентация надреза и испытание" (ISO 9016:2001 "Destructive tests on welds in metallic materials - Impact tests - Test specimen location, notch orientation and examination").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает методику обозначения образцов, вырезаемых из сварного соединения для испытаний на ударный изгиб, в зависимости от места их расположения в сварном соединении и ориентации надреза, а также требования к проведению испытаний и оформлению результатов испытаний.
Стандарт применяется ко всем сварным металлическим конструкциям при испытании на ударный изгиб стыковых сварных соединений, выполненных сваркой плавлением.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий международный стандарт:
ИСО 148:1983 <*>. Сталь. Испытание на ударный изгиб по методу Шарпи (испытание образцов с V-образным надрезом)
--------------------------------
<*> Заменен на ИСО 148-1:2009.
ISO 148:1983. Steel-Charpy impact test (V-notch).
3. Метод испытаний
Испытание на ударный изгиб должно проводиться в соответствии с ИСО 148. Температура испытаний, место расположения образцов для испытаний в сварном соединении, ориентация надреза, тип и размеры образцов определяются соответствующими стандартами на испытание.
В дополнение к требованиям ИСО 148 разметка положения надреза может быть произведена по макрошлифам.
4. Методика обозначения
4.1. Состав обозначения
Обозначение состоит из буквенных и цифровых символов. Буквы обозначают место расположения, форму и ориентацию надреза, цифры обозначают расстояние (в миллиметрах) от базовой линии (RL) до оси надреза и расстояние от лицевой поверхности сварного соединения до поверхности образца для испытаний. Методика обозначения показана в таблицах 1 и 2. Образцы вырезаются поперек контролируемого сварного соединения.
4.2. Значения символов
Символы в обозначении имеют следующие значения:
- 1-й символ: U - образец с U-образным надрезом,
V - образец с V-образным надрезом;
- 2-й символ: W - надрез в металле сварного шва, базовой линией является ось сварного шва,
H - надрез в зоне термического влияния; базовая линия проходит через линию сплавления (надрез включает зону термического влияния);
- 3-й символ: S - надрез на поверхности образца, параллельной лицевой поверхности <1> сварного соединения,
T - надрез на поверхности образца, перпендикулярной к лицевой поверхности сварного соединения;
- 4-й символ: a - расстояние от базовой линии до оси надреза (если надрез производится по базовой линии (RL), то a = 0, что указывается в обозначении);
- 5-й символ: b - расстояние от лицевой поверхности сварного соединения <2> до ближайшей поверхности образца (если поверхность образца совпадает с лицевой поверхностью сварного соединения, то b = 0, что указывается в обозначении).
--------------------------------
<1> Эта ориентация надреза эквивалентна обозначению "надрез поверхности", используемому при механических испытаниях на растяжение.
<2> При двухсторонней сварке за лицевую сторону сварного соединения принимают сторону с наибольшей шириной сварного шва или сторону, которая сваривалась первой.
4.3. Дополнительная информация
В случаях, когда требуется более точно указать место расположения или ориентацию надреза, разрабатывается пояснительная записка.
5. Примеры обозначения
Примеры обозначения приведены в таблицах 1 и 2 и на рисунке 1.
Таблица 1
Обозначение образцов с надрезом поверхности, параллельной
лицевой поверхности контролируемого сварного
соединения (символ S)
Обозначение Надрез в металле сварного шва Обозначение Надрез в зоне термического влияния
VWS a/b VHS a/b (сварка давлением)
VHS a/b (сварка плавлением)
Таблица 2
Обозначение образцов с надрезом поверхности,
перпендикулярной к лицевой поверхности контролируемого
сварного соединения (символ T)
Обозначение Надрез в металле сварного шва Обозначение Надрез в зоне термического влияния
VWT 0/b VHT 0/b
VWT a/b VHT a/b
VWT 0/b VHT a/b
VWT a/b VHT a/b
1 - ось надреза; 2 - основной металл;
3 - зона термического влияния; 4 - линия сплавления;
5 - металл сварного шва
Рисунок 1. Типовые примеры обозначения
образцов для испытаний
6. Процедура испытаний
