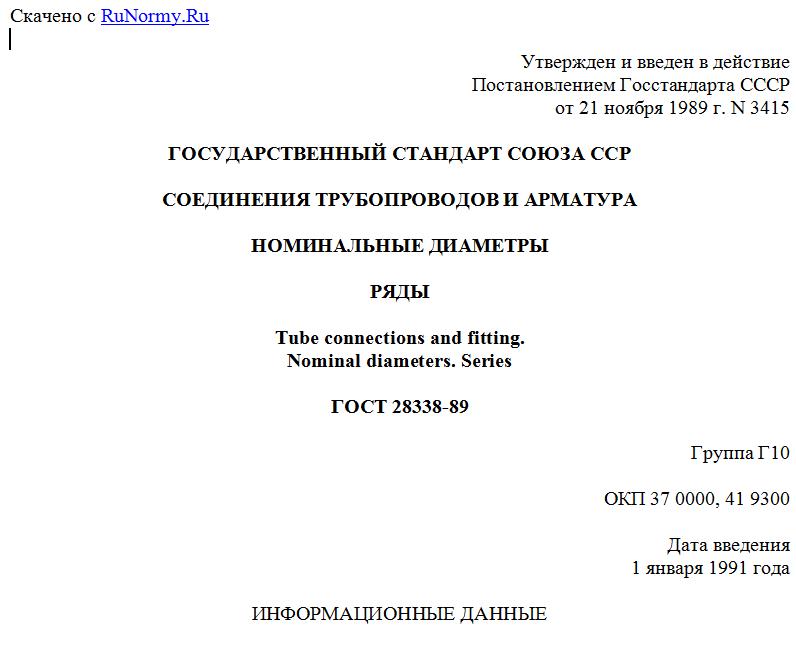

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 21 ноября 1989 г. N 3415
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ И АРМАТУРА
НОМИНАЛЬНЫЕ ДИАМЕТРЫ
РЯДЫ
Tube connections and fitting.
Nominal diameters. Series
ГОСТ 28338-89
Группа Г10
ОКП 37 0000, 41 9300
Дата введения
1 января 1991 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Межотраслевым государственным объединением "Энергомаш" Государственным комитетом СССР по управлению качеством продукции и стандартам.
Разработчики: М.И. Власов, Р.И. Хасанов, В.В. Дмитриенко, Б.В. Максимовский, Г.В. Поляков, канд. техн. наук; С.А. Суховодова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 21.11.1989 N 3415.
3. Срок проверки - 2000 г.; периодичность проверки - 10 лет.
4. Стандарт полностью соответствует СТ СЭВ 254-88, СТ СЭВ 522-87, СТ СЭВ 2816-80 и международному стандарту ИСО 6708-80.
5. Введен впервые.
6. Переиздание (январь 1997 г.) с Изменением N 1, утвержденным в мае 1992 г. (ИУС 8-92).
Настоящий стандарт распространяется на соединения трубопроводов и арматуру и устанавливает ряд значений номинальных диаметров, а также их обозначения.
Стандарт не распространяется на системы кондиционирования воздуха и вентиляции.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. N 1).
1. Под номинальным диаметром понимают параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей, например соединений трубопроводов, фитингов и арматуры.
Номинальный диаметр не имеет единицы измерения и приблизительно равен внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах.
2. Значения номинального диаметра следует выбирать из ряда:
2,5 12 50 160 <*> 450 1200 2600 <**>
3 15 63 <*> 175 <**> 500 1400 2800
4 16 <*> 65 200 600 1600 3000
5 20 80 250 700 1800 3200 <**>
6 25 100 300 800 2000 3400
8 32 125 350 900 2200 3600 <**>
10 40 150 400 1000 2400 3800 <**>
4000
--------------------------------
<*> Допускается применять только для гидравлических и пневматических устройств.
<**> Для арматуры общего назначения применять не допускается.
(Измененная редакция, Изм. N 1).
3. Номинальный диаметр следует указывать с помощью обозначения DN и числового значения, выбранного из ряда. Например, номинальный диаметр 200 должен обозначаться: DN 200.
Абзац исключен с 1 января 2011 года. - Изменение N 2, введенное в действие Приказом Росстандарта от 30.11.2010 N 777-ст.
