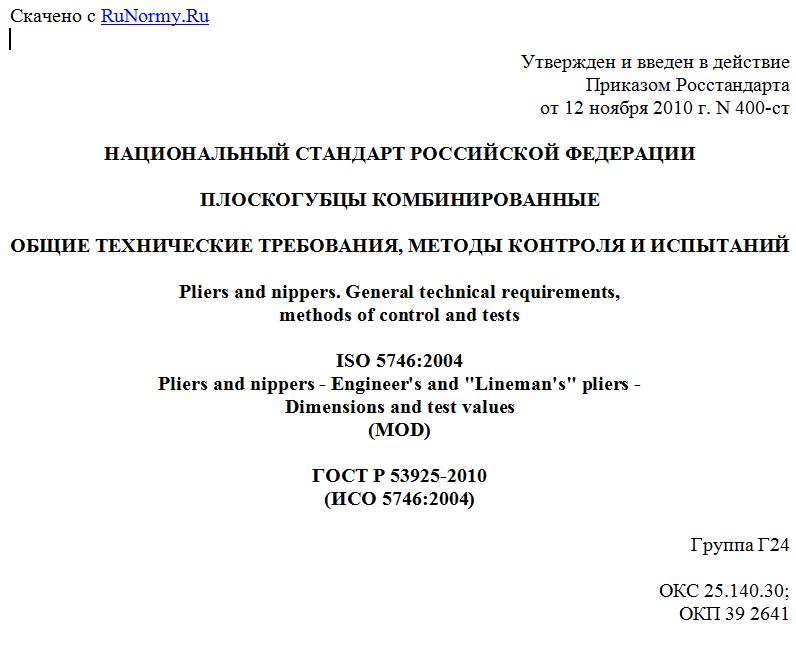

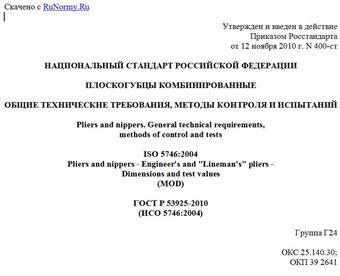

Утвержден и введен в действие
Приказом Росстандарта
от 12 ноября 2010 г. N 400-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПЛОСКОГУБЦЫ КОМБИНИРОВАННЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ, МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ
Pliers and nippers. General technical requirements,
methods of control and tests
ISO 5746:2004
Pliers and nippers - Engineer's and "Lineman's" pliers -
Dimensions and test values
(MOD)
ГОСТ Р 53925-2010
(ИСО 5746:2004)
Группа Г24
ОКС 25.140.30;
ОКП 39 2641
Дата введения
1 января 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ").
2. Внесен Техническим комитетом по стандартизации ТК 95 "Инструмент".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2010 г. N 400-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 5746:2004 "Плоскогубцы и кусачки. Универсальные пассатижи и пассатижи Лайнмена. Размеры и испытательные значения величин" (ISO 5746:2004 "Pliers and nippers - Engineer's and "Lineman's" pliers - Dimensions and test values").
При этом дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, приведены в разделах 2, 4, 6, 7 и в пунктах 3.1.2, 3.2.1, 3.2.3, 5.1 - 5.6, которые выделены курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на комбинированные плоскогубцы (далее - плоскогубцы), предназначенные для захвата, манипулирования и перекусывания проволоки.
Настоящий стандарт не распространяется на плоскогубцы, изготовляемые из материалов, предназначенных для работы во взрывоопасных условиях.
2. Нормативные ссылки
&В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52787-2007. Инструмент шарнирно-губцевый. Технические требования (ИСО 5743-2004)
ГОСТ 8.051-81. Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм
ГОСТ 9.032-74. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.301-86. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.302-88. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 9013-59. Металлы. Метод измерения твердости по Роквеллу (ИСО 6508-86)
ГОСТ 9378-93. Образцы шероховатости поверхности (сравнения). Общие технические условия (ИСО 2632-1-85, ИСО 2632-2-85)
ГОСТ 11516-94. Ручные инструменты для работ под напряжением до 1000 В переменного и 1500 В постоянного тока. Общие требования и методы испытаний (МЭК 900-87)
ГОСТ 18088-83. Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение
ГОСТ 26810-86. Инструмент слесарно-монтажный. Правила приемки.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.&
3. Технические требования
3.1. Основные размеры
3.1.1. Плоскогубцы следует изготовлять исполнений:
1 - с удлиненными губками (универсального назначения);
2 - с короткими губками (для монтажных работ).
&Плоскогубцы следует изготовлять без изолирующих рукояток или с изолирующими рукоятками в соответствии с ГОСТ 11516.&
3.1.2. Основные размеры плоскогубцев должны соответствовать указанным на рисунке 1 и в таблице 1.
Исполнение 1
Исполнение 2
Примечания. 1. Размеры плоскогубцев даны без учета изолирующих рукояток.
2. Размер g измеряют при закрытых плоскогубцах.
Рисунок 1
Таблица 1
В миллиметрах
-------T--------------T--------------T---------T---------T--------T-------¬
¦Испол-¦ L ¦ l ¦ &W , ¦ &W , ¦ &t, ¦ &g, ¦
¦нение +------T-------+------T-------+ 1 ¦ 2 ¦ не ¦ не ¦
¦ ¦Номин.¦ Пред. ¦Номин.¦ Пред. ¦не более&¦не более&¦ более& ¦более& ¦
¦ ¦ ¦ откл. ¦ ¦ откл. ¦ ¦ ¦ ¦ ¦
+------+------+-------+------+-------+---------+---------+--------+-------+
¦ 1 ¦&125& ¦&+/- 6&¦ &24& ¦&+/- 4&¦ &20& ¦ &5,0& ¦&10,0& ¦ &0,3& ¦
¦ +------+-------+------+-------+---------+---------+--------+-------+
¦ ¦ 140 ¦ +/- 8 ¦ 30 ¦ +/- 4 ¦ 23 ¦ 5,6 ¦ 10,0 ¦ 0,3 ¦
¦ +------+-------+------+-------+---------+---------+--------+-------+
¦ ¦ 160 ¦ +/- 9 ¦ 32 ¦ +/- 5 ¦ 25 ¦ 6,3 ¦ 11,2 ¦ 0,4 ¦
¦ +------+-------+------+-------+---------+---------+--------+-------+
¦ ¦ 180 ¦+/- 10 ¦ 36 ¦ +/- 6 ¦ 28 ¦ 7,1 ¦ 12,5 ¦ 0,4 ¦
¦ +------+-------+------+-------+---------+---------+--------+-------+
¦ ¦ 200 ¦+/- 11 ¦ 40 ¦ +/- 8 ¦ 32 ¦ 8,0 ¦ 14,0 ¦ 0,5 ¦
¦ +------+-------+------+-------+---------+---------+--------+-------+
¦ ¦ 220 ¦+/- 12 ¦ 45 ¦+/- 10 ¦ 35 ¦ 9,0 ¦ 16,0 ¦ 0,5 ¦
¦ +------+-------+------+-------+---------+---------+--------+-------+
¦ ¦ 250 ¦+/- 14 ¦ 45 ¦+/- 12 ¦ 40 ¦ 10,0 ¦ 20,0 ¦ 0,6 ¦
+------+------+-------+------+-------+---------+---------+--------+-------+
¦ 2 ¦&125& ¦&+/- 6&¦ &20& ¦&+/- 4&¦ &20& ¦ &5,0& ¦ &10,0& ¦ &0,4& ¦
¦ +------+-------+------+-------+---------+---------+--------+-------+
¦ ¦ 165 ¦+/- 14 ¦ 32 ¦ +/- 7 ¦ 27 ¦ 9,0 ¦ 17,0 ¦ 1,1 ¦
¦ +------+-------+------+-------+---------+---------+--------+-------+
¦ ¦ 190 ¦+/- 14 ¦ 33 ¦ +/- 7 ¦ 30 ¦ 9,0 ¦ 17,0 ¦ 1,1 ¦
¦ +------+-------+------+-------+---------+---------+--------+-------+
¦ ¦ 215 ¦+/- 14 ¦ 38 ¦ +/- 8 ¦ 38 ¦ 10,0 ¦ 20,0 ¦ 1,3 ¦
¦ +------+-------+------+-------+---------+---------+--------+-------+
¦ ¦ 250 ¦+/- 14 ¦ 40 ¦ +/- 8 ¦ 38 ¦ 10,0 ¦ 20,0 ¦ 1,3 ¦
L------+------+-------+------+-------+---------+---------+--------+--------
&Пример условного обозначения комбинированных плоскогубцев исполнения 1, общей длиной 200 мм, без изолирующих рукояток с покрытием Х9:
