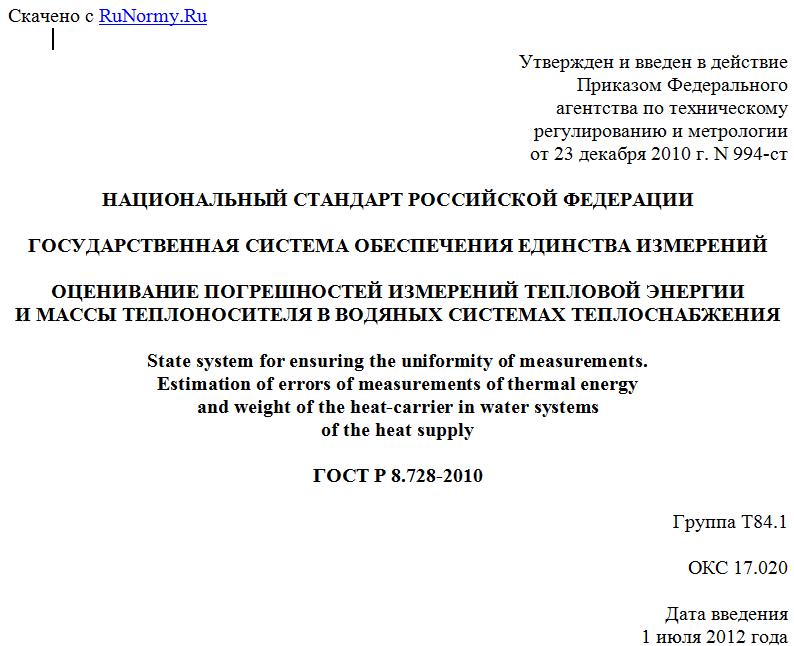

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 декабря 2010 г. N 994-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ОЦЕНИВАНИЕ ПОГРЕШНОСТЕЙ ИЗМЕРЕНИЙ ТЕПЛОВОЙ ЭНЕРГИИ
И МАССЫ ТЕПЛОНОСИТЕЛЯ В ВОДЯНЫХ СИСТЕМАХ ТЕПЛОСНАБЖЕНИЯ
State system for ensuring the uniformity of measurements.
Estimation of errors of measurements of thermal energy
and weight of the heat-carrier in water systems
of the heat supply
ГОСТ Р 8.728-2010
Группа Т84.1
ОКС 17.020
Дата введения
1 июля 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") Федерального агентства по техническому регулированию и метрологии.
2. Внесен Управлением метрологии Федерального агентства по техническому регулированию и метрологии.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2010 г. N 994-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на водяные системы теплоснабжения и устанавливает методику оценивания погрешностей измерений тепловой энергии и массы теплоносителя в этих системах.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 8.642-2008 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем узлов учета тепловой энергии. Основные положения
ГОСТ Р 51649-2000 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ГОСТ 8.009-84 Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средств измерений.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Основные термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Водяная система теплоснабжения: система теплоснабжения, в которой в качестве теплоносителя используется вода.
3.2. Тепловая энергия [количество теплоты] в водяных системах теплоснабжения: энергия, отдаваемая теплоносителем в виде теплоты в системах водяного теплоснабжения и/или затраченная на подогрев невозвращенной сетевой воды.
3.3. Узел учета тепловой энергии; УУТЭ: комплект приборов и устройств, обеспечивающий учет тепловой энергии, массы (объема) теплоносителя, а также контроль и регистрацию других параметров теплоносителя.
3.4.
Закрытая водяная система теплоснабжения: водяная система теплоснабжения, в которой вода, циркулирующая в тепловой сети, используется только как теплоноситель и из сети не отбирается. [ГОСТ 26691-85, статья 40]
3.5. Открытая водяная система теплоснабжения: водяная система теплоснабжения, при которой вода частично или полностью отбирается из сети потребителями тепла.
3.6. Однотрубная система: полностью открытая водяная система теплоснабжения, не содержащая обратного трубопровода.
3.7. Теплосчетчик: средство измерений тепловой энергии, которую поглощает или отдает теплоноситель в водяных системах теплоснабжения, и параметров теплоносителя.
3.8.
Измерительный канал теплосчетчика: совокупность измерительных преобразователей и/или средств измерений, линий связи, электронных (вычислительных) блоков, обеспечивающая измерение количества теплоты или других физических величин по данным об измеренных параметрах теплоносителя. [ГОСТ Р 51649-2000, статья 3.9]
4. Общие положения
4.1. Тепловую энергию Q для водяных систем теплоснабжения определяют в соответствии с рекомендациями [1], [2], [3] и правилами [4] по следующим формулам:
Для открытых водяных систем теплоснабжения:
; (1)
; (2)
; (3)
; (4)
; (5)
, (6)
где , , , - массовые расходы сетевой воды в прямом, обратном трубопроводах и отбираемой в однотрубную систему горячего водоснабжения (далее - ГВС) ( при отсутствии утечек), а также в однотрубной системе холодной воды ( при отсутствии утечек) соответственно;
- время;
, и - удельные энтальпии сетевой воды в прямом, обратном трубопроводах и в однотрубной системе холодной воды соответственно;
- масса теплоносителя, отбираемого из водяной системы теплоснабжения.
Для закрытых водяных систем теплоснабжения:
, (7)
где m - массовый расход сетевой воды в прямом и обратном трубопроводах.
Для однотрубной системы:
, (8)
где m и h - массовый расход и энтальпия теплоносителя в трубопроводе.
4.2. Требования настоящего стандарта основаны на требованиях ГОСТ Р 51649 и ГОСТ Р 8.642.
По уровню погрешностей измерений количества теплоты, обеспечиваемых измерительным каналом, теплосчетчики в соответствии с ГОСТ Р 51649 подразделяют на классы A, B и C. Принадлежность теплосчетчиков к тому или иному классу определяют в процессе их испытаний в целях утверждения типа. В таблице 1 указаны значения погрешностей для теплосчетчиков классов A, B и C.
Таблица 1
--------------T-----------------------------------------------------------¬
¦ Класс ¦ Формула для вычисления значения пределов допускаемой ¦
¦теплосчетчика¦ относительной погрешности, % ¦
+-------------+-----------------------------------------------------------+
¦ C ¦ +/- (2 + 4 Дельта t /Дельта t + 0,01 G /G) ¦
