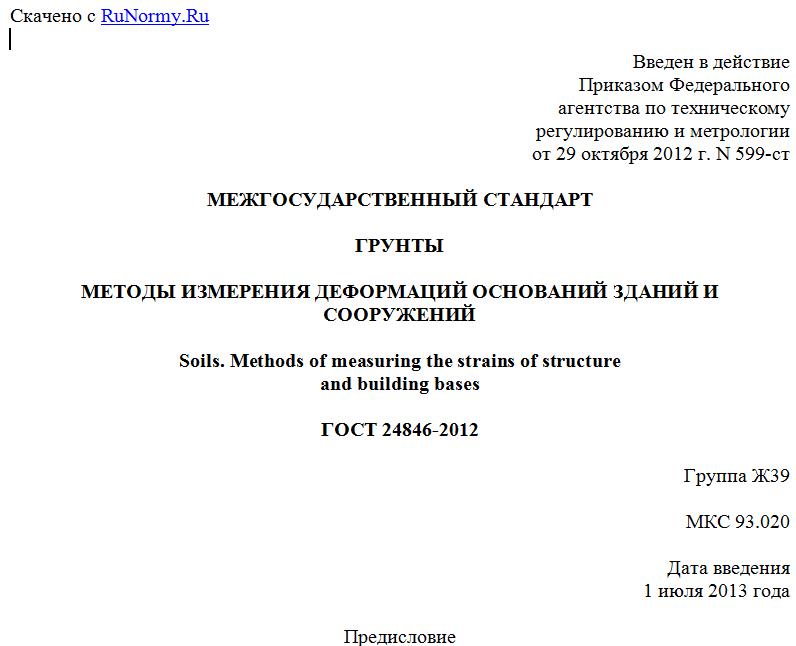

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 октября 2012 г. N 599-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГРУНТЫ
МЕТОДЫ ИЗМЕРЕНИЯ ДЕФОРМАЦИЙ ОСНОВАНИЙ ЗДАНИЙ И СООРУЖЕНИЙ
Soils. Methods of measuring the strains of structure
and building bases
ГОСТ 24846-2012
Группа Ж39
МКС 93.020
Дата введения
1 июля 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений имени Н.М. Герсеванова (НИИОСП им. Н.М. Герсеванова) ОАО "НИЦ "Строительство".
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (приложение В к Протоколу от 4 июня 2012 г. N 40).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа государственного управления строительством
Армения AM Министерство градостроительства
Киргизия KG Госстрой
Молдова MD Министерство строительства и регионального развития
Россия RU Министерство регионального развития
Республика Узбекистан UZ Госархитектстрой
4. Приказом Федерального агентства по техническому регулированию и метрологии от 29 октября 2012 г. N 599-ст межгосударственный стандарт ГОСТ 24846-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.
5. Взамен ГОСТ 24846-81.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на грунты всех видов и устанавливает методы определения деформаций (осадок, наклонов, сдвигов и т.п.) оснований фундаментов строящихся и эксплуатируемых зданий и сооружений.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующий стандарт:
ГОСТ 22268-76. Геодезия. Термины и определения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 22268, а также следующие термины с соответствующими определениями:
3.1. Деформация: изменение положения грунтов или конструкций, определяемое по вертикальным и горизонтальным перемещениям в сравнении с первоначальным положением.
3.2. Горизонтальное перемещение грунта или конструкций: сдвиг грунта или конструкций в целом, происходящий под действием сил и других факторов.
3.3. Крен фундамента и сооружения: деформация, происходящая в результате неравномерной осадки, просадки, подъема, горизонтального воздействия и т.п.
3.4. Точность измерений: характеристика измерений, отражающая близость к истинному значению.
3.5. Погрешность измерений: отклонение результата измерения от истинного значения измеряемой величины.
3.6. Репер: геодезический знак, закрепляющий пункт нивелирной сети.
3.7. Репер глубинный: геодезический глубинный знак, опирающийся на скальные, полускальные или другие коренные практически несжимаемые грунты.
3.8. Репер грунтовый: геодезический знак, опирающийся на плотные грунты или ниже глубины сезонного промерзания.
3.9. Репер стенной: геодезический знак, устанавливаемый на несущих конструкциях зданий и сооружений, осадка которых стабилизировалась.
3.10. Деформационная марка: геодезический знак, жестко укрепленный на конструкции здания или сооружения (фундаменте, колонне, стене), меняющий свое положение вследствие осадки, просадки, подъема, сдвига, крена и т.п. фундамента (сооружения).
3.11. Опорный знак: знак, практически неподвижный в горизонтальной плоскости, относительно которого определяются сдвиги и крены фундаментов зданий или сооружений.
3.12. Центрировочное устройство: устройство на опорном знаке для многократной фиксированной установки геодезических инструментов в одном и том же положении.
3.13. Ориентирный знак: знак, используемый для обеспечения исходного ориентирного направления при определении сдвигов и кренов фундаментов зданий и сооружений.
3.14. Геометрическое нивелирование: метод определения разности высот точек при помощи геодезического прибора с горизонтальной визирной осью и отвесно установленных в этих точках реек.
3.15. Тригонометрическое нивелирование: метод определения превышений при помощи геодезического прибора с наклонной визирной осью.
3.16. Гидростатическое нивелирование: метод определения разности высот наблюдаемых точек посредством разностей уровней жидкости в сообщающихся сосудах.
3.17. Стационарная гидростатическая система: прибор для определения осадок фундаментов, состоящий из большого числа водомерных стаканов-пьезометров, жестко укрепленных на фундаментах или конструкциях здания (сооружения).
3.18. Способ совмещения при нивелировании: способ отсчета по рейке, при котором вращением элевационного винта совмещают изображение концов пузырька уровня нивелира, а затем, изменяя наклон плоскопараллельной пластинки микрометром, совмещают биссектор со штрихом рейки.
3.19. Способ наведения при нивелировании: способ отсчета по рейке, когда нивелиром, приведенным в горизонтальное положение, сетка нитей визирной трубы наводится на ближайшие деления рейки.
3.20. Метод створных наблюдений: метод измерений отклонений деформационных марок во времени, установленных на здании (сооружении), от линии створа, концы которого закрепляются неподвижными опорными знаками.
3.21. Метод отдельных направлений: метод измерений отклонений деформационных марок по изменению горизонтального угла и расстоянию от опорных знаков до марок во времени.
3.22. Замыкание горизонта: вторичное наведение визирной оси теодолита (нивелира) на начальный ориентирный пункт и отсчета по горизонтальному кругу и в целях контроля неподвижности круга в течение полуприема угловых измерений.
3.23. Триангуляция: метод определения планового положения точек, являющихся вершинами построенных на местности смежно расположенных треугольников, в которых измеряют их углы и некоторые из сторон, а координаты вершин и длины других сторон получают тригонометрически.
3.24. Трилатерация: метод определения планового положения точек, являющихся вершинами построенных на местности смежно расположенных треугольников, в которых измеряют все стороны, а координаты вершин и горизонтальные углы между сторонами определяют тригонометрически.
3.25. Полигонометрия: метод определения планового положения точек здания (сооружения) по разностям координат, полученных путем проложения полигонометрического хода по опорным знакам и деформационным маркам, в котором измеряются все стороны, связывающие эти точки, и горизонтальные углы между ними.
3.26. Способ малых (параллактических) углов: способ смещения точек здания (сооружения), при котором расстояния определяются тригонометрическим путем по точно измеренному малому базису и лежащему против него острому (параллактическому) углу.
3.27. Способ струны: способ фиксирования направления какой-либо оси с помощью калиброванной стальной (капроновой, нейлоновой) струны, натягиваемой между закрепленными на местности точками, и стационарных или переносных отсчетных приспособлений с верньерами, индикаторами часового типа и т.п., закрепленными под струной в местах установки деформационных марок.
3.28. Полуприем измерения: однократное измерение угла при одном (любом) положении вертикального круга теодолита.
3.29. Прием измерения: двукратное измерение угла при двух положениях вертикального круга теодолита.
3.30. Метод проецирования: метод измерения наклонов здания (сооружения), при котором на двух взаимно перпендикулярных осях объекта закладываются опорные знаки, с которых теодолитом проецируют заметную верхнюю точку на какую-либо горизонтально установленную палетку (рейку), закрепленную внизу здания (сооружения). Зафиксированный в течение времени на палетке ряд точек представляет собой проекцию траектории верхней наблюдаемой точки на плоскость.
3.31. Метод координирования: метод измерения наклонов здания (сооружения), при котором вокруг объекта прокладывают замкнутый полигонометрический ход и вычисляют координаты трех или четырех постоянно закрепленных точек, с которых через определенные промежутки времени засечкой находят координаты хорошо заметной наверху здания, сооружения точки. По разности координат между циклами наблюдений находят значение наклона и его направление.
3.32. Кренометр: прибор, основной частью которого является точный уровень с измерительным винтом на одном из его концов, позволяющий определить крен в градусной и относительной мере.
3.33. Обратный отвес: натянутая струна, закрепленная в нижних горизонтах. С помощью уровней или поплавка в жидкости струна приводится в отвесное положение, что позволяет передавать в верхний горизонт координаты нижней точки.
3.34. Маяк, щелемер: приспособление для наблюдения за развитием трещин: гипсовая или алебастровая плитка, прикрепляемая к обоим краям трещины на стене; две стеклянные или плексигласовые пластинки, имеющие риски для измерения величины раскрытия трещины и др.
4. Общие положения
