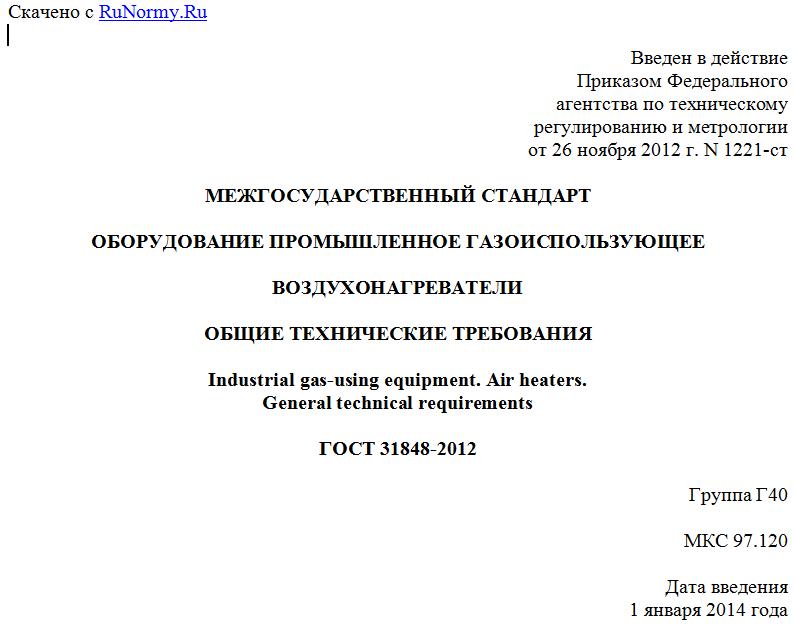

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 ноября 2012 г. N 1221-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОБОРУДОВАНИЕ ПРОМЫШЛЕННОЕ ГАЗОИСПОЛЬЗУЮЩЕЕ
ВОЗДУХОНАГРЕВАТЕЛИ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Industrial gas-using equipment. Air heaters.
General technical requirements
ГОСТ 31848-2012
Группа Г40
МКС 97.120
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 24 октября 2012 г. N 52).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республика Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2012 г. N 1221-ст межгосударственный стандарт ГОСТ 31848-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Стандарт подготовлен на основе применения ГОСТ Р 50670-94.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на воздухонагреватели, предназначенные для воздушного отопления и вентиляции помещений промышленных, сельскохозяйственных и коммунальных предприятий, выработки смеси продуктов сгорания газа и воздуха с целью использования ее в сушильных процессах, в системах лучистого отопления, в тепловых завесах открытых проемов и т.п.
Стандарт не распространяется на воздухонагреватели, предназначенные для отопления жилых помещений.
Требования 4.1, 4.3, 4.6.1, 4.6.3, 4.6.7, 4.6.8, 4.7.1, 4.7.4, 4.9.2, разделов 5 и 6 настоящего стандарта являются обязательными, остальные требования - рекомендуемыми.
Обязательные требования к качеству продукции, обеспечивающие ее безопасность для жизни и здоровья людей, изложены в 4.7.1, 4.7.4, разделах 5 и 6.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.1.003-83. Система стандартов безопасности труда. Шум. Общие требования безопасности
ГОСТ 12.1.004-91. Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.010-76. Система стандартов безопасности труда. Взрывобезопасность. Общие требования
ГОСТ 12.1.019-2009. Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 17356-89. Горелки на газообразном и жидком топливах. Термины и определения
ГОСТ 21204-97. Горелки газовые промышленные. Общие технические требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Газовый воздухонагреватель (воздухонагреватель): устройство для нагревания проходящего через него воздуха при сжигании газового топлива и передачи теплоты от продуктов сгорания к нагреваемому воздуху в теплообменнике или смесителе. При выключенной горелке воздухонагреватель может работать в обычном, вентиляционном режиме.
3.2. Рекуперативный воздухонагреватель: воздухонагреватель с теплообменником рекуперативного типа, в котором при одновременном протекании теплообменивающихся сред теплота от продуктов сгорания к нагреваемому воздуху передается через разделяющую их стенку.
3.3. Смесительный воздухонагреватель: воздухонагреватель смесительного типа, в котором теплота от продуктов сгорания к нагреваемому воздуху передается путем их смешения в определенном соотношении в зависимости от требуемой температуры смеси воздуха с продуктами сгорания газа.
3.4. Теплопроизводительность воздухонагревателя: количество теплоты, переданное нагреваемому воздуху, проходящему через воздухонагреватель в единицу времени.
3.5. Номинальная теплопроизводительность воздухонагревателя: наибольшая теплопроизводительность воздухонагревателя, при которой эксплуатационные показатели соответствуют установленным нормам.
3.6. Минимальная теплопроизводительность воздухонагревателя: наименьшая теплопроизводительность, при которой эксплуатационные показатели соответствуют установленным нормам.
3.7. Тепловая мощность воздухонагревателя: количество теплоты, образующееся при сжигании газа, подводимого к газовой горелке воздухонагревателя, в единицу времени.
3.8. Номинальная тепловая мощность воздухонагревателя: тепловая мощность, соответствующая номинальной теплопроизводительности воздухонагревателя.
3.9. Коэффициент полезного действия воздухонагревателя: отношение номинальной теплопроизводительности к номинальной тепловой мощности воздухонагревателя.
3.10. Коэффициент регулирования теплопроизводительности воздухонагревателя: отношение номинальной теплопроизводительности воздухонагревателя к его минимальной теплопроизводительности.
3.11. Защитное выключение горелки: по ГОСТ 17356.
3.12. Рабочее состояние воздухонагревателя: состояние, при котором все элементы воздухонагревателя функционируют в соответствии с их назначением.
3.13. Лучистое отопление: генерирование в специальных агрегатах газовоздушной смеси с определенной температурой и распределение ее по нагревательным приборам с целью передачи теплоты в обогреваемое помещение лучеиспусканием.
4. Технические требования
4.1. Воздухонагреватели следует изготавливать в соответствии с требованиями настоящего стандарта по технической документации, утвержденной в установленном порядке.
4.2. Виды климатического исполнения по ГОСТ 15150 устанавливаются в технических условиях на конкретные воздухонагреватели в зависимости от условий их эксплуатации.
4.3. Номинальная теплопроизводительность воздухонагревателя должна соответствовать значению, установленному техническими условиями на конкретный воздухонагреватель с допускаемым отклонением плюс 10 минус 5%.
4.4. Ряды тепловой мощности воздухонагревателей должны соответствовать рядам тепловой мощности применяемых горелок.
4.5. Коэффициент регулирования теплопроизводительности устанавливается в технических условиях с учетом технических характеристик применяемых горелок.
4.6. Требования к конструкции и материалам
4.6.1. Конструкция воздухонагревателя и материалы для его изготовления должны обеспечивать безопасность и удобство эксплуатации и сохранение этих качеств при всех режимах работы в течение установленного срока службы.
4.6.2. Воздухонагреватель может состоять из следующих основных частей: горелки, камеры горения (топки), теплообменника, смесителя (для смесительного воздухонагревателя), вентилятора с двигателем, автоматики безопасности, регулирования и сигнализации.
4.6.3. Газовая горелка, устанавливаемая в воздухонагревателе как покупное изделие, должна быть испытана в испытательных центрах, аккредитованных органами по стандартизации, и иметь паспорт завода-изготовителя.
Если горелка разработана и изготовлена как неотъемлемая часть воздухонагревателя, то требования к горелке должны быть приведены в отдельном разделе каждого документа технической документации на воздухонагреватель. Испытания горелки проводят в составе воздухонагревателя в испытательных центрах, в область аккредитации которых входят воздухонагреватели.
Во всех случаях горелки должны соответствовать требованиям ГОСТ 21204.
4.6.4. Конструкция воздухонагревателя должна обеспечивать: удобство извлечения горелки для ремонта или для замены ее быстроизнашивающихся деталей; доступ для ремонта или замены двигателя вентилятора и подтяжки приводных ремней при их наличии; возможность компенсации деформации элементов, подвергающихся термическому воздействию.
4.6.5. Необходимость размещения штуцеров на выходных патрубках воздухонагревателей для установки термометров и отбора проб продуктов сгорания и
