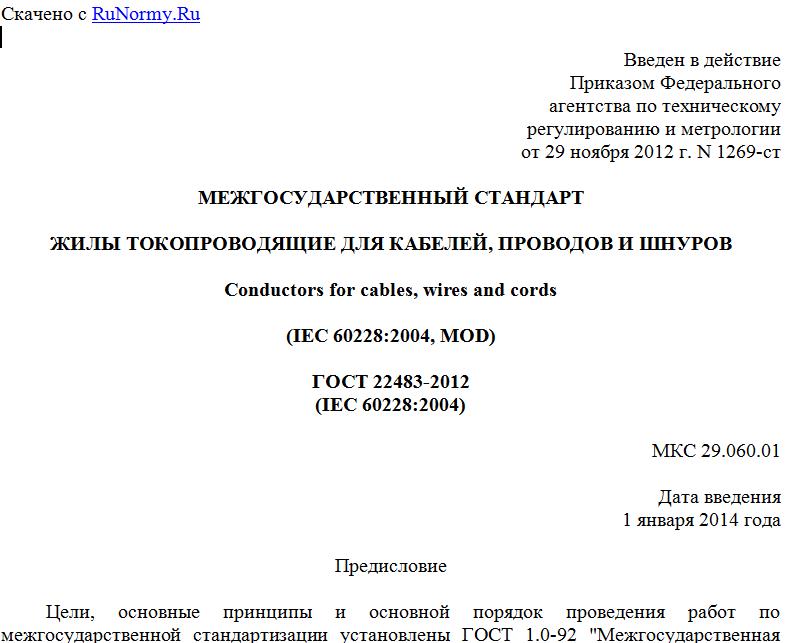

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1269-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЖИЛЫ ТОКОПРОВОДЯЩИЕ ДЛЯ КАБЕЛЕЙ, ПРОВОДОВ И ШНУРОВ
Conductors for cables, wires and cords
(IEC 60228:2004, MOD)
ГОСТ 22483-2012
(IEC 60228:2004)
МКС 29.060.01
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 046 "Кабельные изделия"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 42-2012 от 15 ноября 2012 г., приложение N 22.1)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ISO 3166) 004-97 Код страны по МК (ISO 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Беларуси
Киргизия KG Кыргызстандарт
Узбекистан UZ Узгосстандарт
Россия RU Росстандарт
4 Настоящий стандарт модифицирован по отношению к международному стандарту IEC 60228:2004 Conductors of insulated cables (Токопроводящие жилы изолированных кабелей) путем изменения содержания отдельных структурных элементов и внесения дополнительных положений. Дополнительные положения и измененные фразы, слова, показатели и/или их значения выделены в тексте полужирным курсивом. Разъяснение причин внесения дополнительных положений и изменения фраз, слов, показателей и/или их значений приведено во введении.
Международный стандарт IEC 60228:2004 разработан техническим комитетом ТС 20 "Электрические кабели" Международной электротехнической комиссии (IEC).
Перевод с английского языка (en).
Официальный экземпляр международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, имеется в Федеральном агентстве по техническому регулированию и метрологии.
Степень соответствия - модифицированная (MOD).
Наименование настоящего стандарта изменено относительно наименования международного стандарта в связи с особенностями классификации кабельной продукции в странах СНГ.
5 Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1269-ст межгосударственный стандарт ГОСТ 22483-2012 (IEC 60228:2004) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
6 ВЗАМЕН ГОСТ 22483-77
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
IEC 60228:2004 устанавливает требования к номинальному сечению токопроводящих жил электрических кабелей, проводов и шнуров широкого диапазона типов, включая требования к числу и диаметру проволок и значению электрического сопротивления.
IEC 60228:2004 устанавливает требования к конструкции жил только для силовых кабелей и шнуров (см. раздел 1), поэтому содержит только классы жил 1, 2, 5 и 6. В настоящее время в странах СНГ разработано большое количество кабельных изделий с жилами классов 3 и 4, поэтому настоящий стандарт дополнен этими классами и из раздела 1 исключено слово "силовых".
Требования к токопроводящим жилам электрических кабелей, проводов и шнуров в настоящем стандарте полностью соответствуют установленным в IEC 60228:2004. При этом в настоящем стандарте расширены требования IEC 60228:2004 на все группы кабельных изделий, также сохранены диапазоны сечений жил по классам; для класса 1 сохранено изготовление жил из алюминия и возможность изготовления многопроволочных жил наряду с однопроволочными.
Размеры жил, приведенные в настоящем стандарте, установлены в метрической системе. В настоящее время Канада для указания размеров и параметров жил использует американские системы AWG (American Wire Gauge) и kcmil (kilo circular mils) для больших размеров, как показано ниже. Применение в Канаде этого размерного ряда предписано национальными нормами для электроустановок. В стандартах IEC на кабельные изделия нет кабелей, проводов и шнуров с жилами в системе AWG/kcmil.
AWG kcmil
Размер жилы Номинальное сечение жилы, мм2 Размер жилы Номинальное сечение жилы, мм2 Размер жилы Номинальное сечение жилы, мм2 Размер жилы Номинальное сечение жилы, мм2
- - - - 250 127 750 380
- - - - 300 152 800 405
20 0,519 4 21,2 350 177 900 456
18 0,823 3 26,7 400 203 1000 507
16 1,31 2 33,6 450 228 1200 608
14 2,08 1 42,4 500 253 1250 633
12 3,31 1/0 53,5 550 279 1500 760
10 5,26 2/0 67,4 600 304 1750 887
8 8,37 3/0 85,0 650 329 2000 1010
6 13,3 4/0 107 700 355 - -
1. Область применения
Настоящий стандарт устанавливает номинальные сечения до 2500 мм2 токопроводящих жил (далее - жилы) электрических кабелей, проводов и шнуров широкого диапазона типов; включены также требования в части числа и диаметра проволок и значений электрического сопротивления. Настоящий стандарт распространяется на однопроволочные и многопроволочные жилы из меди, алюминия и алюминиевого сплава, предназначенные для кабельных изделий стационарной прокладки, и гибкие медные жилы.
Настоящий стандарт не распространяется на жилы кабелей связи, радиочастотных кабелей, неизолированных и обмоточных проводов.
Применение настоящего стандарта для специальных типов кабелей и проводов (на рабочую температуру 120 °C и выше, особо гибкие, малоиндуктивные, импульсные, зажигания, грузонесущие, геофизические, судовые герметизированные, сигнализации и блокировки и др. узкоцелевого назначения) устанавливают в стандартах или технических условиях на эти типы кабелей и проводов.
Если не указано иное в особом пункте договора, настоящий стандарт распространяется на жилы готовых кабельных изделий, а не на отдельные жилы или жилы, поставляемые по кооперации для изготовления кабельных изделий.
В настоящий стандарт включены справочные приложения, в которых дана дополнительная информация в части поправочных температурных коэффициентов, используемых при измерении электрического сопротивления (приложение B), и предельных размеров круглых жил (приложение C).
2. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
2.1 металлическое покрытие (metal-coated): Поверхностный слой соответствующего металла, такого как олово или сплав на основе олова.
2.2 номинальное сечение (nominal cross-sectional area): Значение, идентифицирующее определенный размер жилы, но не подлежащее проверке непосредственным измерением.
Примечание - Для каждого конкретного размера жилы установлено требование по максимальному значению электрического сопротивления. Фактическое сечение жил может отличаться от номинального при соответствии электрического сопротивления требованиям настоящего стандарта.
3. Классификация
Жилы подразделены на шесть классов 1 - 6:
- класс 1 - однопроволочные и многопроволочные (для больших сечений) жилы;
- класс 2 - многопроволочные жилы;
- класс 3 - многопроволочные гибкие жилы с гибкостью более чем гибкость жил класса 2;
- класс 4 - многопроволочные гибкие жилы с гибкостью более чем гибкость жил класса 3;
- класс 5 - гибкие жилы;
- класс 6 - гибкие жилы с гибкостью более чем гибкость жил класса 5.
Жилы классов 1 и 2 предназначены для кабельных изделий стационарной прокладки. Жилы классов 3, 4, 5 и 6 предназначены для гибких кабельных изделий, но их можно также использовать для кабельных изделий стационарной прокладки.
4. Материалы
4.1 Введение
Жилы должны состоять из одного из следующих материалов:
- из отожженной меди с металлическим покрытием или без него;
- из алюминия или алюминиевого сплава.
4.2 Однопроволочные алюминиевые жилы
Однопроволочные круглые и фасонные алюминиевые жилы должны быть изготовлены из алюминия, который обеспечивает прочность при разрыве готовой жилы в пределах, указанных в таблице 1.
