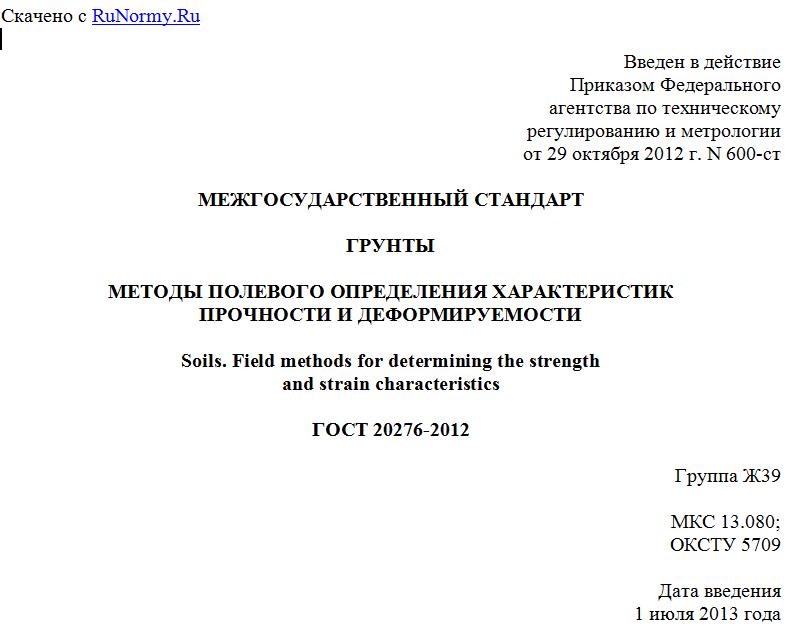

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 октября 2012 г. N 600-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГРУНТЫ
МЕТОДЫ ПОЛЕВОГО ОПРЕДЕЛЕНИЯ ХАРАКТЕРИСТИК
ПРОЧНОСТИ И ДЕФОРМИРУЕМОСТИ
Soils. Field methods for determining the strength
and strain characteristics
ГОСТ 20276-2012
Группа Ж39
МКС 13.080;
ОКСТУ 5709
Дата введения
1 июля 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений им. Н.М. Герсеванова (НИИОСП им. Н.М. Герсеванова) ОАО "НИЦ "Строительство".
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство" Российской Федерации.
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (приложение В к Протоколу N 40 от 4 июня 2012 г.).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ISO 3166) 004-97 Код страны по МК (ISO 3166) 004-97 Сокращенное наименование национального органа государственного управления строительством
Азербайджан AZ Государственный комитет градостроительства и архитектуры
Армения AM Министерство градостроительства
Киргизия KG Госстрой
Молдова MD Министерство строительства и регионального развития
Россия RU Министерство регионального развития
Узбекистан UZ Госархитектстрой
Украина UA Министерство регионального развития, строительства и жилищно-коммунального хозяйства
4. Приказом Федерального агентства по техническому регулированию и метрологии от 29 октября 2012 г. N 600-ст межгосударственный стандарт ГОСТ 20276-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.
5. Взамен ГОСТ 20276-99.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает методы полевого определения характеристик прочности и деформируемости грунтов при их исследовании для строительства.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 5180-84. Грунты. Методы лабораторного определения физических характеристик
ГОСТ 12248-2010. Грунты. Методы лабораторного определения характеристик прочности и деформируемости
ГОСТ 12536-79. Грунты. Метод лабораторного определения гранулометрического (зернового) и микроагрегатного состава
ГОСТ 25100-95. Грунты. Классификация
ГОСТ 30416-96. Грунты. Лабораторные испытания. Общие положения
ГОСТ 30672-99. Грунты. Полевые испытания. Общие положения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающий эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 25100, ГОСТ 30416 и ГОСТ 30672.
4. Общие положения
4.1. Настоящий стандарт устанавливает следующие методы полевого определения характеристик прочности и деформируемости грунтов:
- испытания штампом, испытания радиальным прессиометром, испытания прессиометром с секторным приложением нагрузки (см. Приложение А), испытания лопастным прессиометром (см. Приложение Б), испытания плоским дилатометром (см. Приложение В), срез целиков грунта, вращательный срез - для дисперсных грунтов;
- испытания горячим штампом - для мерзлых грунтов.
Примечание. По специальному заданию могут применяться другие методы испытаний и конструкции приборов, обеспечивающие моделирование процессов нагружения грунта.
4.2. Общие требования к полевым испытаниям грунтов, оборудованию и приборам, подготовке площадок и выработок для испытаний приведены в ГОСТ 30672.
4.3. Испытания грунта проводят в горных выработках (расчистках, котлованах, шурфах, штреках, буровых скважинах и т.д.) или в массиве грунта. Схемы испытаний грунта для определения характеристик деформируемости приведены в Приложении Г.
4.4. При проходке опытной скважины запрещается применение ударно-канатного, вибрационного и шнекового бурения, начиная с отметки на 1 м выше участка, на котором будет проводиться испытание. На этом участке скважину следует проходить вращательным способом с помощью колонковой трубы, обуривающего грунтоноса или буровой ложки, частота вращения которых не должна превышать 60 оборотов в минуту, осевая нагрузка на буровой наконечник - не более 0,5 кН.
4.5. При бурении скважин для испытания грунта ниже уровня подземных вод не допускается понижение уровня подземных вод в скважине.
4.6. Промежуток времени между окончанием бурения опытной скважины и началом испытания грунта выше уровня подземных вод не должен превышать 2 ч, ниже уровня подземных вод - 0,5 ч. Исключение составляют испытания грунта штампами, при которых за указанное время необходимо только установить штамп на забой выработки.
4.7. Проходку горных выработок в мерзлых грунтах проводят до требуемой по условиям испытаний глубины максимального сезонного оттаивания, а в условиях несливающейся многолетнемерзлой толщи - до верхней границы этой толщи.
4.8. Минимальная толщина однородного слоя испытуемого грунта должна быть не менее двух диаметров штампа при испытании грунта штампом и 1,5 высоты рабочего наконечника - при испытании грунта прессиометрами, дилатометрами и на срез в скважинах и массиве.
4.9. На отметке испытания грунта в скважинах и других выработках должны быть отобраны образцы и в лабораторных условиях определены следующие физические характеристики: гранулометрический состав по ГОСТ 12536, влажность и плотность грунта, плотность частиц грунта, влажность на границах раскатывания и текучести по ГОСТ 5180, а также вычислены плотность сухого грунта, коэффициент пористости, коэффициент водонасыщения, число пластичности и показатель текучести.
4.10. В процессе полевых испытаний ведут журналы по формам, приведенным в Приложении Д.
5. Метод испытания штампом
5.1. Сущность метода
5.1.1. Испытание грунта штампом проводят для определения следующих характеристик деформируемости дисперсных грунтов:
- модуля деформации E минеральных, органо-минеральных и органических грунтов;
- начального просадочного давления и относительной деформации просадочности для просадочных глинистых грунтов при испытании с замачиванием.
5.1.2. Характеристики определяют по результатам нагружения грунта вертикальной нагрузкой в забое горной выработки с помощью штампа.
Результаты испытаний оформляют в виде графиков зависимости осадки штампа от нагрузки.
5.1.3. При испытании грунта в шурфе размеры шурфа определяют в зависимости от необходимости крепления его стен и глубины проходки. Минимальные размеры шурфа в плане 1,5 x 1,5 м.
Диаметр дудки, проходимой механизированным способом, должен быть не менее 0,9 м.
Диаметр опытной буровой скважины должен быть 325 мм. Бурение скважины следует вести с обсадкой трубами до забоя. Для грунтов, залегающих выше уровня грунтовых вод и устойчивых к обрушению, допускается бурение скважины без обсадки.
5.1.4. Замачивание просадочных грунтов при испытаниях в котлованах и дудках следует проводить до коэффициента водонасыщения на глубину не менее двух диаметров штампа ниже его подошвы.
Примечание. Для контроля влажности грунтов допускается применять радиоизотопный метод.
5.2. Оборудование и приборы
5.2.1. В состав установки для испытания грунта штампом должны входить:
- штамп;
- устройство для создания и измерения нагрузки на штамп;
- анкерное устройство (для установок без грузовой платформы);
- устройство для измерения осадок штампа (прогибомеры, датчики перемещений);
- устройство для замачивания и контроля влажности грунта (при испытании просадочных грунтов).
5.2.2. Конструкция установки должна обеспечивать:
