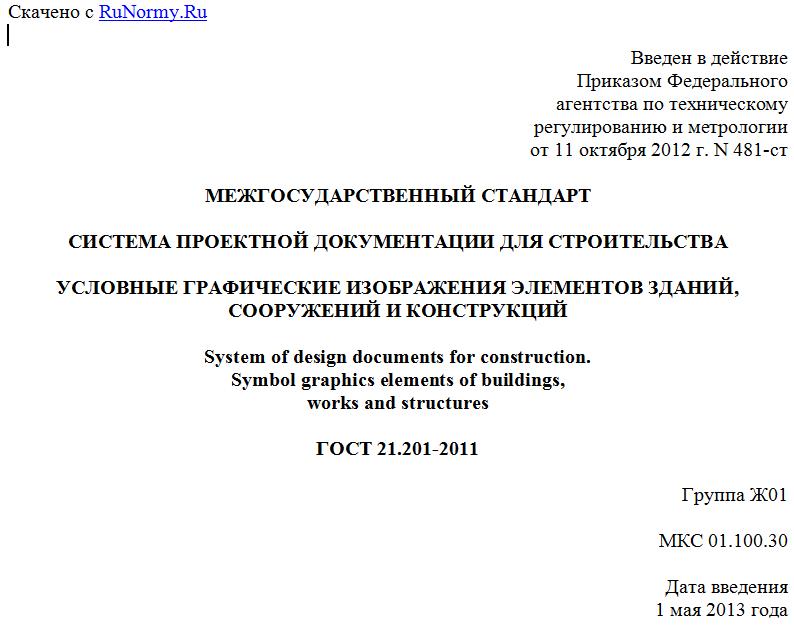

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА
УСЛОВНЫЕ ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ ЭЛЕМЕНТОВ ЗДАНИЙ,
СООРУЖЕНИЙ И КОНСТРУКЦИЙ
System of design documents for construction.
Symbol graphics elements of buildings,
works and structures
ГОСТ 21.201-2011
Группа Ж01
МКС 01.100.30
Дата введения
1 мая 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Центр методологии нормирования и стандартизации в строительстве" (ОАО "ЦНС").
2. Внесен Техническим комитетом ТК 465 "Строительство" Российской Федерации.
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (Протокол от 8 декабря 2011 г. N 39).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование органа государственного управления строительством
Азербайджан AZ Госстрой
Армения AM Министерство градостроительства
Казахстан KZ Агентство по делам строительства и жилищно-коммунального хозяйства
Кыргызстан KG Госстрой
Молдова MD Министерство строительства и регионального развития
Российская Федерация RU Департамент архитектуры, строительства и градостроительной политики Министерства регионального развития
Таджикистан TJ Агентство по строительству и архитектуре при Правительстве
Узбекистан UZ Госархитектстрой
Украина UA Министерство регионального развития, строительства и ЖКХ
4. Приказом Федерального агентства по техническому регулированию и метрологии от 11 октября 2012 г. N 481-ст межгосударственный стандарт ГОСТ 21.201-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2013 г.
5. Взамен ГОСТ 21.501-93 в части приложения 1 и СТ СЭВ 1633-79, СТ СЭВ 2825-80, СТ СЭВ 2826-80, СТ СЭВ 4937-84.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт устанавливает основные условные графические изображения и обозначения элементов зданий, сооружений и строительных конструкций, применяемые в проектной и рабочей документации для строительства.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.303-68. Единая система конструкторской документации. Линии
ГОСТ 2.306-68. Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах
ГОСТ 2.315-68. Единая система конструкторской документации. Изображения упрощенные и условные крепежных деталей
ГОСТ 21.112-87. Система проектной документации для строительства. Подъемно-транспортное оборудование. Условные обозначения
ГОСТ 21.204-93. Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта
ГОСТ 21.205-93. Система проектной документации для строительства. Условные обозначения элементов санитарно-технических систем
ГОСТ 21.206-93. Система проектной документации для строительства. Условные обозначения трубопроводов
ГОСТ 21.302-96. Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям
ГОСТ 21.501-2011. Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Общие положения
3.1. Проектируемые здания, сооружения и их элементы изображают на чертежах с применением условных графических обозначений и упрощенных изображений, установленных настоящим стандартом с учетом требований ГОСТ 21.501, а также с применением условных обозначений, установленных ГОСТ 2.306, ГОСТ 21.112, ГОСТ 21.204, ГОСТ 21.205, ГОСТ 21.206 и ГОСТ 21.302.
3.2. Типы линий, применяемые при выполнении условных изображений и обозначений, должны соответствовать ГОСТ 2.303.
3.3. Допускается применять дополнительные условные изображения и обозначения, не предусмотренные в настоящем стандарте, поясняя их на чертеже или в общих данных по рабочим чертежам.
4. Условные графические изображения и обозначения
4.1. Стены
Стены и перегородки (без заполнения проемов) на чертежах изображают в соответствии с таблицей 1.
Таблица 1
Наименование Изображение
1. Стена с проемом без парапета и перемычки
2. Стена с проемом и перемычкой
3. Стена с проемом, парапетом и перемычкой
4. Стена с проемом, сводчатой перемычкой, четвертью окна и парапетом небольших толщин стен
5. Стена с проемами, расположенными друг над другом
6. Стена с проемом, расположенным внизу (парапетная зона)
7. Горизонтально оформленная стена (с изгибом и закруглением)
8. Стена с переменной толщиной в вертикальном сечении
9. Наклонно стоящая стена с сечением, утолщенным внизу
10. Стена переменной толщины с проемом и парапетом <*>
11. Наклонно стоящая стена с проемом и парапетом <**>
12. Вертикальная стена с оформлением
13. Перегородка из стеклоблоков (на плане и разрезе)
<*> В плане проем не показывают. <**> В плане невидимую грань стены не показывают и проем изображают в упрощенном виде.
Примечание. Тонкие стены (менее 2 мм в соответствующем масштабе) изображают зачерненными. Ограничения проемов в этом случае изображают короткими поперечными штрихами.
4.2. Опоры и колонны
Опоры, колонны и пилоны изображают в соответствии с таблицей 2.
Таблица 2
Наименование Изображение
на плане на разрезе
1. Колонна (опора)
2. Колонна с вутами и прогоном (ригелем)
3. Колонна с сечением, увеличивающимся или уменьшающимся наверх
4. Составная колонна
5. Опора (пилон) с сечением, увеличивающимся или уменьшающимся наверх
6. Колонна металлическая:
- сплошностенчатая
- двухветвевая
Примечание. Изображение а - для колонн без
