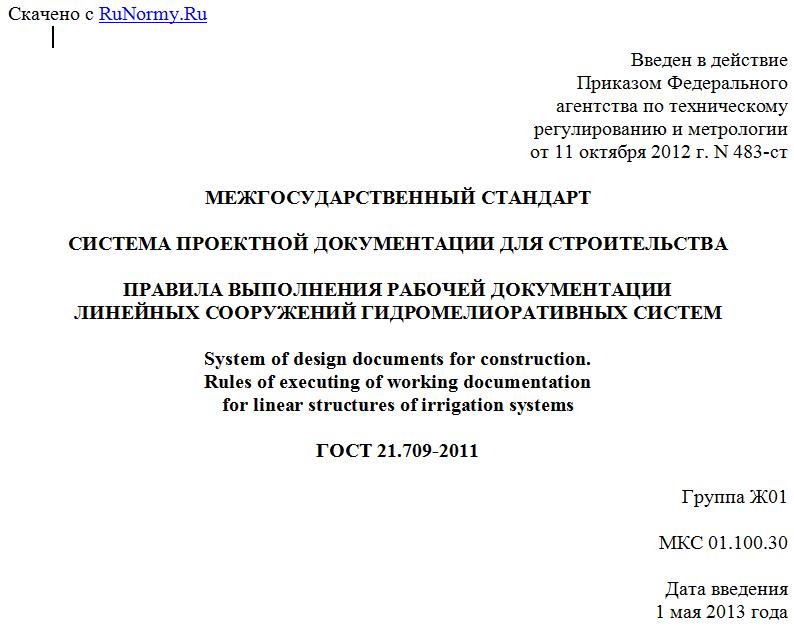

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 11 октября 2012 г. N 483-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА
ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧЕЙ ДОКУМЕНТАЦИИ
ЛИНЕЙНЫХ СООРУЖЕНИЙ ГИДРОМЕЛИОРАТИВНЫХ СИСТЕМ
System of design documents for construction.
Rules of executing of working documentation
for linear structures of irrigation systems
ГОСТ 21.709-2011
Группа Ж01
МКС 01.100.30
Дата введения
1 мая 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Центр методологии нормирования и стандартизации в строительстве" (ОАО "ЦНС").
2. Внесен Техническим комитетом ТК 465 "Строительство" Российской Федерации.
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (Протокол от 8 декабря 2011 г. N 39).
За принятие проголосовали:
---------------------T--------------------T-------------------------------¬
¦Краткое наименование¦ Код страны по ¦Сокращенное наименование органа¦
¦ страны по ¦МК (ИСО 3166) 004-97¦ государственного управления ¦
¦МК (ИСО 3166) 004-97¦ ¦ строительством ¦
+--------------------+--------------------+-------------------------------+
¦Азербайджан ¦ AZ ¦Госстрой ¦
¦Армения ¦ AM ¦Министерство градостроительства¦
¦Казахстан ¦ KZ ¦Агентство по делам ¦
¦ ¦ ¦строительства и жилищно- ¦
¦ ¦ ¦коммунального хозяйства ¦
¦Кыргызстан ¦ KG ¦Госстрой ¦
¦Молдова ¦ MD ¦Министерство строительства ¦
¦ ¦ ¦и регионального развития ¦
¦Российская Федерация¦ RU ¦Департамент архитектуры, ¦
¦ ¦ ¦строительства и ¦
¦ ¦ ¦градостроительной политики ¦
¦ ¦ ¦Министерства регионального ¦
¦ ¦ ¦развития ¦
¦Таджикистан ¦ TJ ¦Агентство по строительству ¦
¦ ¦ ¦и архитектуре при Правительстве¦
¦Узбекистан ¦ UZ ¦Госархитектстрой ¦
¦Украина ¦ UA ¦Министерство регионального ¦
¦ ¦ ¦развития, строительства и ЖКХ ¦
L--------------------+--------------------+--------------------------------
4. Приказом Федерального агентства по техническому регулированию и метрологии от 11 октября 2012 г. N 483-ст межгосударственный стандарт ГОСТ 21.709-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2013 г.
5. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт устанавливает состав и правила оформления рабочей документации линейных сооружений (каналов и трубопроводов) гидромелиоративных систем (далее - линейные сооружения).
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.303-68. Единая система конструкторской документации. Линии
ГОСТ 21.101-97 <*>. Система проектной документации для строительства. Основные требования к проектной и рабочей документации.
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 21.1101-2009.
ГОСТ 21.110-95. Система проектной документации для строительства. Правила выполнения спецификации оборудования, изделий и материалов
ГОСТ 21.114-95. Система проектной документации для строительства. Правила выполнения эскизных чертежей общих видов нетиповых изделий
ГОСТ 21.204-93. Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта
ГОСТ 21.302-96. Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Общие требования
3.1. Рабочую документацию линейных сооружений выполняют в соответствии с требованиями настоящего стандарта, ГОСТ 21.101 и других взаимосвязанных стандартов Системы проектной документации для строительства (СПДС).
3.2. В состав рабочей документации линейных сооружений включают:
- рабочие чертежи, предназначенные для производства строительных и монтажных работ линейных сооружений оросительных и осушительных систем. Марки основных комплектов рабочих чертежей указывают в соответствии с таблицей А.1 (Приложение А);
- эскизные чертежи общих видов нетиповых изделий и устройств, выполняемые (при необходимости) по ГОСТ 21.114;
- спецификацию оборудования, изделий и материалов по ГОСТ 21.110;
- локальные сметы.
3.3. В состав основного комплекта рабочих чертежей линейных сооружений в общем случае включают:
- общие данные по рабочим чертежам;
- планы линейных сооружений;
- продольные профили линейных сооружений;
- поперечные профили линейных сооружений;
- планы и профили переходов.
3.4. Для объектов с небольшим объемом строительных и монтажных работ допускается объединять рабочие чертежи оросительных и осушительных систем в один основной комплект с присвоением этому комплекту марки МС. На всех чертежах объединенного комплекта в графе 4 основной надписи (форма 3 ГОСТ 21.101) перед наименованием чертежа указывают наименование системы.
Пример - Оросительная система. Продольный профиль ПК0 - ПК20
3.5. Изображения плана и продольного профиля допускается делить на несколько участков, располагаемых на отдельных листах. В этом случае на каждом листе, где показаны участки плана или профиля, приводят схему целого изображения с разбивкой его на участки. На схеме указывают номера листов, на которых размещены участки плана или профиля, штриховкой обозначают участок изображения, показанный на данном листе, а в графе 4 основной надписи (форма 3 ГОСТ 21.101) приводят наименование показываемого участка.
Пример - План ПК0 - ПК50 + 10,00; Продольный профиль ПК0 - ПК75 + 40,00
3.6. Условные графические обозначения видов грунтов, особенностей их залегания, консистенции и степени влажности, используемые на продольных и поперечных профилях линейных сооружений, принимают по ГОСТ 21.302.
3.7. Гидротехнические сооружения гидромелиоративных систем показывают на чертежах условными графическими обозначениями, приведенными в таблице Б.1 (Приложение Б).
3.8. Изображения на рабочих чертежах гидромелиоративных систем и их элементов выполняют линиями по ГОСТ 2.303.
При этом сплошной толстой основной линией показывают:
- на плане - распределительные и лотковые каналы, коллекторы и их элементы, проводящие сети;
- на продольном и поперечном профилях - контуры линейного сооружения, линии бермы и дна канала.
Магистральные каналы, главные коллекторы и их ветви, сбросные каналы на плане показывают сплошной очень толстой линией (в 1,5 - 2 раза толще сплошной толстой основной линии).
Сплошной тонкой линией показывают:
- на плане - координатную сетку, существующие сооружения, регулирующие сети (оросители, открытый собиратель, осушители, дрены);
