Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 ноября 2012 г. N 870-ст

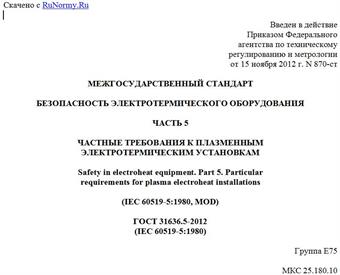

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БЕЗОПАСНОСТЬ ЭЛЕКТРОТЕРМИЧЕСКОГО ОБОРУДОВАНИЯ
ЧАСТЬ 5
ЧАСТНЫЕ ТРЕБОВАНИЯ К ПЛАЗМЕННЫМ
ЭЛЕКТРОТЕРМИЧЕСКИМ УСТАНОВКАМ
Safety in electroheat equipment. Part 5. Particular
requirements for plasma electroheat installations
(IEC 60519-5:1980, MOD)
ГОСТ 31636.5-2012
(IEC 60519-5:1980)
Группа Е75
МКС 25.180.10
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 24 мая 2012 г. N 41).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 15 ноября 2012 г. N 870-ст межгосударственный стандарт ГОСТ 31636.5-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Настоящий стандарт модифицирован по отношению к международному стандарту IEC 60519-5:1980. Safety in electroheat equipment. Part 5. Particular requirements for plasma electroheat installations (Безопасность электротермического оборудования. Часть 5. Частные требования к плазменным электротермическим установкам) путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом.
Дополнительные требования, учитывающие потребности экономики указанных выше стран, выделены в тексте курсивом.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - модифицированная (MOD).
Стандарт подготовлен на основе применения ГОСТ Р 50014.5-92 (МЭК 519-5-80).
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Раздел 1. Область применения и терминология
1. Область применения
Настоящий стандарт определяет частные требования к безопасности дуговых плазменных электротермических установок, использующих горелки ручного или механического управления (например, в процессах сварки, резки, напыления), а также устанавливает требования к безопасности той части дуговых плазменных электропечей, которая расположена после точки подключения к системе электропитания (электропечь в целом, ее фундамент и конструкция, системы охлаждения и газоподачи, электрическое оборудование, начиная с зажимов системы питания, а также прочее вспомогательное оборудование, необходимое при функционировании электропечи).
Данные требования должны применяться совместно с ГОСТ 12.2.007.9.
Требования настоящего стандарта являются обязательными.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.1.003-83. Система стандартов безопасности труда. Шум. Общие требования безопасности
ГОСТ 12.1.004-91. Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.2.007.9-93. Безопасность электротермического оборудования. Часть 1. Общие требования
ГОСТ 18620-86. Изделия электротехнические. Маркировка
ГОСТ 27209.5-91. Оборудование электротермическое. Электропечи плазменные. Методы испытаний.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальный стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте приведены термины по ГОСТ 12.2.007.9, ГОСТ 27209.5.
Раздел 2. Требования к безопасности плазменных
электротермических установок с горелками
ручного или механического управления
4. Конструктивные особенности электротермических установок
4.1. Общие требования приведены в ГОСТ 12.2.007.9.
4.2. Электрическая цепь
Данные приведены в ГОСТ 12.2.007.9.
4.3. Штепсельные разъемы, соединители и соединительные кабели, горелки
Данные приведены в ГОСТ 12.2.007.9.
4.4. Горелка
Электроды дуговой плазменной горелки помещены в камерах, подключенных к системам охлаждения и электропитания. Плазмообразующий газ подается в межэлектродное пространство. Крепление электродов должно обеспечивать постоянный электрический контакт в течение работы и гарантировать от возникновения в нормальных рабочих условиях случайного перегрева.
В нормальных рабочих условиях должно в обязательном порядке соблюдаться условие герметичности охлаждающего контура. Состояние электроизоляции должно гарантировать оператора от любого вредного воздействия в момент зажигания и работы горелки.
Корпус ручной горелки по возможности должен быть изготовлен из изолирующего материала или покрыт им. Если корпус изготовлен из металла, он должен быть связан с прерывателем цепи, чтобы в случае неисправности электропитание было отключено. Прерыватель цепи должен отключить электропитание в случае, если ток утечки через корпус горелки превышает 10 мА. В этих целях должно быть предусмотрено также устройство, позволяющее оператору отключить электропитание. Кнопка включения-отключения электропитания должна быть вмонтирована в корпус горелки. Вместо кнопки допускается любое другое устройство, в равной мере обеспечивающее безопасность, например, педаль.
4.5. Система охлаждения
4.5.1. В установках с горелками ручного управления шланги охлаждения должны быть достаточно длинными и гибкими, чтобы не затруднять движений, необходимых при работе с горелкой.
4.5.2. Шланги циркуляционной системы охлаждения должны быть рассчитаны на рабочее давление и обеспечивать заданный техническими условиями расход воды. Механическая прочность шлангов не должна зависеть от случайного воздействия раскаленных частиц или самой горелки в процессе сварки или резки.
4.5.3. Если направление потока циркуляционной системы охлаждения имеет принципиальное значение, оно должно быть указано стрелками или цветовой маркировкой на соединительных муфтах и самих шлангах.
Допускается применение невзаимозаменяемых соединительных муфт.
4.5.4. Шланги и узлы соединения системы охлаждения должны выдерживать воздействие нагрева и ультрафиолетового излучения и оставаться неизменно плотными даже в случае неожиданного сокращения потока воды, подаваемой в систему охлаждения.
4.5.5. В процессе работы оператор должен иметь доступ к устройствам управления и контроля системы охлаждения и уметь ориентироваться в их показаниях.
4.5.6. В случае отключения системы охлаждения или снижения объема подаваемой в систему воды ниже допустимого уровня горелка должна быть обесточена.
4.5.7. Изгиб шлангов в местах установки соединительных муфт, подвода и отвода воды к корпусу горелки должен быть минимальным, и соединительные муфты должны иметь общую изоляцию с целью исключения возможности короткого замыкания в корпусе горелки.
4.6. Газовой контур
