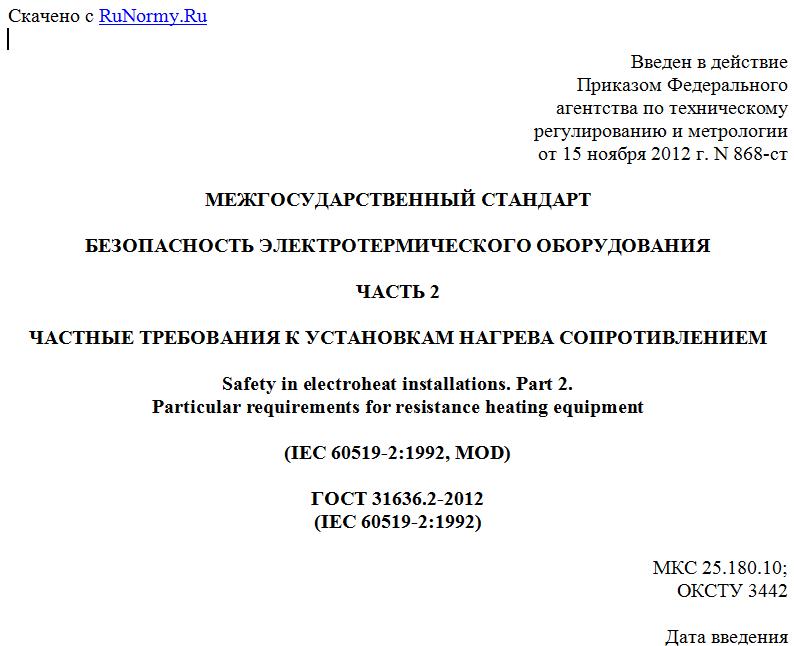

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 ноября 2012 г. N 868-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БЕЗОПАСНОСТЬ ЭЛЕКТРОТЕРМИЧЕСКОГО ОБОРУДОВАНИЯ
ЧАСТЬ 2
ЧАСТНЫЕ ТРЕБОВАНИЯ К УСТАНОВКАМ НАГРЕВА СОПРОТИВЛЕНИЕМ
Safety in electroheat installations. Part 2.
Particular requirements for resistance heating equipment
(IEC 60519-2:1992, MOD)
ГОСТ 31636.2-2012
(IEC 60519-2:1992)
МКС 25.180.10;
ОКСТУ 3442
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 41 от 24 мая 2012 г.).
За принятие проголосовали:
---------------------T--------------------T-------------------------------¬
¦Краткое наименование¦ Код страны по ¦ Сокращенное наименование ¦
¦ страны по ¦МК (ИСО 3166) 004-97¦ национального органа ¦
¦МК (ИСО 3166) 004-97¦ ¦ по стандартизации ¦
+--------------------+--------------------+-------------------------------+
¦Азербайджан ¦ AZ ¦Азстандарт ¦
¦Армения ¦ AM ¦Минэкономики Республики Армения¦
¦Беларусь ¦ BY ¦Госстандарт Республики Беларусь¦
¦Казахстан ¦ KZ ¦Госстандарт Республики ¦
¦ ¦ ¦Казахстан ¦
¦Кыргызстан ¦ KG ¦Кыргызстандарт ¦
¦Российская Федерация¦ RU ¦Росстандарт ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Узбекистан ¦ UZ ¦Узстандарт ¦
L--------------------+--------------------+--------------------------------
4. Приказом Федерального агентства по техническому регулированию и метрологии от 15 ноября 2012 г. N 868-ст межгосударственный стандарт ГОСТ 31636.2-2012 (IEC 60519-2:1992) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Настоящий стандарт модифицирован по отношению к международному стандарту IEC 60519-2:1992. Safety in electroheat installations - Part 2. Particular requirements for resistance heating equipment (Безопасность электротермического оборудования. Часть 2. Частные требования к установкам нагрева сопротивлением) путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - модифицированная (MOD).
Стандарт подготовлен на основе применения ГОСТ Р 50014.2-94 (МЭК 519-2-92).
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт распространяется на установки косвенного и прямого нагрева сопротивлением, перечисленные в 1.1, 1.2, и устанавливает для них требования безопасности.
Настоящий стандарт должен применяться совместно с ГОСТ 12.2.007.9.
1.1. Установки косвенного нагрева сопротивлением
Стандарт распространяется на установки, работающие на постоянном токе либо на одно при многофазном переменном токе с частотой не выше 60 Гц.
Тепло генерируется путем прохождения тока по твердым металлическим или неметаллическим проводникам, трубчатым излучателям и погружным нагревателям.
Примерами таких установок являются:
- электропечи периодического действия (садочные, муфельные, колпаковые, шахтные, с выкатным подом, с кипящим слоем), а также металлические ванны с погружными нагревателями;
- электропечи непрерывного действия с непрерывной или периодической загрузкой (роликовым и шагающим подом, толкательные, барабанные, муфельные).
Примечания
1. Установки косвенного нагрева сопротивлением включают в себя оборудование для нагрева твердых веществ, жидкостей и газов; оборудование для плавки и выдержки металла; блоки отдельных нагревательных элементов (съемные и встроенные нагреватели).
2. Возникновение особой угрозы безопасности возможно в следующих установках косвенного нагрева сопротивлением: электропечах, при работе которых возможно образование взрывоопасной атмосферы; электропечах с защитной и реакционной атмосферой.
Стандарт не распространяется на инфракрасные нагревательные элементы и системы поверхностного нагрева.
1.2. Установки прямого нагрева сопротивлением
Стандарт распространяется на установки, в которых для нагрева загрузки или жидкого теплоносителя используют электроды. Примерами таких установок являются:
- электродные соляные ванны;
- электропечи для плавки стекла;
- электропечи для графитизации и производства карбида кремния.
Стандарт не распространяется на проточные электродные пароводонагреватели и электродные емкости высокого давления.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты.
ГОСТ 12.1.038-82. Система стандартов безопасности труда. Электробезопасность. Предельно допустимые уровни напряжений прикосновения и токов
ГОСТ 12.2.007.9-93. Безопасность электротермического оборудования. Часть 1. Общие требования
ГОСТ 14254-80. Изделия электротехнические. Оболочки. Степени защиты. Обозначения. Методы испытаний
ГОСТ 30331.3-95. Электроустановки зданий. Часть 3. Требования по обеспечению безопасности. Защита от поражения электрическим током <1>
--------------------------------
<1> На территории Российской Федерации действует ГОСТ Р 50571.3-2009.
ГОСТ 30331.4-95. Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от тепловых воздействий.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим выпускам информационного указателя за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 12.2.007.9, [1], а также следующие термины с соответствующими определениями:
3.1. Электрод (для прямого нагрева сопротивлением): элемент, который подводит ток к нагревательному материалу и находится с ним в контакте.
3.2. Электропечь для плавки стекла (прямой нагрев сопротивлением): печь, в которой плавка стекла производится посредством тепла, вырабатываемого прохождением тока в ванне, содержащей погружные электроды.
3.3. Соляная ванна: электропечь, в которой соляной расплав в основном используется в качестве жидкого теплоносителя. При этом нагрев может быть как прямым, так и косвенным.
Примечание. Прямой нагрев имеет место, когда узлы нагревательных элементов (нагреватели) расположены в соляной ванне. Косвенный нагрев имеет место, когда узлы нагревательных элементов (нагреватели) расположены вне ванны.
3.4. Нитритные и нитратные соляные ванны: электропечи, содержащие в металлической ванне или тигле расплавы нитритов или нитратов калия либо натрия, либо смеси этих солей.
3.5. Оборудование предварительного нагрева (для соляных ванн): вспомогательное устройство, обеспечивающее первоначальное расплавление верхнего слоя содержимого соляной ванны.
3.6. Плавильная электропечь: электропечь, используемая для плавки твердой загрузки.
3.7. Электропечь для выдержки: электропечь, предназначенная для поддержания жидкой загрузки в расплавленном состоянии при заданной температуре.
3.8. Теплопередающая среда: жидкость или газ, используемые для передачи тепла от нагревателя к загрузке.
3.9. Съемные нагревательные элементы (съемные узлы нагревательных элементов): легкосъемные нагревательные элементы, которые могут быть сняты и заменены потребителем без демонтажа других частей (например, тепловой изоляции или огнеупорной футеровки), или съемные в ходе эксплуатации нагревательные элементы, которые могут быть заменены без остановки рабочего процесса.
3.10. Термовыключатели и термопредохранители: устройства, которые отключают установку нагрева сопротивлением при превышении заданных температур.
