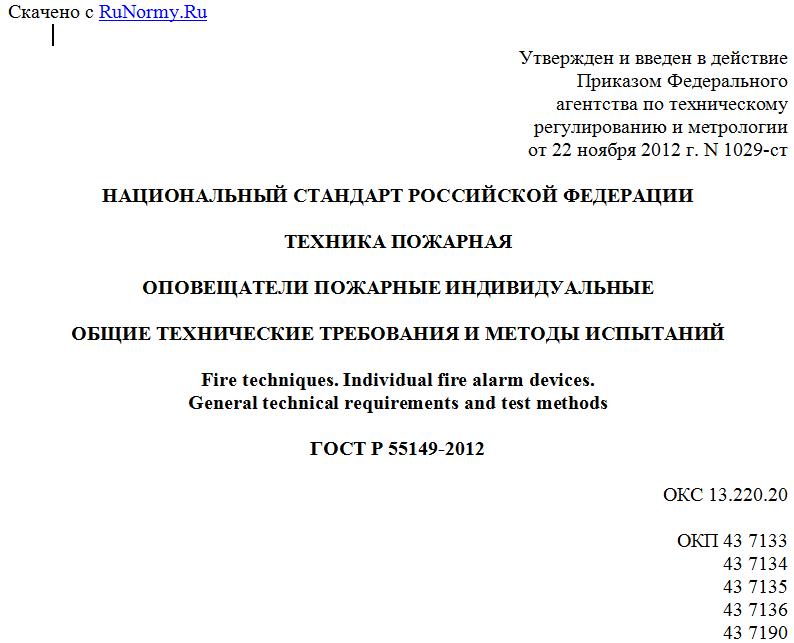

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2012 г. N 1029-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИКА ПОЖАРНАЯ
ОПОВЕЩАТЕЛИ ПОЖАРНЫЕ ИНДИВИДУАЛЬНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Fire techniques. Individual fire alarm devices.
General technical requirements and test methods
ГОСТ Р 55149-2012
ОКС 13.220.20
ОКП 43 7133
43 7134
43 7135
43 7136
43 7190
Дата введения
1 сентября 2013 года
Предисловие
1. Разработан Федеральным государственным бюджетным учреждением "Всероссийский Ордена "Знак Почета" научно-исследовательский институт противопожарной обороны МЧС России" (ФГБУ ВНИИПО МЧС России).
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2012 г. N 1029-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на оповещатели пожарные, предназначенные для индивидуального информирования людей о возникновении пожара посредством формирования светового, звукового, речевого, вибрационного или иного воздействия на органы чувств человека, и устанавливает общие технические требования к ним и методы испытаний.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 50571.3-2009 (МЭК 60364-4-41:2005) Электроустановки низковольтные. Часть 4-41. Требования для обеспечения безопасности. Защита от поражения электрическим током
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 53325-2012 Техника пожарная. Технические средства пожарной автоматики. Общие технические требования. Методы испытаний
ГОСТ Р МЭК 60065-2009 <*> Аудио-, видео- и аналогичная электронная аппаратура. Требования безопасности
ГОСТ Р МЭК 60068-2-1-2009 Испытания на воздействие внешних факторов. Часть 2-1. Испытания. Испытание A: Холод
ГОСТ Р МЭК 60068-2-2-2009 Испытания на воздействие внешних факторов. Часть 2-2. Испытания. Испытание B: Сухое тепло
ГОСТ Р МЭК 60068-2-78-2009 Испытания на воздействие внешних факторов. Часть 2-78. Испытания. Испытание Cab: Влажное тепло, постоянный режим
ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.610-2006 Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ 12.0.002-80 Система стандартов безопасности труда. Термины и определения
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 28203-89 (МЭК 68-2-6-82) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Fc и руководство: Вибрация (синусоидальная)
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
--------------------------------
<*> Отменен, с 01.01.2013 пользоваться ГОСТ IEC 60065-2011.
3. Термины, определения и сокращения
В настоящем стандарте применены термины по ГОСТ 12.0.002, а также следующие термины с соответствующими определениями и сокращениями:
3.1. Оповещатели пожарные индивидуальные (ОПИ): оповещатели пожарные, предназначенные для индивидуального оповещения людей о пожаре посредством формирования светового, звукового, речевого, вибрационного или иного воздействия на органы чувств человека.
3.2. Оповещатели пожарные индивидуальные вибрационные: ОПИ, обеспечивающие оповещение человека о пожаре посредством воздействия вибрации.
3.3. Оповещатели пожарные индивидуальные звуковые: ОПИ, извещение о пожаре которыми обеспечивается при помощи звуковых сигналов.
3.4. Оповещатели пожарные индивидуальные комбинированные: ОПИ, извещение о пожаре которыми обеспечивается при помощи двух и более воздействий.
3.5. Оповещатели пожарные индивидуальные речевые: ОПИ, извещение о пожаре которыми обеспечивается при помощи речевого сигнала.
3.6. Оповещатели пожарные индивидуальные световые: ОПИ, извещение о пожаре которыми обеспечивается при помощи световых сигналов.
3.7. Оповещатели пожарные индивидуальные электротоковые: ОПИ, извещение о пожаре которыми осуществляется воздействием электрического тока.
3.8. Устройство управления ОПИ: техническое средство, входящее в состав системы пожарной автоматики, обеспечивающее взаимодействие с ОПИ и управление режимом их работы.
4. Классификация
4.1. ОПИ в зависимости от характера воздействий подразделяют на:
- световые;
- звуковые;
- речевые;
- вибрационные;
- электротоковые;
- комбинированные.
Примечание. ОПИ могут иметь иной характер воздействия на органы чувств человека.
4.2. По возможности восстановления своих характеристик ОПИ подразделяют на:
- ОПИ одноразового применения;
- ОПИ многоразового применения.
5. Общие технические требования
5.1. Требования назначения
5.1.1. ОПИ должны обеспечивать информирование людей о возникновении пожара посредством формирования светового, звукового, речевого, вибрационного, электротокового или иного воздействия на органы чувств человека.
5.1.2. ОПИ должны обеспечивать информационную и электрическую совместимость с устройствами управления ОПИ.
ОПИ, взаимосвязь с которыми осуществляется по радиоканальным линиям связи, должны быть адресными и обеспечивать двухсторонний обмен данными, подтверждающий корректный обмен информацией с устройством управления.
5.1.3. Многоразовые ОПИ должны быть восстанавливаемыми изделиями и обеспечивать проверку на каждом образце нормируемых технических характеристик при всех видах испытаний, а также проверку работоспособности в процессе эксплуатации.
5.1.4. Электрические характеристики ОПИ (напряжение и токи дежурного режима и режима тревожного извещения) должны быть установлены в технической документации (далее - ТД) на ОПИ конкретных типов.
5.1.5. Уровень звукового давления звуковых ОПИ должен обеспечивать возможность восприятия тревожного сигнала человеком с учетом его физических особенностей и быть установлен в ТД на ОПИ конкретных типов, но не более 110 дБ.
5.1.6. Частота звуковых сигналов, генерируемых ОПИ, должна быть в диапазоне от 200 до 5000 Гц. В обоснованных случаях допускается расширение верхнего диапазона до 10000 Гц. Частотная характеристика сигналов должна быть установлена в ТД на звуковые ОПИ конкретных типов. В ТД должны быть указаны тип и параметры модуляции (для модулированного сигнала).
5.1.7. Сигнальный цвет световых ОПИ должен быть, как правило, красный. ОПИ должны обеспечивать контрастное восприятие информации при их освещенности в диапазоне от 1 до 500 лк. Мигающие ОПИ должны иметь частоту мигания в диапазоне от 0,5 до 5,0 Гц. Частота мигания должна быть указана в ТД на световые ОПИ конкретных типов.
5.1.8. Речевые ОПИ должны обеспечивать передачу звукового и речевого сообщения о возникновении пожара и инструкции по эвакуации. Текст сообщения должен соответствовать условиям применения ОПИ на конкретном объекте. Речевая и звуковая информация может быть записана в энергонезависимую память ОПИ либо поступать от устройства управления.
5.1.9. Уровень звукового давления, развиваемый речевыми ОПИ, должен обеспечивать возможность разборчивого и однозначного восприятия речевого сигнала человеком с учетом его физических особенностей и быть установлен в ТД на ОПИ конкретных типов, но не более 110 дБ.
5.1.10. Диапазон воспроизводимых частот должен быть не уже, чем от 500 до 3500 Гц при неравномерности частотной характеристики не более 25 дБ. Диапазон воспроизводимых частот и неравномерность частотной характеристики должны быть указаны в ТД на речевые ОПИ конкретных типов.
5.1.11. Вибрационные ОПИ должны обеспечивать мощность, подводимую к вибромотору, не менее 80 мВт. Отношение интервала времени работы в режиме оповещения к суммарному времени работы вибромотора (скважность) должно быть не более 5.
5.1.12. Частота вибрации вибрационных ОПИ должна быть от 5 до 50 Гц и приведена в ТД на вибрационные ОПИ конкретных типов в указанном диапазоне.
