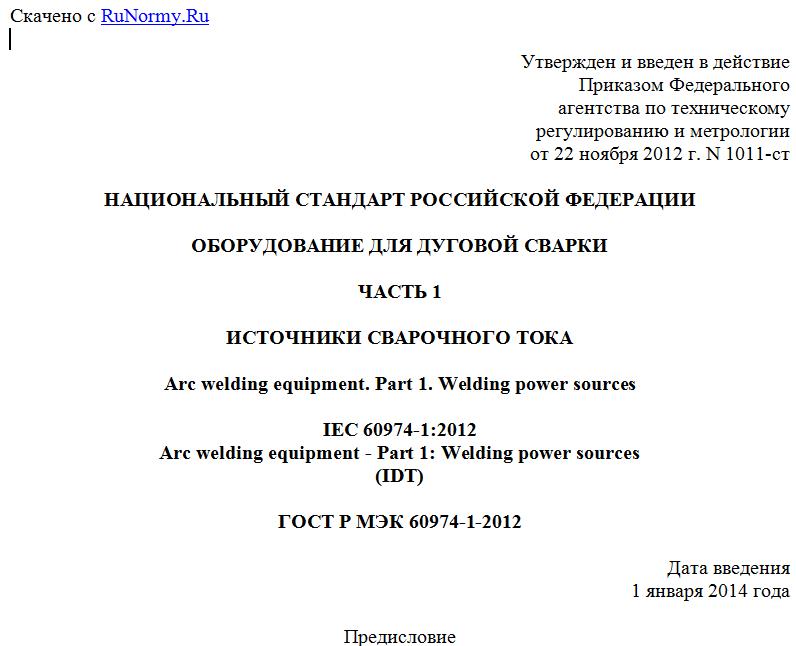

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2012 г. N 1011-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБОРУДОВАНИЕ ДЛЯ ДУГОВОЙ СВАРКИ
ЧАСТЬ 1
ИСТОЧНИКИ СВАРОЧНОГО ТОКА
Arc welding equipment. Part 1. Welding power sources
IEC 60974-1:2012
Arc welding equipment - Part 1: Welding power sources
(IDT)
ГОСТ Р МЭК 60974-1-2012
Дата введения
1 января 2014 года
Предисловие
1. Подготовлен Федеральным государственным автономным учреждением "Научно-учебный центр "Сварка и контроль" при МГТУ им. Н.Э. Баумана (ФГАУ НУЦСК при МГТУ им. Н.Э. Баумана), Национальным агентством контроля сварки (НАКС), Научно-производственной фирмой "Инженерный и технологический сервис" (НПФ "ИТС") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2012 г. N 1011-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60974-1:2012 "Оборудование для дуговой сварки. Часть 1. Источники сварочного тока" (IEC 60974-1:2012 "Arc welding equipment - Part 1: Welding power sources").
5. Взамен ГОСТ Р МЭК 60974-1-2004.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает основные требования к источникам питания для дуговой сварки (источники сварочного тока) в целях обеспечения соответствия их функциональному назначению, обеспечения единства методов контроля и испытаний.
Настоящий стандарт устанавливает требования к промышленным и профессиональным источникам сварочного тока, предназначенным для выполнения дуговой сварки и родственных процессов и приводимым в действие электрооборудованием либо механическими средствами, обеспечивающими подачу необходимого напряжения питания.
Настоящий стандарт не распространяется на источники сварочного тока для дуговой сварки металла в ограниченном режиме, разработанные в основном для любителей.
Настоящий стандарт устанавливает требования к рабочим характеристикам и требования безопасности.
Примечания
1. Родственными процессами являются электродуговая резка и электродуговое напыление.
2. Настоящий стандарт не устанавливает требования к электромагнитной совместимости (ЭМС).
3. Применение настоящего стандарта не исключает соблюдения действующих нормативных документов (национальных стандартов и технических регламентов).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты
МЭК 60038. Напряжения стандартные по МЭК
МЭК 60050 (151). Международный электротехнический словарь. Электрические и магнитные устройства
МЭК 60050 (851). Международный электротехнический словарь. Сварка электрическая
МЭК 60245-6. Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Кабели для электродов при дуговой сварке
МЭК 60309-1. Вилки, розетки и соединители промышленного назначения. Общие требования
МЭК 60417-DB:2002. Графические символы, применяемые на оборудовании
МЭК 60445. Система человек-машина, маркировка, идентификация. Основные принципы и принципы безопасности. Идентификация выводов для оборудования и концов проводов определенного назначения и общие правила для буквенно-цифровой системы обозначения
МЭК 60529. Степени защиты, обеспечиваемые корпусами (Код IP)
МЭК 60664-1:1992. Выбор изоляции для оборудования в низковольтных системах. Часть 1. Принципы, требования и испытания
МЭК 60664-1:1992. Выбор изоляции для оборудования в низковольтных системах. Использование покрытия, герметизации или заливки для защиты от загрязнения
МЭК 60695-11-10. Испытания на пожароопасность. Часть 11-10. Пламя для испытания. Методы испытания горизонтальным и вертикальным пламенем
МЭК 60974-7. Оборудование для дуговой сварки. Горелки
МЭК 60974-12. Оборудование для дуговой сварки. Соединительные устройства для сварочных кабелей
МЭК 61140. Защита от поражения электрическим током. Общие требования, связанные с электроустановками и электрооборудованием
МЭК 61558-2-4. Трансформаторы силовые, блоки питания и аналогичные изделия. Безопасность. Часть 2-4. Частные требования к изолирующим трансформаторам общего назначения
МЭК 61558-2-6. Трансформаторы силовые, блоки питания и аналогичные изделия. Безопасность. Часть 2-6. Частные требования к изолирующим трансформаторам безопасности общего назначения.
3. Термины и определения
В настоящем стандарте использованы термины и определения, приведенные в МЭК 60050-851 и МЭК 60664-1, а также следующие термины с соответствующими определениями:
3.1. Источник сварочного тока для дуговой сварки: оборудование для подачи тока и напряжения с характеристиками, отвечающими требованиям к выполнению дуговой сварки и смежных процессов.
Примечания
1. Источник сварочного тока для дуговой сварки может также обеспечивать обслуживание другого оборудования и вспомогательных принадлежностей, например, обеспечивать подачу энергии, направляемой на внутренние нужды, подачу охлаждающей жидкости, расходуемого электрода для дуговой сварки, а также газа для защиты дуги и зоны сварки.
2. Далее в тексте термин употребляется в форме "источник сварочного тока".
3.2. Промышленное и профессиональное применение: области применения, рассчитанные исключительно на специалистов или проинструктированных сотрудников.
3.3. Квалифицированный специалист, компетентное лицо, подготовленный сотрудник: сотрудник, способный к выполнению порученной ему работы и к распознаванию потенциальных опасностей за счет полученной профессиональной подготовки, приобретенных знаний и опыта, а также знания соответствующего оборудования.
3.4. Проинструктированный сотрудник: сотрудник, проинформированный о поставленных задачах и потенциальных опасностях в случае пренебрежения техникой безопасности и прошедший при необходимости определенную подготовку.
3.5. Типовое испытание (периодическое испытание продукции): испытание одного или нескольких устройств, имеющих заданную конструкцию, в целях проверки соответствия указанных устройств требованиям соответствующего стандарта или технических условий.
3.6. Контрольное испытание (приемо-сдаточное испытание): испытание, проводимое в отношении отдельно взятого устройства во время или после его изготовления в целях проверки соответствия указанного устройства требованиям соответствующего стандарта или технических условий или заданных критериев оценки.
3.7. Внешний осмотр: визуальный осмотр, проводимый в целях проверки отсутствия каких-либо отклонений от требований соответствующего стандарта.
3.8. Падающая внешняя характеристика: внешняя статическая характеристика источника сварочного тока является такой, что при увеличении тока нагрузки напряжение уменьшается более чем на 7 В/100 А.
3.9. Жесткая внешняя характеристика: внешняя статическая характеристика источника сварочного тока является такой, что при увеличении тока нагрузки напряжение уменьшается менее чем на 7 В/100 А либо увеличивается более чем на 10 В/100 А.
3.10. Статическая внешняя характеристика: соотношение напряжения к току на выходных зажимах источника сварочного тока при его подсоединении к стандартной нагрузке.
3.11. Сварочная цепь: набор проводящих элементов, предназначенный для прохождения через него сварочного тока.
Примечания
1. При дуговой сварке сварочная дуга является частью сварочного контура.
2. При определенных процессах дуговой сварки сварочная дуга может располагаться между двумя электродами. В этом случае свариваемая деталь необязательно является частью сварочного контура.
3.12. Цепь (контур) управления: цепь (контур) для оперативного управления источником сварочного тока и (или) для защиты силовых цепей (контуров).
3.13. Сварочный ток: ток, генерируемый источником сварочного тока в процессе сварки.
3.14. Напряжение под нагрузкой: напряжение между выходными зажимами в момент подачи сварочного тока его источником.
3.15. Напряжение без нагрузки (напряжение холостого хода): напряжение между выходными зажимами источника сварочного тока в момент, когда внешняя сварочная цепь разомкнута.
3.16. Стандартное значение: унифицированное значение, которое используется в качестве средства оценки того или иного параметра в целях сравнения, выверки, проверки и пр.
Примечание. Стандартные значения необязательно применимы при проведении реального процесса сварки.
3.17. Номинальный (стандартный) режим сварки: режим источника сварочного тока, находящегося под напряжением в условиях его тепловой стабилизации, определяемый номинальным сварочным током и напряжением при работе в режиме номинальной нагрузки при номинальных величинах напряжения питания и частоты или скорости вращения.
3.18. Стандартная нагрузка: практически безындукционная постоянная активная нагрузка с коэффициентом мощности не менее 0,99.
3.19. Номинальный (стандартный) сварочный ток : ток источника сварочного тока в режиме стандартной нагрузки при соответствующем номинальном (стандартном) напряжении нагрузки.
Примечание. Значения даются в виде среднеквадратичных значений в отношении переменного тока и среднеарифметических значений - в отношении постоянного тока.
3.20. Рабочее (стандартное) напряжение нагрузки : напряжение нагрузки источника сварочного тока с заданным линейным соотношением к стандартному сварочному току.
Примечания
