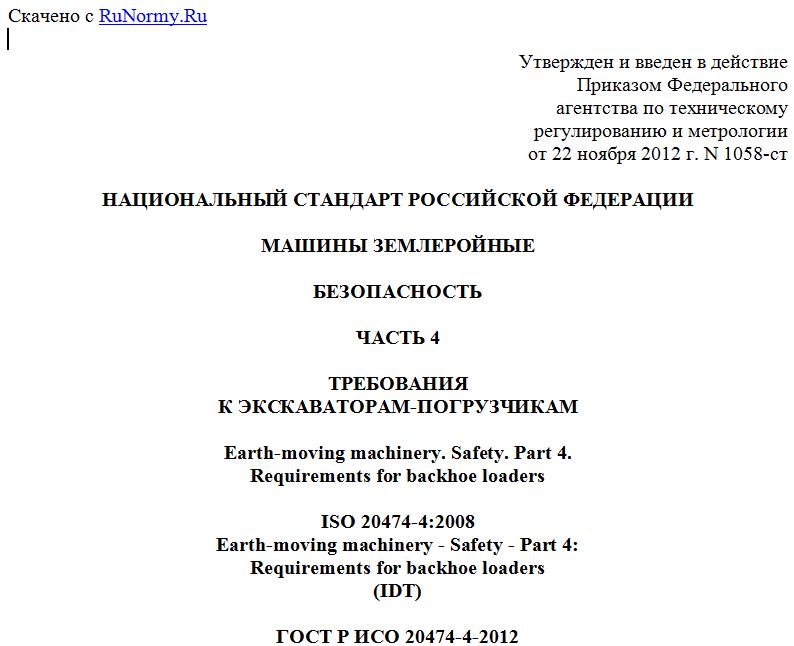

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2012 г. N 1058-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАШИНЫ ЗЕМЛЕРОЙНЫЕ
БЕЗОПАСНОСТЬ
ЧАСТЬ 4
ТРЕБОВАНИЯ
К ЭКСКАВАТОРАМ-ПОГРУЗЧИКАМ
Earth-moving machinery. Safety. Part 4.
Requirements for backhoe loaders
ISO 20474-4:2008
Earth-moving machinery - Safety - Part 4:
Requirements for backhoe loaders
(IDT)
ГОСТ Р ИСО 20474-4-2012
Группа Г45
ОКС 53.100
ОКП 48 1100
48 3570
Дата введения
1 января 2014 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Центральный научно-испытательный полигон строительных и дорожных машин" (ОАО "ЦНИП СДМ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 267 "Строительно-дорожные машины и оборудование"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2012 г. N 1058-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 20474-4:2008 "Машины землеройные. Безопасность. Часть 4. Требования к экскаваторам-погрузчикам" (ISO 20474-4:2008 "Earth-moving machinery - Safety - Part 4: Requirements for backhoe loaders").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальный стандарт Российской Федерации и действующие в этом качестве межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (gost.ru)
1. Область применения
Настоящий стандарт содержит специальные требования безопасности для экскаваторов-погрузчиков в соответствии с классификацией ИСО 6165. Настоящий стандарт следует использовать совместно с ИСО 20474-1, который содержит требования безопасности, общие для всех землеройных машин, а также с ИСО/ТС 20474-14, который содержит информацию по обеспечению обязательных требований безопасности различных стран или регионов. Эти специальные требования являются приоритетными по отношению к требованиям ИСО 20474-1.
Настоящий стандарт рассматривает все виды серьезных рисков и опасных ситуаций, имеющих отношение к землеройным машинам, когда их применяют по назначению, предусмотренному изготовителем, или при других видах работ (см. ИСО/ТС 20474-14). В настоящем стандарте определены необходимые технические мероприятия для устранения или снижения рисков, исходящих от серьезных опасностей, опасных ситуаций и событий в процессах ввода в эксплуатацию, работы и технического обслуживания. Настоящий стандарт не распространяется на машины, изготовленные до даты его публикации.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа.
ИСО 2330 Автопогрузчики вилочные. Вилочные захваты. Технические характеристики и испытания (ISO 2330, Fork-lift trucks - Fork arms - Technical characteristics and testing)
ИСО 6016 Машины землеройные. Методы измерения массы машин в целом, их рабочего оборудования и узлов (ISO 6016, Earth-moving machinery - Methods of measuring the masses of whole machines, their equipment and components)
ИСО 6165:2006 Машины землеройные. Основные типы. Идентификация, термины и определения (ISO 6165:2006, Earth-moving machinery - Basic types - Vocabulary)
ИСО 7096:2000 Машины землеройные. Лабораторная оценка вибрации сиденья оператора (ISO 7096:2000, Earth-moving machinery - Laboratory evaluation of operator seat vibration)
ИСО 7546 Машины землеройные. Ковши погрузчиков и погрузочные ковши экскаваторов. Расчет вместимости (ISO 7546, Earth-moving machinery - Loader and front loading excavator buckets - Volumetric ratings)
ИСО 14397-1:2007 Машины землеройные. Погрузчики и экскаваторы с оборудованием обратной лопаты и фронтальным ковшом. Часть 1. Расчет номинальной грузоподъемности и метод испытания для проверки расчетной опрокидывающей нагрузки (ISO 14397-1:2007, Earth-moving machinery - Loaders and backhoe loaders - Calculation of rated operating capacity and test method for verifying calculated tipping load)
ИСО 14397-2:2007 Машины землеройные. Погрузчики и экскаваторы с оборудованием обратной лопаты и фронтальным ковшом. Часть 2. Метод измерения усилий отрыва и грузоподъемности при максимальной высоте подъема (ISO 14397-2:2007, Earth-moving machinery - Loaders and backhoe loaders - Part 2: test method for measuring breakout forces and lift capacity to maximum lift height)
ИСО 20474-1:2008 Машины землеройные. Безопасность. Часть 1. Общие требования (ISO 20474-1:2008, Earth-moving machinery - Safety - Part 1: General requirements)
3. Термины и определения
В настоящем стандарте применены термины и определения, содержащиеся в ИСО 20471-1.
3.1 экскаватор-погрузчик (backhoe loader): Самоходная гусеничная или колесная машина с основной несущей рамой, предназначенной для навески рабочего оборудования спереди и обратной лопаты сзади (обычно с аутригерами или стабилизаторами). Примечание 1 - В режиме экскаватора (ковш обратная лопата) машина устанавливается стационарно и в нормальном режиме копает ниже уровня грунта. Примечание 2 - В режиме погрузчика (ковш прямая лопата) машина нагружается за счет движения вперед. Примечание 3 - Нормальный режим работы экскаватора включает в себя копание, подъем, поворот и разгрузку материала. Работа в нормальном режиме погрузчика включает в себя наполнение, подъем, транспортирование и разгрузку материала. [ИСО 6165:2006, статья 4.3]
3.2 мини-экскаватор-погрузчик (compact backhoe loader): Мини-экскаватор-погрузчик с эксплуатационной массой менее 4500 кг в соответствии с ИСО 6016, спроектированный для работы в ограниченном пространстве.
3.3 гидравлическое подъемное усилие (hydraulic lift capacity): Максимальная масса, которая может быть поднята стрелой с вилами из любой горизонтальной позиции, ограниченная значением рабочего давления в гидросистеме по ИСО 14397-2.
4. Требования безопасности и/или меры защиты
4.1. Основные положения
Экскаваторы-погрузчики должны отвечать требованиям безопасности и/или мерам защиты ИСО 20474-1, специальные требования отсутствуют.
4.2. Защита
4.2.1 Устройства защиты при опрокидывании (ROPS)
Применяют ИСО 20474-1 (пункт 4.3.3).
Обеспечение обязательных национальных и/или региональных условий - по ИСО/ТС 20474-14.
4.3. Кабина оператора
4.3.1 Минимальное окружающее пространство
В экскаваторах-погрузчиках с открывающимся задним окном высота кабины над SIP (контрольная точка сиденья) должна быть не менее 900 мм.
4.3.2 Органы управления
Обеспечение обязательных национальных и/или региональных условий - по ИСО/ТС 20474-14.
4.3.3 Сиденье оператора
Следует выполнять требования ИСО 20474-1 (пункт 4.4.1); дополнительно сиденье должно соответствовать требованиям ИСО 7096, которое включает в себя требования ЕМ5.
Обеспечение обязательных национальных и/или региональных условий - по ИСО/ТС 20474-14.
4.4. Устройства предупредительной сигнализации
Обеспечение обязательных национальных и/или региональных условий - по ИСО/ТС 20474-14.
4.5. Устойчивость
4.5.1 Основные положения
Следует выполнять требования ИСО 20474-1 (пункт 4.11) с дополнениями, которые даны в 4.5.2 и 4.5.3.
Примечание - Все номинальные значения нагрузки, которые указаны ниже, определяют в процессе испытаний и/или расчетов машин, применительно к горизонтальному уровню и твердой опорной поверхности испытательной площадки.
При определении эксплуатационной нагрузки и размеров рабочего оборудования необходимо учитывать массу, плотность и расположение центра тяжести груза, а также собственную массу рабочего оборудования и крепежа.
Должен обеспечиваться четырехкратный запас прочности гидравлических шлангов по отношению к рабочему давлению.
Для обеспечения необходимой устойчивости следует определять номинальную грузоподъемность при различных видах применения согласно 4.5.2 и 4.5.3.
4.5.2 Режим погрузчика
4.5.2.1 Основные положения
При работе в режиме погрузчика номинальную грузоподъемность определяют в транспортном положении в соответствии с требованиями изготовителя.
