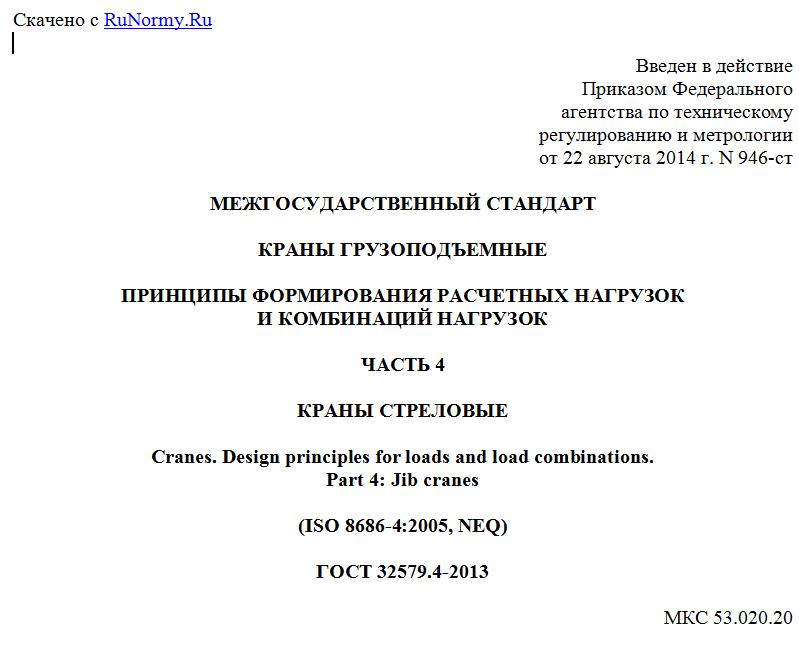

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 августа 2014 г. N 946-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КРАНЫ ГРУЗОПОДЪЕМНЫЕ
ПРИНЦИПЫ ФОРМИРОВАНИЯ РАСЧЕТНЫХ НАГРУЗОК
И КОМБИНАЦИЙ НАГРУЗОК
ЧАСТЬ 4
КРАНЫ СТРЕЛОВЫЕ
Cranes. Design principles for loads and load combinations.
Part 4: Jib cranes
(ISO 8686-4:2005, NEQ)
ГОСТ 32579.4-2013
МКС 53.020.20
Дата введения
1 июня 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Закрытым акционерным обществом "РАТТЕ" (ЗАО "РАТТЕ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол N 62-П от 03.12.2013)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 августа 2014 г. N 946-ст межгосударственный стандарт ГОСТ 32579.4-2013 введен в действие в качестве национального стандарта Российской Федерации с 01 июня 2015 г.
5 Настоящий стандарт соответствует международному стандарту ISO 8686-4:2005 "Cranes - Design principles for loads and load combinations - Part 4: Jib cranes" (Краны грузоподъемные. Принципы формирования нагрузок и комбинаций нагрузок. Часть 4: Стреловые краны).
Степень соответствия - неэквивалентная (NEQ)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт является четвертой частью серии стандартов "Краны грузоподъемные. Принципы формирования расчетных нагрузок и комбинаций нагрузок", и содержит основные правила определения расчетных нагрузок при проектировании стреловых кранов, не вошедшие в 1-ю часть стандарта.
В настоящем стандарте учтены основные нормативные положения следующих международных стандартов:
- ИСО 8686-1:2012 "Краны грузоподъемные. Принципы формирования нагрузок и комбинаций нагрузок. Часть 1: Основные положения". (ISO 8686-1:2012 "Cranes - Design principles for loads and load combinations - Part 1: General").
- ИСО 8686-4:2005 "Краны грузоподъемные. Принципы формирования нагрузок и комбинаций нагрузок. Часть 4: Стреловые краны". (ISO 8686-4:2005 "Cranes - Design principles for loads and load combinations - Part 4: Jib cranes").
1. Область применения
Настоящий стандарт устанавливает принципы определения расчетных нагрузок и их комбинаций, сформулированные в ГОСТ 32579.1, используемых для расчетного подтверждения работоспособности и долговечности кранов стреловых (кранов стрелового типа по ГОСТ 27555) и их механических элементов.
Настоящий стандарт распространяется на все виды стреловых грузоподъемных кранов, а также грузоподъемные лебедки и элементы этих кранов, проектируемые и/или изготавливаемые отдельно.
Стандарт не распространяется на:
- краны, устанавливаемые на судах и плавучих сооружениях;
- краны, устанавливаемые в шахтах;
- краны, являющиеся элементами специального технологического оборудования.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 27.002-89 Надежность в технике. Основные понятия. Термины и определения
ГОСТ 27555-87 (ИСО 4306-1-85) Краны грузоподъемные. Термины и определения
ГОСТ 32579.1-2013 Краны грузоподъемные. Принципы формирования нагрузок и комбинаций нагрузок. Часть 1. Общие положения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины, приведенные в ГОСТ 27.002, ГОСТ 27555, а также в ГОСТ 32579.1.
4. Обозначения
Условные обозначения, использованные в данном стандарте, приведены в таблице 1 ГОСТ 32579.1. Остальные символы определены в соответствующих местах текста настоящего стандарта.
5. Общие положения
Для расчета элементов кранов по критериям работоспособности и долговечности используются методы расчета, комбинации нагрузок и коэффициенты, приведенные в ГОСТ 32579.1. В настоящем стандарте приведены уточнения отдельных положений и коэффициентов применительно к расчету стреловых кранов.
Расчет крана и его элементов производится с учетом наиболее неблагоприятного сочетания воздействий, с учетом его конструкции и условий эксплуатации, которые установлены в техническом задании на проектирование крана. При расчете необходимо руководствоваться следующими положениями:
а) кран принимается в наиболее неблагоприятном положении и конфигурации, а нагрузки задаются действующими по величине, месту приложения (для подвижных нагрузок) и направлению таким образом, чтобы они создавали наибольшие напряжения в расчетных точках, выбранных для оценки;
б) при необходимости в расчете могут учитываться кроме нагрузок и комбинаций, определенных в ГОСТ 32579.1, дополнительные нагрузки и комбинации, которые требуются для более адекватного моделирования реальных условий нагружения крана;
в) при определении нагруженности отдельных элементов металлической конструкции необходимо анализировать влияние упругих деформаций и неточностей изготовления, которые могут искажать кинематику конструкции (например, приводить к изменению вылета стреловой системы) и вызывать перераспределение нагрузок в статически неопределимых системах.
Для расчета элементов крана по критериям работоспособности и долговечности могут быть использованы иные методики моделирования нагрузок, если они подтверждены опытом проектирования и эксплуатации.
6. Расчетные нагрузки и коэффициенты
6.1 Динамические коэффициенты
Определение динамических коэффициентов для различных видов нагружения рассмотрено в ГОСТ 32579.1. Дополнительные рекомендации по определению динамических коэффициентов для основных нагрузок представлены в таблице 1 настоящего стандарта.
Таблица 1
Дополнительные рекомендации по выбору динамических
коэффициентов
Номер строки i в таблице 4 ГОСТ 32579.1 Ссылки на ГОСТ 32579.1 Дополнительные указания по определению коэффициентов
1 6.2.1 , a = 0,1. Если эффект воздействия является неблагоприятным (повышает напряжения), то в формуле принимается знак плюс, в противном случае - минус
2 6.2.2.2 Для портальных кранов со ступенчатым управлением приводом: монтажных - , крюковых - , грейферных - . Для портальных кранов с бесступенчатым управлением приводом: монтажных - , крюковых - , грейферных -
2 6.2.2.3 Применимо для кранов, работающих с грейфером или магнитом
