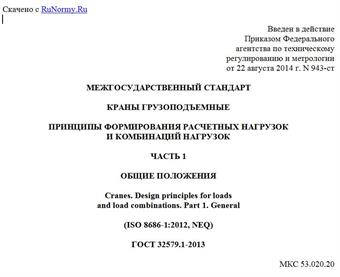

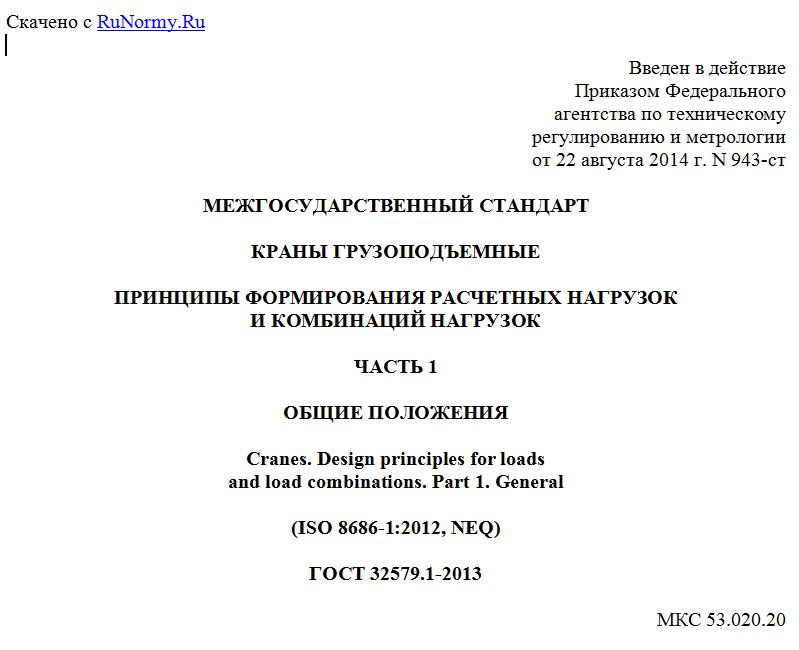

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 августа 2014 г. N 943-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КРАНЫ ГРУЗОПОДЪЕМНЫЕ
ПРИНЦИПЫ ФОРМИРОВАНИЯ РАСЧЕТНЫХ НАГРУЗОК
И КОМБИНАЦИЙ НАГРУЗОК
ЧАСТЬ 1
ОБЩИЕ ПОЛОЖЕНИЯ
Cranes. Design principles for loads
and load combinations. Part 1. General
(ISO 8686-1:2012, NEQ)
ГОСТ 32579.1-2013
МКС 53.020.20
Дата введения
1 июня 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Закрытым акционерным обществом "РАТТЕ" (ЗАО "РАТТЕ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол N 62-П от 03.12.2013)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 августа 2014 г. N 943-ст межгосударственный стандарт ГОСТ 32579.1-2013 введен в действие в качестве национального стандарта Российской Федерации с 01 июня 2015 г.
5 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ИСО 8686-1:2012 "Краны грузоподъемные. Принципы формирования нагрузок и комбинаций нагрузок. Часть 1: Основные положения" (ISO 8686-1:2012 "Cranes - Design principles for loads and load combinations - Part 1: General").
Степень соответствия - неэквивалентная (NEQ)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт, устанавливающий правила определения расчетных нагрузок для проектирования грузоподъемных кранов, является первой частью комплекса стандартов "Краны грузоподъемные. Принципы формирования расчетных нагрузок и комбинаций нагрузок".
В стандарте учтены основные нормативные положения следующих международных и европейских стандартов:
- ИСО 8686-1:2012 "Краны грузоподъемные. Принципы формирования нагрузок и комбинаций нагрузок. Часть 1: Основные положения" (ISO 8686-1:2012 "Cranes - Design principles for loads and load combinations - Part 1: General").
- ЕН 13001-1:2010 "Безопасность грузоподъемного крана. Общие требования к проектированию. Часть 1. Основные принципы и требования" (EN 13001-1:2010 "Cranes safety - General design - Part 1: General principles and requirements (consolidated version)").
- ЕН 13001-2:2012 "Безопасность грузоподъемного крана. Общие требования к проектированию. Часть 2. Воздействие нагрузок" (EN 13001-2:2012 "Cranes safety - General design - Part 2: Load actions").
- ЕН 13001-3-1:2012 "Безопасность грузоподъемного крана. Общие требования к проектированию. Часть 3-1. Предельное состояние и подтверждение соответствия стальных конструкций" (EN 13001-3-1:2012 "Cranes - General Design - Part 3-1: Limit States and proof competence of steel structure").
1. Область применения
Настоящий стандарт устанавливает общие принципы определения расчетных нагрузок и их комбинаций, используемых для проектирования грузоподъемных кранов и их механических элементов.
Настоящий стандарт распространяется на все виды грузоподъемных кранов, указанных в специальных частях настоящего стандарта, а также грузоподъемные лебедки, тали и элементы грузоподъемных кранов, проектируемые и/или изготавливаемые отдельно.
Стандарт не распространяется на:
- плавучие краны и краны, устанавливаемые на судах и плавучих сооружениях;
- грузоподъемные краны, устанавливаемые в шахтах;
- краны, работающие только с навесным оборудованием (вибропогружателями, буровым оборудованием и пр.);
- краны, являющиеся элементами специального технологического оборудования;
- подъемники и вышки.
Действие стандарта распространяется на вновь проектируемые краны, а также на краны, впервые ввозимые на территорию в национальных стандартах государств, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 1451-77 Краны грузоподъемные. Нагрузка ветровая. Нормы и метод определения.
ГОСТ 27.002-89 Надежность в технике. Основные понятия. Термины и определения.
ГОСТ 27555-87 (ИСО 4306-1-85) Краны грузоподъемные. Термины и определения.
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины ГОСТ 27.002 и ГОСТ 27555, а также следующие термины с соответствующими определениями:
3.1 несущая способность конструкции: Максимальная нагрузка, которую может выдерживать конструкция без потери функциональных качеств.
3.2 прочность: Способность объекта сопротивляться разрушению или возникновению пластических деформаций под действием приложенных нагрузок.
3.3 номинальное значение нагрузки: Значение нагрузки, установленное в технической документации для заданных условий нормальной эксплуатации или вычисленное по жесткой кинематической модели с использованием проектных значений масс и ускорений.
3.4 критерии работоспособности: Расчетные условия невозникновения внезапных отказов, чрезмерных упругих деформаций или длительно незатухающих колебаний крана или его элементов.
3.5 критерии долговечности: Расчетные условия невозникновения постепенных отказов элементов крана в течение заданного периода эксплуатации.
3.6 предельное напряжение: Максимальное значение напряжения, принятого в качестве критерия отказа по определенному виду предельного состояния (например, предел текучести, предел прочности, критическое напряжение потери устойчивости и др.).
3.7 грузоподъемное устройство: Устройство для подъема грузов, которым может быть грузоподъемный кран любого типа, грузоподъемная лебедка, таль.
3.8 рабочее состояние: Состояние крана, в котором он полностью смонтирован и способен выполнять все установленные в технической документации функции с помощью своих механизмов.
3.9 нерабочее состояние: Состояние крана, при котором он находится без груза, установлен в специальное положение, предусмотренное инструкцией по эксплуатации, и отключен от источника энергии.
4. Обозначения
Основные условные обозначения, использованные в данном стандарте, приведены в таблице 1. Остальные символы определены в соответствующих местах текста.
Таблица 1
Условные обозначения, использованные в данном стандарте
Символ Описание
Динамический коэффициент
Динамический коэффициент для масс крана при подъеме груза
a Коэффициент, используемый для определения значения
Динамический коэффициент для случая подъема груза с земли
