"ГОСТ Р 56179-2014 (ЕН 81-77:2013). Национальный стандарт Российской Федерации. Лифты. Специальные требования безопасности при сейсмических воздействиях"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

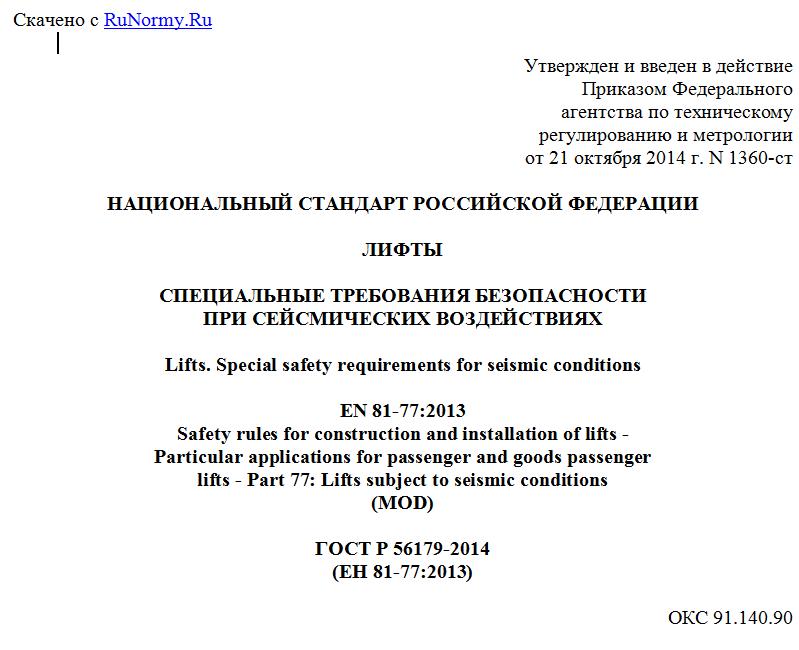

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 октября 2014 г. N 1360-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ЛИФТЫ

СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
ПРИ СЕЙСМИЧЕСКИХ ВОЗДЕЙСТВИЯХ

Lifts. Special safety requirements for seismic conditions

EN 81-77:2013
Safety rules for construction and installation of lifts -
Particular applications for passenger and goods passenger
lifts - Part 77: Lifts subject to seismic conditions
(MOD)

ГОСТ Р 56179-2014
(ЕН 81-77:2013)

ОКС 91.140.90

ОКП 48 3600

Дата введения
1 июля 2015 года

Предисловие

1. Подготовлен Некоммерческим партнерством "Российское лифтовое объединение", ОАО "Карачаровский механический завод" на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим Комитетом по стандартизации ТК 209 "Лифты, эскалаторы, пассажирские конвейеры и подъемные платформы для инвалидов".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 21 октября 2014 г. 1360-ст.
4. Настоящий стандарт является модифицированным по отношению к европейскому региональному стандарту ЕН 81-77:2013 "Правила безопасности по устройству и установке лифтов. Специальные применения пассажирских и грузопассажирских лифтов. Часть 77. Лифты как объект сейсмических воздействий" (EN 81-77:2013 Safety rules for construction and installations of lifts. Particular applications for passenger and goods passenger lifts. Part 77: Lifts subject to seismic conditions) путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту. При этом дополнительные положения и требования, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации, выделены курсивом.
Наименование настоящего стандарта изменено относительно указанного европейского регионального стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
5. Настоящий стандарт может быть применен на добровольной основе для соблюдения требований технического регламента Таможенного союза "Безопасность лифтов".
6. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

Введение

Задачей настоящего стандарта является определение дополнительных требований безопасности к лифтам для обеспечения защиты людей и предметов от рисков, связанных с использованием, техническим обслуживанием, инспектированием и аварийной работой лифтов, подвергшихся сейсмическим воздействиям.
Цель настоящего стандарта заключается в том, чтобы:
- исключить гибель людей и уменьшить тяжесть травм;
- исключить опасность блокирования людей в лифте;
- исключить повреждения оборудования и зданий;
- исключить нанесение вреда окружающей среде, связанное с утечкой масла;
- уменьшить число лифтов, выводимых из эксплуатации.
По каждому контракту между заказчиком и поставщиком/монтажной организацией должно быть согласование относительно учитываемого расчетного ускорения ad и наиболее эффективной позицией системы сейсмического обнаружения, если она имеется, и системы обнаружения первичной сейсмоволны, если она имеется. Проектировщик здания или владелец здания должен установить расчетное ускорение ad, которое будет документально оформлено в документации на лифт, передаваемой поставщиком лифта владельцу здания.
В настоящем стандарте рассматриваются только эффекты землетрясений, а не их характер.
В связи с различием характеристик сейсмических явлений, принятых в нормативных документах Российской Федерации (шкала MSK - 64) и в Еврокоде 8 - ЕН 1998-1:2004, для определения расчетного ускорения при сейсмических воздействиях Приложение B ЕН 81-77 приведено в стандарте как справочное, а Приложение A откорректировано с учетом требований нормативных документов Российской Федерации в области строительства в сейсмических районах.

1. Область применения

1.1. Настоящий стандарт устанавливает специальные требования безопасности к конструкции и установке в зданиях, сооружениях, расположенных в сейсмичных районах, новых электрических лифтов с приводом трения, приводом с барабаном или звездочкой и гидравлических лифтов.
1.2. Настоящий стандарт допускается использовать при замене отработавших назначенный срок службы лифтов в качестве нормативной базы.
1.3. Настоящий стандарт не распространяется на лифты сейсмической категории 0 (см. таблицу A.1).
1.4. Настоящий стандарт устанавливает дополнительные требования к ГОСТ Р 53780.
1.5. Настоящий стандарт не рассматривает другие риски, являющиеся следствием сейсмических событий (например: пожар, наводнение, взрыв).

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты и документы:
ГОСТ Р 52382-2010 (ЕН 81-72:2003) Лифты пассажирские. Лифты для пожарных (ЕН 81-72:2003 "Правила безопасности по устройству и установке лифтов. Специальные применения пассажирских и грузопассажирских лифтов. Часть 72. Лифты для пожарных", MOD)
ГОСТ Р 53780-2010 (ЕН 81-1:1998, ЕН 81-2:1998) Лифты. Общие требования безопасности к устройству и установке (ЕН 81-1:1998 "Правила безопасности по устройству и установке лифтов. Часть 1. Лифты электрические", ЕН 81-2:1998 "Правила безопасности по устройству и установке лифтов. Часть 2. Лифты гидравлические", MOD)
СП 14.13330.2014 Строительство в сейсмических районах
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Точка зацепления: точка опасного контакта между гибкими элементами (например: канатами, цепями, подвесным кабелем и т.п.) и фиксированными элементами (например: кронштейнами направляющих, болтами зажимов направляющих, стыковыми накладками, лопастями и подобными устройствами).
3.2. Расчетное сейсмическое ускорение ad: ускорение в горизонтальном направлении, которое должно быть использовано при расчете сил и моментов, действующих на лифт в результате сейсмических событий (см. Приложения A и B).
3.3. Категории сейсмостойкости лифтов: категории, устанавливаемые в зависимости от величины расчетного ускорения ad.
Примечание. В таблице A.1 Приложения A приведены сейсмические категории лифтов.

3.4. Первичная сейсмоволна (P-волна): тип упругой волны, производимой землетрясениями.
Примечание. Предварительное предупреждающее оповещение о землетрясении возможно за счет обнаружения неразрушающих первичных сейсмоволн (см. Приложение C).

3.5. Вторичная сейсмоволна (S-волна): тип упругой волны, производимой землетрясениями.
Примечание. Вторичные сейсмоволны являются разрушающими и прибывают позднее первичных сейсмоволн.

3.6. Сейсмический пороговый уровень: величина сейсмического ускорения, которое используется для приведения в действие системы сейсмического обнаружения.
3.7. Сейсмический режим работы лифта: специальный режим работы лифта после активации системы сейсмического обнаружения.
3.8. Режим "сейсмическая готовность": специальный режим работы лифта после обнаружения первичной сейсмоволны без активации системы сейсмического обнаружения.
3.9. Режим "нормальная работа": режим, при котором управление осуществляется пользователем.
3.10. Термокомпенсационный стык: узел, предназначенный для безопасной компенсации вызываемого теплом расширения и сжатия разных конструкционных материалов, для поглощения вибрации или для разрешения обеспечения перемещений вследствие осадки грунта или землетрясений.

4. Перечень существенных опасностей

В этом пункте приводятся опасности, опасные ситуации и события, рассматриваемые на основе оценки риска как существенные, а также меры или средства для устранения или уменьшения риска (см. таблицу 1).

Таблица 1

Перечень существенных опасностей

N Опасности Соответствующие пункты
1 Ускорение, замедление 5.4.1, 5.5, 5.8.2
2 Стационарные элементы лифта, установленные в шахте 5.2
Для просмотра документа целиком скачайте его >>>
