"ГОСТ 32576.3-2013. Межгосударственный стандарт. Краны грузоподъемные. Средства доступа, ограждения и защиты. Часть 3. Краны башенные"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

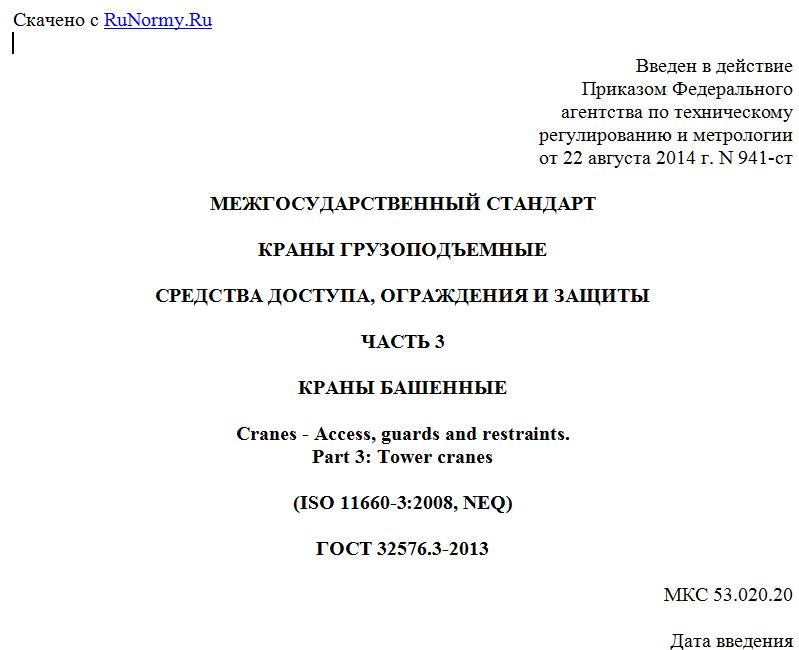

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 августа 2014 г. N 941-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КРАНЫ ГРУЗОПОДЪЕМНЫЕ

СРЕДСТВА ДОСТУПА, ОГРАЖДЕНИЯ И ЗАЩИТЫ

ЧАСТЬ 3

КРАНЫ БАШЕННЫЕ

Cranes - Access, guards and restraints.
Part 3: Tower cranes

(ISO 11660-3:2008, NEQ)

ГОСТ 32576.3-2013

МКС 53.020.20

Дата введения
1 июня 2015 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 РАЗРАБОТАН Закрытым акционерным обществом "РАТТЕ" (ЗАО "РАТТЕ") и Обществом с ограниченной ответственностью "Региональный инженерно-консультационный центр башенного краностроения" (ООО "РИКЦ БК")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол N 62-П от 03.12.2013)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 августа 2014 г. N 941-ст межгосударственный стандарт ГОСТ 32576.3-2013 введен в действие в качестве национального стандарта Российской Федерации с 01 июня 2015 г.
5 Настоящий стандарт соответствует международному стандарту ISO 11660-3:2008 "Cranes - Access, guards and restraints. Part 3: Tower cranes" (Краны грузоподъемные. Средства доступа, ограждения и защиты. Часть 3. Башенные краны).
Степень соответствия - неэквивалентная (NEQ)
6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

Настоящий стандарт является частью серии стандартов "Краны грузоподъемные. Средства доступа, ограждения и защиты" и устанавливает специальные требования к средствам доступа, защиты и ограждениям, применяемым в конструкции кранов башенных для обеспечения безопасности в процессе эксплуатации, в том числе технического обслуживания, контроля технического состояния, монтажа, демонтажа и в чрезвычайных ситуациях в целях защиты персонала от движущихся частей, падающих предметов или токоведущих частей. Стандарт разработан с учетом основных нормативных положений международного стандарта ИСО 11660-3:2008 Краны грузоподъемные. Средства доступа, ограждения и защиты. Часть 3. Башенные краны (ISO 11660-3:2008 Cranes - Access, guards and restraints. Part 3: Tower cranes). Применение положений данного стандарта на добровольной основе может быть использовано при подтверждении и оценке соответствия грузоподъемных кранов требованиям Технического регламента Таможенного союза "О безопасности машин и оборудования" (ТР ТС 010/2011).

1. Область применения

Настоящий стандарт содержит общие требования к средствам доступа, ограждения и защиты башенных кранов (далее - "краны") согласно терминам [1] и [2] и устанавливает специальные требования к средствам доступа, защиты и ограждениям, применяемым в конструкции кранов для обеспечения безопасности в процессе эксплуатации, в том числе технического обслуживания, контроля технического состояния, монтажа, демонтажа и в чрезвычайных ситуациях в целях защиты персонала от движущихся частей, падающих предметов или токоведущих частей.
Общие требования к средствам доступа, ограждения и защиты для кранов устанавливают в национальных стандартах государств, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта <*> и [3].
--------------------------------
<*> В Российской Федерации действует ГОСТ Р 55178-2012 (ИСО 11660-1:2008) "Краны грузоподъемные. Средства доступа, ограждения и защиты. Часть 1. Общие положения".

Настоящий стандарт применим ко всем новым башенным кранам, изготовленным по истечении одного года после его утверждения. Стандарт не имеет целью требовать замены или модернизации существующего оборудования. Однако при модернизации оборудования требования к его свойствам должны быть пересмотрены в соответствии с данным стандартом. Если выполнение требований стандарта при модернизации вызывает существенные изменения конструкции, то возможность и необходимость приведения оборудования в соответствие с требованиями данного стандарта должна определяться изготовителем (проектировщиком), а при его отсутствии - организацией, выполняющей его функции, а последующие изменения должны быть выполнены владельцем (пользователем) в течение одного года.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 13556-91 Краны башенные. Общие технические условия
ГОСТ 27555-87 (ИСО 4306-1-85) Краны грузоподъемные. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены термины с соответствующими определениями, приведенные в ГОСТ 13556, ГОСТ 27555, [1], [2], [4] - [11].

4. Система средств доступа

4.1 Общие положения
Должны быть предусмотрены безопасные средства доступа ко всем элементам крана, требующим присутствия обслуживающего персонала для монтажа, обслуживания и управления.
Доступ на кран и к его составным частям в общем случае обеспечивается системой средств доступа, состоящей из лестниц, площадок и галерей, оборудованных перилами, и других элементов, обеспечивающих необходимый уровень безопасности обслуживающего персонала.
4.2 Требования к устройству средств доступа
4.2.1 Общие требования к проходам, площадкам и лестницам
4.2.1.1 Ввиду опасности захвата, защемления и т.д. при проходе между движущимися частями в местах возможного нахождения людей между движущимися частями необходимо обеспечить безопасное расстояние минимум 0,5 м. В местах, где невозможно обеспечить такое расстояние, необходима установка ограждений (где это возможно), нанесение предупреждающей окраски и предупредительных надписей.
4.2.1.2 Для лестниц и наклонных лестниц рекомендуется использовать следующие размеры:
- шаг ступеней лестницы 200 мм с предельным отклонением по шагу ступеней +/- 8 мм в стыках секций и +/- 3 мм в пределах одной секции;
- ширина лестницы - не менее 500 мм;
- ширина посадочных лестниц - не менее 600 мм.
4.2.1.3 Для всех типов башенных кранов длина первого лестничного марша крутонаклонных и вертикальных лестниц должна быть не более 10 м.
Устройство крутонаклонных лестниц над люками не допускается. При высоте лестниц более 10 м через каждые 6 - 8 м должны быть устроены площадки для отдыха.
К крутонаклонным и вертикальным лестницам на башенных кранах предъявляются следующие дополнительные требования:
- нижняя часть защитного ограждения должна находиться на высоте от уровня настила нижней площадки - 2500 мм;
- минимальное расстояние от лестницы до защитного ограждения должно быть не менее 700 мм;
- ограждение лестницы в виде дуг не требуется, если лестница проходит внутри решетчатой башни сечением не более 900 x 900 или трубчатой башни диаметром не более 1000 мм;
- диаметр ступени лестницы - 16+4 мм;
- шаг ступеней лестницы - не более 300 мм.
На самомонтируемых кранах лестничные марши должны быть расположены таким образом, чтобы предотвратить падение человека с высоты более 10 м.
Если для аварийной эвакуации из системы доступа с приводом используется лестница, то рекомендуется использовать следующие размеры:
- ширина лестницы - 0,2 м;
- расстояние между центральной линией ступеньки и вертикальной поверхностью - 0,1 м.
Разрешается использование ступени для одной ноги.
4.2.1.4 Если кабина управления расположена на высоте более 30 м, рекомендуется использовать систему доступа с приводом (лифт, подъемник крановый).
