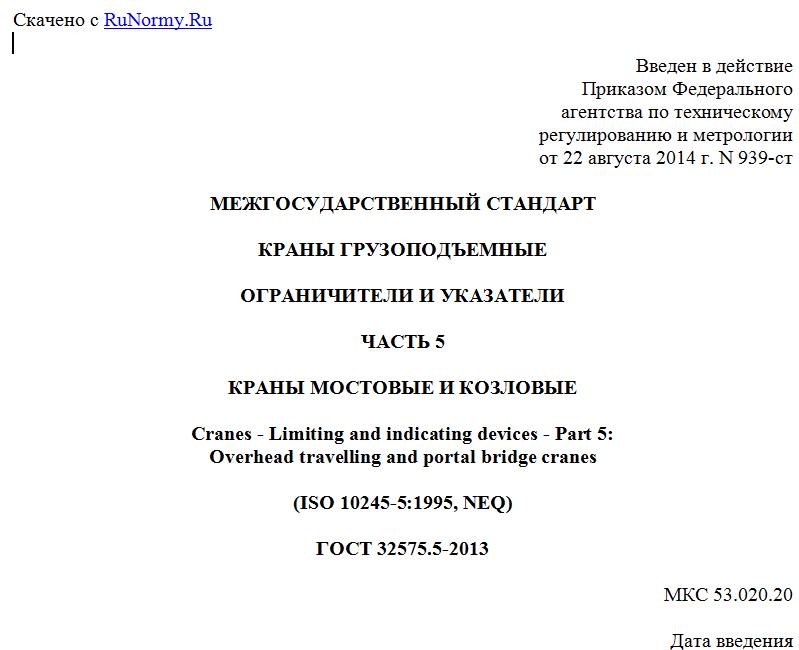

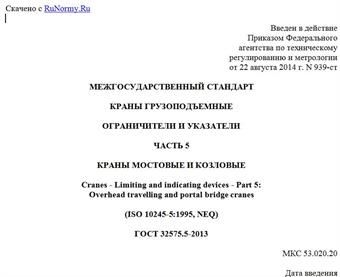

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 августа 2014 г. N 939-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КРАНЫ ГРУЗОПОДЪЕМНЫЕ
ОГРАНИЧИТЕЛИ И УКАЗАТЕЛИ
ЧАСТЬ 5
КРАНЫ МОСТОВЫЕ И КОЗЛОВЫЕ
Cranes - Limiting and indicating devices - Part 5:
Overhead travelling and portal bridge cranes
(ISO 10245-5:1995, NEQ)
ГОСТ 32575.5-2013
МКС 53.020.20
Дата введения
1 июня 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Закрытым акционерным обществом "РАТТЕ" (ЗАО "РАТТЕ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол N 62-П от 03.12.2013)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 августа 2014 г. N 939-ст межгосударственный стандарт ГОСТ 32575.5-2013 введен в действие в качестве национального стандарта Российской Федерации с 01 июня 2015 г.
5 Настоящий стандарт соответствует международному стандарту ISO 10245-5:1995 "Cranes - Limiting and indicating devices - Part 5: Overhead travelling and portal bridge cranes" (Краны грузоподъемные. Ограничители и указатели. Часть 5: Краны мостовые и козловые).
Степень соответствия - неэквивалентная (NEQ)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт является 5-й частью серии стандартов "Краны грузоподъемные. Ограничители и указатели" и содержит особые требования к ограничителям и указателям рабочих параметров, устанавливаемых на кранах мостовых и козловых, не вошедшие в 1-ю часть стандарта. Стандарт разработан с учетом основных нормативных положений международных стандартов ИСО 10245-1:2008 Краны грузоподъемные. Ограничители и указатели. Часть 1: Общие положения. (ISO 10245-1:2008 Cranes - Limiting and indicating devices - Part 1: General) и ИСО 10245-5:1995 Краны грузоподъемные. Ограничители и указатели. Часть 5: Краны мостовые и козловые. (ISO 10245-5:1995 Cranes - Limiting and indicating devices - Part 5: Overhead travelling and portal bridge cranes). Применение положений данного стандарта на добровольной основе может быть использовано при подтверждении и оценке соответствия грузоподъемных кранов требованиям Технического регламента Таможенного союза "О безопасности машин и оборудования" (ТР ТС 010/2011).
1. Область применения
Настоящий стандарт устанавливает общие требования к ограничителям и указателям рабочих параметров мостовых и козловых кранов (далее - "краны") согласно классификации [1] и [2] применительно к нагрузкам и движениям, эксплуатации и окружающей среде.
Общие требования к ограничителям и указателям для кранов устанавливают в национальных стандартах государств, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта <1>.
--------------------------------
<1> В Российской Федерации действует ГОСТ Р 55179-2012 (ИСО 10245-1:2008) "Краны грузоподъемные. Ограничители и указатели. Часть 1. Общие положения".
Настоящий стандарт применим ко всем новым кранам, изготовленным после истечения одного года после его утверждения. Стандарт не имеет целью требовать замены или модернизации существующего оборудования. Однако при модернизации оборудования требования к его свойствам должны быть пересмотрены в соответствии с данным стандартом. Если выполнение требований стандарта при модернизации вызывает существенные изменения конструкции, то возможность и необходимость приведения оборудования в соответствие с требованиями данного стандарта должна определяться изготовителем (проектировщиком), а при его отсутствии - организацией, выполняющей его функции, а последующие изменения должны быть выполнены владельцем (пользователем) в течение одного года.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 1451-77 Краны грузоподъемные. Нагрузка ветровая
ГОСТ 27555-87 (ИСО 4306-1-85) Краны грузоподъемные. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины с соответствующими определениями, приведенные в ГОСТ 27555, [1], [2] и [3].
4. Ограничители грузоподъемности
4.1 Ограничители грузоподъемности должны устанавливаться на всех кранах, имеющих номинальную грузоподъемность 3 т и выше.
4.2 Краны должны оснащаться ограничителями грузоподъемности также в том случае, если:
- имеется опасность опрокидывания;
- допускается вероятность перегрузки крана по технологии производства.
Примечания:
- для канатных или цепных талей грузоподъемностью не более 10 т, а также при использовании этих талей в качестве механизма подъема кранов, у которых номинальная грузоподъемность не изменяется в зависимости от положения груза, оценка риска может показать, что установка ограничителя грузоподъемности и указателя номинальной грузоподъемности не является необходимой;
- при использовании цепной тали в качестве механизма подъема крана, для которого установка ограничителя грузоподъемности обязательна, муфта предельного момента не может служить заменой ограничителя грузоподъемности крана.
4.3 Ограничитель грузоподъемности должен допускать работу механизма подъема с номинальным грузом с учетом среднего расчетного значения ускорения. Как правило, ограничитель должен быть настроен на соответствующее значение и опломбирован при испытаниях на месте установки. Для серийно выпускаемых кранов допускается настройка на предприятии-изготовителе, при этом должна быть учтена упругость моста крана, для которого предназначен ограничитель.
4.4 При проектировании крана в случае необходимости следует изменить его конструкцию таким образом, чтобы уменьшить чувствительность ограничителя грузоподъемности к динамическим нагрузкам.
4.5 Ограничитель грузоподъемности должен быть настроен на значение не более 125% от номинальной грузоподъемности.
4.6 Если в отдельных положениях грузозахватного органа номинальная грузоподъемность крана оказывается меньше грузоподъемности механизма подъема, должны быть запрещены любые движения крана, приводящие к увеличению перегрузки (пример дан на рисунке 1).
QL - номинальная грузоподъемность крана
Рисунок 1 - Пример ограничения номинальной
грузоподъемности по длине моста
Номинальная грузоподъемность ограничивается на консоли козлового крана (например, из соображений устойчивости или прочности балки).
4.7 Если кран оснащен двумя и более одновременно работающими механизмами подъема, ограничитель грузоподъемности должен блокировать любые движения крана, приводящие к перегрузке. В некоторых случаях ограничитель грузоподъемности работает совместно с ограничителями движений (пример дан на рисунке 2).
