"ГОСТ 2.001-2013. Межгосударственный стандарт. Единая система конструкторской документации. Общие положения"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

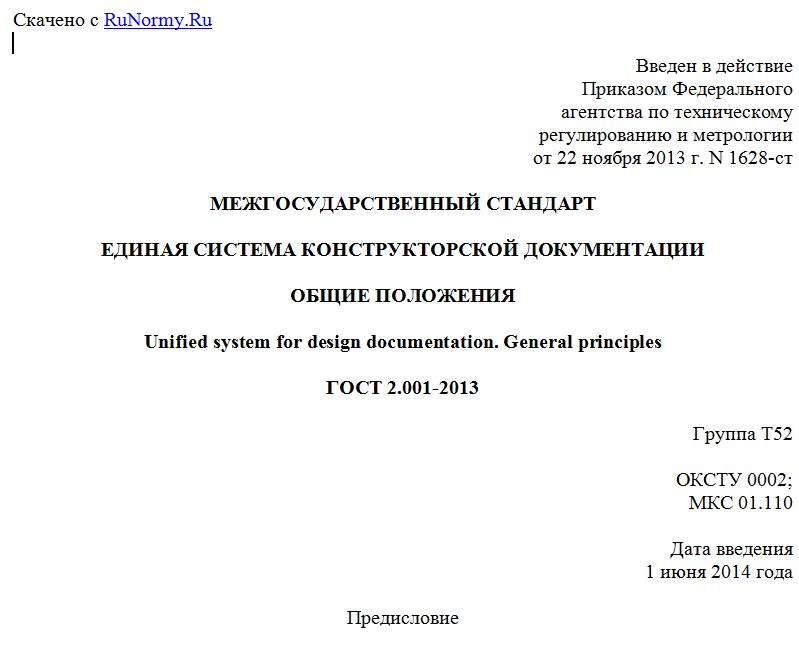

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1628-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБЩИЕ ПОЛОЖЕНИЯ

Unified system for design documentation. General principles

ГОСТ 2.001-2013

Группа Т52

ОКСТУ 0002;
МКС 01.110

Дата введения
1 июня 2014 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ), Автономной некоммерческой организацией Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО НИЦ CALS-технологий "Прикладная логистика").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 28 августа 2013 г. N 58-П).
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт

4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1628-ст межгосударственный стандарт ГОСТ 2.001-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2014 г.
5. Взамен ГОСТ 2.001-93.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт устанавливает назначение, область распространения, классификацию и правила обозначения межгосударственных стандартов, входящих в комплекс стандартов Единой системы конструкторской документации, а также порядок их внедрения.

2. Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на ГОСТ 1.0-92. Межгосударственная система стандартизации. Основные положения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины, определения и сокращения

3.1. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1. Документ: зафиксированная на материальном носителе информация, обладающая признаками, позволяющими ее идентифицировать* <1>.
--------------------------------
<1> Здесь и далее знаком "*" отмечены пункты, к которым даны комментарии в Приложении А.

3.1.2. Конструкторский документ: документ, который в отдельности или в совокупности с другими документами определяет конструкцию изделия и имеет содержательную и реквизитную части, в том числе установленные подписи*.
3.1.3. Содержательная часть: часть документа, в которой приведено его техническое содержание*.
3.1.4. Реквизитная часть: часть документа, в которой приведена установленная номенклатура реквизитов (атрибутов) и их значения*.
3.1.5. Конструкторская документация: совокупность конструкторских документов, содержащих данные, необходимые для проектирования (разработки), изготовления, контроля, приемки, поставки, эксплуатации, ремонта, модернизации, утилизации изделия.
3.1.6. Бумажный конструкторский документ: конструкторский документ, выполненный на бумажном или аналогичном по назначению носителе (кальке, микрофильмах, микрофишах и т.п.)*.
3.1.7. Графический документ: конструкторский документ, содержащий в основном графическое изображение изделия и/или его составных частей, отражающее взаимное расположение и функционирование этих частей, их внутренние и внешние связи.
Примечание. К графическим конструкторским документам относят чертежи, схемы, электронные модели изделия и его составных частей.

3.1.8. Текстовый документ: конструкторский документ, содержащий в основном сплошной текст или текст, разбитый на графы.
Примечание. К текстовым конструкторским документам относят спецификации, технические условия, ведомости, таблицы и т.п.

3.1.9. Аудиовизуальный документ (мультимедийный документ): электронный конструкторский документ, содержащий видеоинформацию и/или звуковую информацию.
3.1.10. Электронный конструкторский документ: конструкторский документ, выполненный программно-техническим средством на электронном носителе*.
3.2. Сокращения
В настоящем стандарте приняты следующие сокращения:
ЕСКД - Единая система конструкторской документации;
ЖЦ - жизненный цикл;
КД - конструкторский документ (документы, документация);
ТЗ - техническое задание.

4. Основные нормативные положения

4.1. ЕСКД - комплекс стандартов, устанавливающих взаимосвязанные правила, требования и нормы по разработке, оформлению и обращению конструкторской документации <1>, разрабатываемой и применяемой на всех стадиях ЖЦ изделия.
--------------------------------
<1> Конструкторская документация является товаром и на нее распространяются все нормативно-правовые акты, как на товарную продукцию.

4.2. Основное назначение стандартов ЕСКД состоит в установлении единых оптимальных правил, требований и норм выполнения, оформления и обращения конструкторской документации, которые обеспечивают:
- применение современных методов и средств при реализации процессов ЖЦ изделия;
- взаимообмен конструкторской документацией без ее переоформления;
- безбумажное представление информации и использование электронной цифровой подписи;
- необходимую комплектность конструкторской документации;
- автоматизацию обработки КД и содержащейся в них информации;
- высокое качество изделий;
- наличие в конструкторской документации требований, обеспечивающих безопасность использования изделий для жизни и здоровья потребителей, окружающей среды, а также предотвращение причинения вреда имуществу;
- расширение унификации и стандартизации при проектировании изделий и разработке конструкторской документации;
- проведение сертификации изделий;
- сокращение сроков и снижение трудоемкости подготовки производства;
- правильную эксплуатацию изделий;
- оперативную подготовку документации для быстрой переналадки действующего производства;
- создание и ведение единой информационной базы;
- гармонизацию стандартов ЕСКД с международными стандартами (ИСО, МЭК) в области конструкторской документации;
- информационную поддержку ЖЦ изделия.
4.3. КД могут быть выполнены как бумажный КД и/или как электронный КД.
Виды, комплектность и выполнение КД (бумажное или электронное) устанавливает разработчик, если иное не оговорено ТЗ (либо другим заменяющим документом). Для изделий, разрабатываемых по заказу Министерства обороны, эти решения должны быть согласованы с заказчиком (представительством заказчика).
4.4. Допускается дополнительно идентифицировать конструкторские документы с применением штрихкода.
При этом в качестве реквизитов штрихкода следует использовать коды страны, организации-разработчика (держателя подлинника) и обозначение документа, его версии и присвоенной ему литеры*.

5. Область распространения стандартов
Единой системы конструкторской документации
