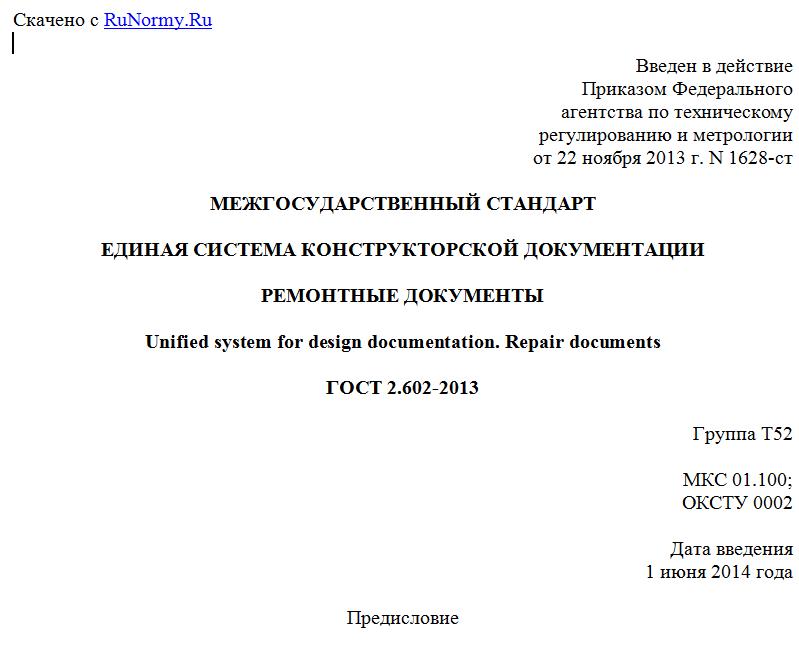

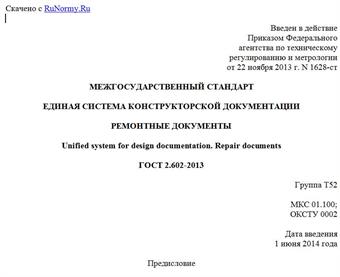

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1628-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
РЕМОНТНЫЕ ДОКУМЕНТЫ
Unified system for design documentation. Repair documents
ГОСТ 2.602-2013
Группа Т52
МКС 01.100;
ОКСТУ 0002
Дата введения
1 июня 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ), Автономной некоммерческой организацией Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО НИЦ CALS-технологий "Прикладная логистика").
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 28 августа 2013 г. N 58-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1628-ст межгосударственный стандарт ГОСТ 2.602-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2014 г.
5. Взамен ГОСТ 2.602-95.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает стадии разработки, виды, комплектность и правила выполнения ремонтных документов.
На основе настоящего стандарта допускается, при необходимости, разрабатывать стандарты, устанавливающие стадии разработки, виды, комплектность и правила выполнения ремонтных документов на изделия конкретных видов техники с учетом их специфики.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.004-88. Единая система конструкторской документации. Общие требования к выполнению конструкторских и технологических документов на печатающих устройствах вывода ЭВМ
ГОСТ 2.051-2013. Единая система конструкторской документации. Электронные документы. Общие положения
ГОСТ 2.102-2013. Единая система конструкторской документации. Виды и комплектность конструкторских документов
ГОСТ 2.104-2006. Единая система конструкторской документации. Основные надписи
ГОСТ 2.105-95. Единая система конструкторской документации. Общие требования к текстовым документам
ГОСТ 2.114-95. Единая система конструкторской документации. Технические условия
ГОСТ 2.301-68. Единая система конструкторской документации. Форматы
ГОСТ 2.304-81. Единая система конструкторской документации. Шрифты чертежные
ГОСТ 2.503-90. Единая система конструкторской документации. Правила внесения изменений
ГОСТ 2.601-2013. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.604-2000. Единая система конструкторской документации. Чертежи ремонтные. Общие требования
ГОСТ 2.610-2006. Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ 2.701-2008. Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению
ГОСТ 27.002-2009. Надежность в технике. Термины и определения
ГОСТ 5773-90. Издания книжные и журнальные. Форматы
ГОСТ 18322-78. Система технического обслуживания и ремонта техники. Термины и определения
ГОСТ 23660-79. Система технического обслуживания и ремонта техники. Обеспечение ремонтопригодности при разработке изделий.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1. Термины и определения
В настоящем стандарте применены термины по ГОСТ 27.002, ГОСТ 23660, ГОСТ 18322.
3.2. Сокращения
В настоящем стандарте приняты следующие сокращения:
ГСМ - горюче-смазочные материалы;
ЕСКД - Единая система конструкторской документации;
ЕСТД - Единая система технологической документации;
ЗИП - запасные части, инструмент и принадлежности;
РД - ремонтный документ (документы, документация);
ССБТ - Система стандартов безопасности труда;
СЧ - составная часть;
ТЗ - техническое задание;
ТУ - технические условия;
ЭВМ - электронная вычислительная машина.
4. Основные положения
4.1. РД (на капитальный, средний ремонты) предназначены для подготовки ремонтного производства, ремонта и контроля отремонтированных изделий и их СЧ.
РД разрабатывают на изделия, для которых предусматривают с помощью ремонта технически возможное и экономически целесообразное восстановление параметров и характеристик (свойств), изменяющихся при эксплуатации и определяющих возможность использования изделия по прямому назначению.
4.2. В зависимости от характеристик ремонтируемых изделий и специфики ремонта РД разрабатывают на ремонт:
- изделий или СЧ одного изделия одного конкретного наименования (одной марки, типа);
- изделий нескольких наименований, когда требования к их ремонту идентичны;
- изделий, ремонтируемых на специализированных предприятиях;
- изделий, ремонтируемых на месте эксплуатации, включая все СЧ;
- изделий, ремонтируемых на месте эксплуатации, а отдельных их СЧ на специализированных предприятиях.
4.3. Сведения об изделии, помещаемые в РД, должны быть минимальными по объему, но достаточными для обеспечения правильного выполнения ремонта. При необходимости в РД приводят указания о требующемся уровне подготовки обслуживающего персонала.
4.4. Сведения об изделии после ремонта (приемка, ресурс, срок службы, упаковка, гарантии и другие необходимые сведения) приводят в формуляре (паспорте, этикетке) на изделие в соответствии с требованиями ГОСТ 2.601, ГОСТ 2.610. При необходимости допускается разрабатывать новые эксплуатационные документы в соответствии с требованиями ГОСТ 2.601, ГОСТ 2.610.
Примечание. В РД, поставляемой с отремонтированным изделием, должна содержаться обязательная информация согласно ГОСТ 2.601.
4.5. В РД могут быть ссылки на документы, включенные в "Ведомость документов для ремонта" данного изделия, стандарты и ТУ, эксплуатационные и ремонтные документы, относящиеся к изделию данного типа.
4.6. Изложение текста РД и титульный лист выполняют в соответствии с требованиями настоящего стандарта и ГОСТ 2.105.
4.7. РД разрабатывают на изделие в целом раздельно на капитальный (средний) ремонт. РД на отдельные СЧ изделия допускается не включать в РД на изделия в целом, а издавать их отдельно с соблюдением требований настоящего стандарта. Для изделий, ремонтируемых по заказу Министерства обороны, указанное допущение должно быть согласовано с ним. В этом случае в РД на изделие в целом помещают необходимые ссылки с указанием наименования и обозначения документа на СЧ, присвоенное ему разработчиком. Если указания о ремонте комплекса изложены в РД на СЧ, то РД на комплекс в целом допускается не разрабатывать. В этом случае в РД на основную СЧ комплекса приводят ссылки на РД остальных СЧ.
4.8. При ссылке на изделия и/или материалы, изготовленные по стандартам или ТУ, в РД указывают обозначения соответствующих стандартов или ТУ.
4.9. Технологические документы на ремонт выполняют в соответствии с требованиями ЕСТД.
4.10. РД в общем случае разрабатывают на основе:
- рабочей конструкторской документации на изготовление изделий - по ГОСТ 2.102;
- эксплуатационной конструкторской документации - по ГОСТ 2.601;
