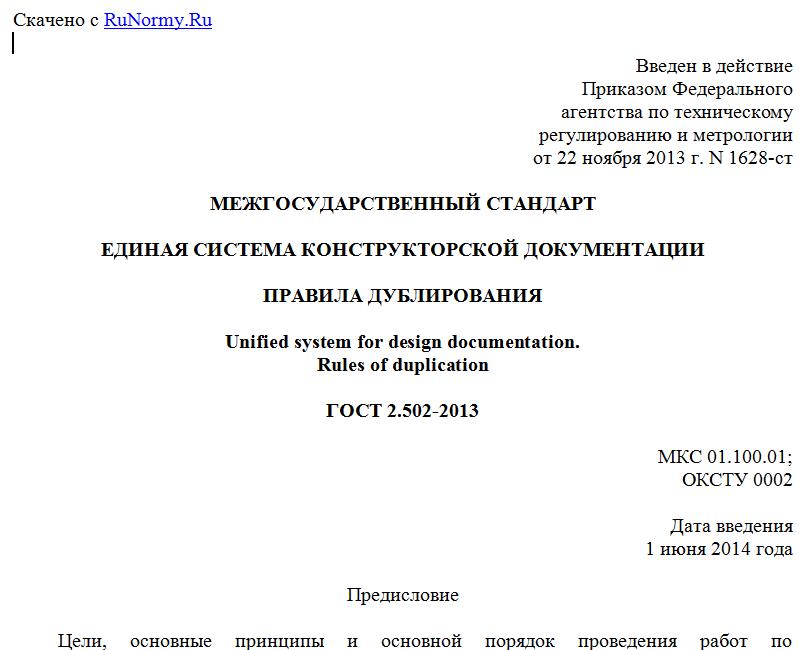

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1628-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ПРАВИЛА ДУБЛИРОВАНИЯ
Unified system for design documentation.
Rules of duplication
ГОСТ 2.502-2013
МКС 01.100.01;
ОКСТУ 0002
Дата введения
1 июня 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ), Автономной некоммерческой организацией "Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО НИЦ CALS-технологий "Прикладная логистика").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 28 августа 2013 г. N 58-П).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1628-ст межгосударственный стандарт ГОСТ 2.502-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2014 г.
5. Взамен ГОСТ 2.502-68.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает правила изготовления и оформления дубликатов конструкторских и технологических документов (далее - документы) на изделия всех отраслей промышленности.
На основе настоящего стандарта могут быть разработаны стандарты организаций с учетом особенностей применения и обращения различных видов электронных конструкторских и технологических документов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.051-2013. Единая система конструкторской документации. Электронные документы. Общие положения
ГОСТ 2.104-2006. Единая система конструкторской документации. Основные надписи
ГОСТ 2.501-2013. Единая система конструкторской документации. Правила учета и хранения
ГОСТ 13.1.102-93. Репрография. Микрография. Микроформы на галогенидосеребряных пленках. Общие технические требования и методы контроля.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Изготовление и оформление дубликатов
3.1. Дубликаты <1> документов следует изготавливать с подлинников организации - держателя подлинников. Допускается по согласованию с организацией - держателем подлинников изготовление дубликатов организацией-дублером или заказчиком (представительством заказчика) с копий, принятых на учет.
--------------------------------
<1> Определение термина "дубликат" см. в ГОСТ 2.102-2013 (пункт 4.5) "Единая система конструкторской документации. Виды и комплектность конструкторских документов".
3.2. Изготовление дубликатов с подлинников, утвержденных заказчиком, допускается только по согласованию с заказчиком (представительством заказчика).
3.3. Дубликаты в организациях-дублерах и у заказчика (представительства заказчика) действуют на правах подлинников только для снятия с них копий.
3.4. В зависимости от способа изготовления дубликаты подразделяют на:
- фотодубликаты, изготовленные на фотокальке, фототехнической пленке в позитивном изображении в масштабе подлинника;
- электродубликаты, изготовленные электрографическим способом в позитивном изображении на бумажной кальке или другом материале с прозрачной основой (с высокими механическими свойствами) в масштабе подлинника;
- диазодубликаты, изготовленные на диазокальке в позитивном изображении в масштабе подлинника;
- электронный дубликат, полученный посредством электронного копирования подлинника электронного документа. В реквизитной части электронного дубликата устанавливают соответствующее значение реквизита по ГОСТ 2.104. Электронный дубликат заверяют электронной цифровой подписью лица, копировавшего подлинник. Допускается заверять электронный дубликат информационно-удостоверяющим листом по ГОСТ 2.051.
Примечание. Подлинник электронного документа должен соответствовать требованиям ГОСТ 2.051.
Дубликатами являются также микрофильмы, изготовленные на фотопленке (с негорючей основой) в негативном или позитивном уменьшенном изображении.
Вид дубликата устанавливает организация - держатель подлинников по согласованию с организацией-дублером или заказчиком (представительством заказчика).
3.5. Изготовление дубликатов на организации-дублере вручную допускается только по согласованию с организацией - держателем подлинников.
3.6. Дубликаты должны обеспечивать получение с них качественных копий.
3.7. Фото-, электро- и диазодубликаты должны быть четкими и контрастными. Свободное поле должно быть светлым или должно иметь незначительный фон, не затемняющий изображения.
Дубликаты должны быть плоские и ровно обрезанные. Линия обрезки должна проходить за внешней рамкой листов.
Если необходимо окантовать дубликаты, то должен быть предусмотрен припуск при обрезке.
В дубликатах допускается восстанавливать черной тушью отдельные линии, цифры и буквы, нечетко получившиеся при изготовлении.
Надпись, подтверждающую правильность изготовления дубликата и восстановления линий, цифр и букв, выполняют тушью на поле для подшивки, например:
"Изготовлен с подлинника с восстановлением цифры "5" и буквы "А".
Верно: (подпись, фамилия, дата)".
"Изготовлен с копии с восстановлением двух линий.
Верно: (подпись, фамилия, дата)".
При отсутствии восстановлений на дубликате линий, цифр и букв на поле для подшивки указывают:
"Изготовлен с подлинника.
Верно: (подпись, фамилия, дата)".
"Изготовлен с копии.
Верно: (подпись, фамилия, дата)".
3.8. Микрофильмы должны отвечать требованиям ГОСТ 13.1.102.
3.9. Бумажный дубликат должен соответствовать подлиннику на момент изготовления дубликата.
Изготовление и оформление дубликатов следует осуществлять в соответствии с требованиями ГОСТ 2.501, предъявляемыми при восстановлении подлинников.
4. Учет и хранение дубликатов
4.1. Учет и хранение дубликатов, а также обращение их на организации-дублере должны соответствовать правилам, установленным для подлинников в ГОСТ 2.501.
4.2. Дубликаты на организации-дублере учитывают в инвентарной книге учета дубликатов по форме для учета подлинников, приведенной в ГОСТ 2.501.
Дубликатам присваивают один инвентарный номер независимо от количества листов, на которых они выпущены.
Инвентарный номер на дубликатах указывают на каждом листе документа в дополнительной графе на поле для подшивки.
Инвентарные номера на микрофильмах проставляют на начальном раккорде, перфокартах, содержащих микрофильмы, и в техническом паспорте микрофильма.
4.3. Дубликаты нумеруют по каждому документу отдельно, для чего на каждом листе в левом верхнем углу на поле для подшивки должен быть штамп или надпись "Дубликат" или шифр "Д...". Порядковый номер дубликата присваивает организация - держатель подлинников.
4.4. Дубликаты хранят отдельно от подлинников.
4.5. Дубликаты должны быть учтены организацией - держателем подлинников.
В случае внесения изменений в подлинники документов организация - держатель подлинников должна выслать организации-дублеру и/или заказчику (представительству заказчика) дубликат измененного подлинника вместе с копией "Извещения об изменении" подлинника.
Допускается по согласованию с заказчиком (представительством заказчика) вносить изменения в бумажные дубликаты вручную.
4.6. Восстанавливать дубликаты не допускается. Взамен пришедших в негодность дубликатов организация - держатель подлинников должна выслать новые дубликаты.
4.7. При отсутствии надобности в дубликатах их уничтожают с составлением акта и уведомляют об этом организацию - держателя подлинников для снятия дубликатов с учета.
