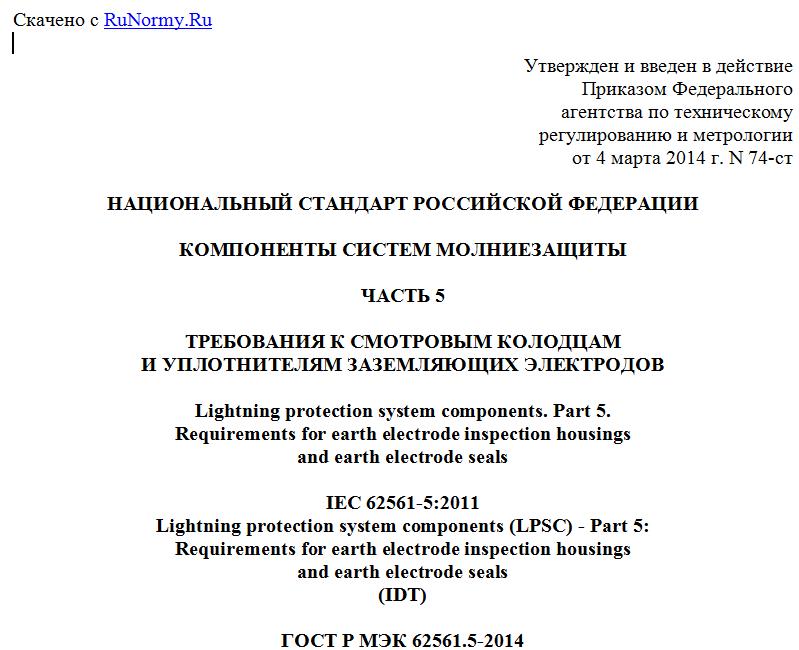

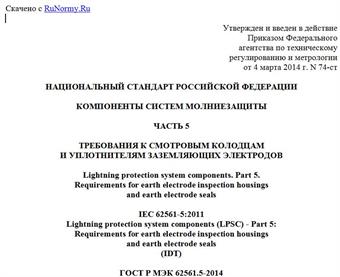

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 4 марта 2014 г. N 74-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОМПОНЕНТЫ СИСТЕМ МОЛНИЕЗАЩИТЫ
ЧАСТЬ 5
ТРЕБОВАНИЯ К СМОТРОВЫМ КОЛОДЦАМ
И УПЛОТНИТЕЛЯМ ЗАЗЕМЛЯЮЩИХ ЭЛЕКТРОДОВ
Lightning protection system components. Part 5.
Requirements for earth electrode inspection housings
and earth electrode seals
IEC 62561-5:2011
Lightning protection system components (LPSC) - Part 5:
Requirements for earth electrode inspection housings
and earth electrode seals
(IDT)
ГОСТ Р МЭК 62561.5-2014
Группа Т59
ОКСТУ 3402
ОКС 29.020
91.120.40
Дата введения
1 января 2015 года
Предисловие
1 ПОДГОТОВЛЕН ОАО "Компания "Электромонтаж" и Московским институтом энергобезопасности и энергосбережения на основе аутентичного перевода на русский язык указанного в пункте 4 стандарта
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 4 марта 2014 г. N 74-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 62561-5:2011 "Компоненты систем молниезащиты (LPSC). Часть 5. Требования к размещению заземленных контрольных электродов и пломбы для заземленных электродов (IEC 62561-5:2011 "Lightning protection system components (LPSC) - Part 5: Requirements for earth electrode inspection housings and earth electrode seals").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1 Область применения
Настоящий стандарт устанавливает требования к исполнению и испытаниям смотровых колодцев заземляющих электродов и уплотнителей заземляющих электродов.
Компоненты молниезащиты, соответствующие настоящему стандарту, могут быть пригодными для использования во взрывоопасной среде. Для компонентов, предполагаемых для применения в таких условиях, должны быть учтены дополнительные требования.
Примечание - Перечень и процедуры испытаний приведены в EN 124 [1] и EN 1253-1 [2].
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяется только указанное издание соответствующего нормативного документа. Для недатированных ссылок применяется последнее издание соответствующего нормативного документа. В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
МЭК 62305 (все части) Защита от молнии
IEC 62305 (all parts), Protection against lightning
МЭК 62305-3 Защита от молнии. Часть 3. Физическое повреждение сооружений и опасность для жизни
IEC 62305-3, Protection against lightning - Part 3: Physical damage to structures and life hazard
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 смотровой колодец заземляющих электродов (earth electrode inspection housing): Металлическая или неметаллическая оболочка, в которой размещается соединение токоотвода (спуска) с заземляющим устройством, предназначенная для осмотра и выполнения испытаний, состоящая из корпуса и съемной крышки.
3.2 уплотнитель заземляющего электрода (earth electrode seal): Уплотнитель заземляющего электрода, проходящего через фундамент здания, предназначенный для предотвращения попадания грунтовых вод в здание под воздействием гидравлического давления.
4 Требования
4.1 Общие требования
Конструкция и монтаж всех смотровых колодцев заземляющих электродов и всех уплотнителей заземляющих электродов должны обеспечивать надежность их эксплуатации и отсутствие опасности для людей и окружающей среды в условиях нормальной эксплуатации.
Выбор изделия производят в зависимости от его соответствия требованиям условий конкретного применения.
4.2 Документация
Изготовитель или поставщик колодцев для заземляющих электродов и уплотнителей заземляющих электродов должен предусмотреть в документации к ним необходимую информацию, достаточную для их выбора и монтажа надлежащим и безопасным способом в соответствии с МЭК 62305-3.
Соответствие устанавливают проверкой документации.
4.3 Смотровые колодцы заземляющих электродов
Конструкция смотрового колодца заземляющих электродов должна обеспечивать выполнение защитных функций оболочки и иметь внутренние размеры, достаточные для выполнения присоединения токоотвода к заземляющему устройству и отсоединения от него. Корпус колодца должен быть достаточно глубоким, чтобы крышка колодца прилегла к корпусу ровно, не касаясь заземляющего стержня и зажима.
Материал смотрового колодца должен соответствовать условиям окружающей среды и требованиям к испытаниям, приведенным в 5.2.
4.4 Уплотнители заземляющих электродов
Конструкция уплотнителя заземляющего электрода должна надежно и безопасно предотвращать проникновение грунтовых вод в фундамент здания вдоль заземляющего электрода.
Материал уплотнителя заземляющего электрода должен быть совместимым с окружающей средой и соответствовать испытаниям, приведенным в 5.3.
4.5 Маркировка
В маркировке всех изделий, соответствующих настоящему стандарту, должно быть указано, по крайней мере, следующее:
a) изготовитель или ответственный продавец или торговая марка;
b) идентификационный символ.
Если выполнение маркировки в соответствии с перечислением b) на изделии не практично, маркировка должна быть выполнена на упаковочном элементе наименьшего размера.
Примечание - Маркировка может быть нанесена, например, формовкой, прессованием, гравировкой, печатным способом в виде наклеек (этикеток) или водостойких переводных картинок.
Соответствие проверяют согласно 5.4.
5 Испытания
5.1 Общие требования
Испытания в соответствии с настоящим стандартом являются типовыми.
Если не указано иное, испытания проводят на образцах, подготовленных как для условий нормальной эксплуатации в соответствии с указаниями изготовителя или поставщика.
Все испытания проводят на новых образцах.
Если не указано иное, испытаниям подвергают три образца и испытание считается успешным, если все образцы выдержали испытания.
Если хотя бы один образец не выдержал испытание из-за дефекта сборки или изготовления, данное испытание и все предшествующие, которые могли повлиять на результаты испытания, должны быть повторены. Испытания должны быть проведены в той же требуемой последовательности на другом полном комплекте образцов, все образцы которого должны соответствовать установленным требованиям.
Примечание - Заявитель при передаче основного комплекта образцов может также передать дополнительный комплект образцов на случай его необходимости, если один из образцов не выдержит испытание. Тогда испытательная лаборатория может без дополнительного обращения заявителя провести испытание дополнительного комплекта образцов и отбраковать изделие только в том случае, если еще один из образцов не выдержит испытание. Если дополнительный комплект образцов не был предоставлен одновременно с основным комплектом, отказ одного образца при испытании влечет за собой заключение о несоответствии изделия требованиям.
