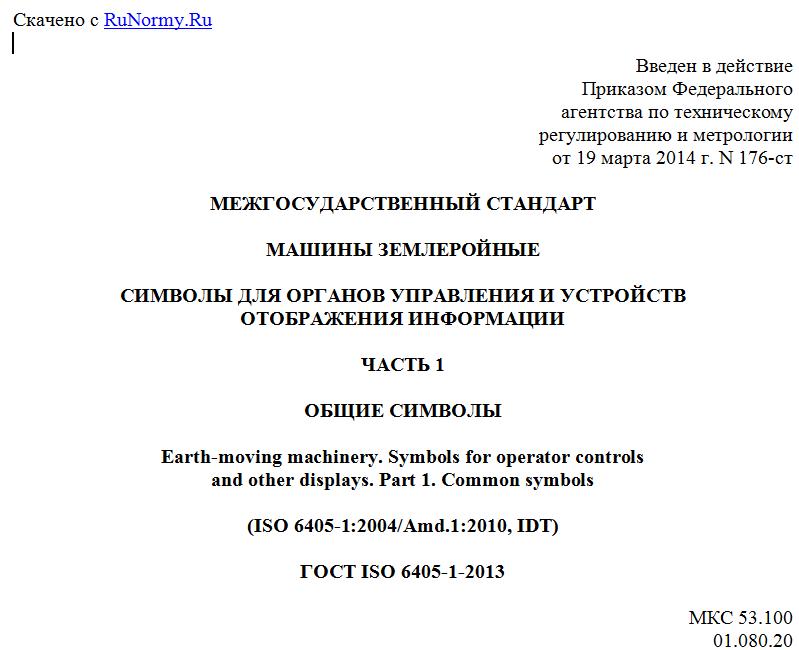

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 марта 2014 г. N 176-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАШИНЫ ЗЕМЛЕРОЙНЫЕ
СИМВОЛЫ ДЛЯ ОРГАНОВ УПРАВЛЕНИЯ И УСТРОЙСТВ
ОТОБРАЖЕНИЯ ИНФОРМАЦИИ
ЧАСТЬ 1
ОБЩИЕ СИМВОЛЫ
Earth-moving machinery. Symbols for operator controls
and other displays. Part 1. Common symbols
(ISO 6405-1:2004/Amd.1:2010, IDT)
ГОСТ ISO 6405-1-2013
МКС 53.100
01.080.20
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Обществом с ограниченной ответственностью "ИЦ "ЦНИП СДМ" (ООО "ИЦ "ЦНИП СДМ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5.
2. Внесен Техническим комитетом по стандартизации ТК 267 "Строительно-дорожные машины и оборудование".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 27 декабря 2013 г. N 63-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 19 марта 2014 г. N 176-ст межгосударственный стандарт ГОСТ ISO 6405-1-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5. Настоящий стандарт идентичен международному стандарту ISO 6405-1:2004/Amd.1:2010 Earth-moving machinery - Symbols for operator controls and other displays - Part 1: Common symbols (Машины землеройные. Символы для органов управления и устройств отображения информации. Часть 1. Общие символы). Технические поправки к международному стандарту, принятые после его официальной публикации, приведены в Приложении A.
Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 127 "Машины землеройные" Международной организации по стандартизации (ISO) и утвержден Европейским комитетом по стандартизации CEN в качестве европейского стандарта без внесения изменений.
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в национальных органах по стандартизации.
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - идентичная (IDT).
Разработанный стандарт может быть использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытаний), а также стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза "О безопасности машин и оборудования".
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает требования к общим символам для органов управления и устройств отображения информации землеройных машин (далее - машин) по ISO 6165. Настоящий стандарт можно применять к другим типам самоходных машин, предназначенных для работы вне дорог общего пользования.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты, для недатированных ссылок применяют последнее издание ссылочного документа:
ISO 6165 Earth-moving machinery - Basic types - Vocabulary (Машины землеройные. Классификация. Термины и определения)
ISO 80416-2 Basic principles for graphical symbols for use on equipment - Part 2: Form and use of arrows (Основные принципы разработки графических обозначений, применяемых на оборудовании. Часть 2. Форма и использование стрелок)
IEC 80416-1 Basic principles for graphical symbols for use on equipment - Part 1: Creation of symbol originals (Обозначения графические для оборудования. Основные принципы. Часть 1. Создание графических символов для регистрации)
IEC 80416-3 Basic principles for graphical symbols for use on equipment - Part 3: Guidelines for the application of graphical symbols (Обозначения графические для оборудования. Основные принципы. Часть 3. Руководящие указания по применению графических символов).
3. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1. Символ (symbol): визуально заметная фигура с определенным смыслом, используемая для передачи информации независимо от языка; наносится с помощью рисунка, печати или другим способом.
4. Основные положения
4.1. Символы должны соответствовать требованиям, приведенным в настоящем стандарте. Для большей наглядности и улучшенного восприятия символов оператором в реальных условиях эксплуатации машины символы можно дополнять, за исключением отдельных символов.
4.2. Ограничения в технологии изготовления устройств отображения информации могут потребовать незначительных изменений символов и увеличения толщины линий. Такие изменения приемлемы при условии, что символ остается неизменным в основных графических элементах и легко воспринимается оператором.
4.3. Для улучшения внешнего вида, восприятия и согласованности с конструкцией оборудования в графических символах может быть изменена толщина линии или могут быть закруглены углы символа. Внесение изменений в стандартный графический символ должно сохранить основные характеристики восприятия символа. См. IEC 80416-1 и IEC 80416-3.
4.4. Для фактического использования все символы должны быть достаточно крупные, чтобы легко распознаваться оператором. Руководство по размерам символов см. IEC 80416-3. Символы следует использовать согласно настоящему стандарту, если не указано иное для отдельных символов.
4.5. Большинство символов строятся с использованием стандартных модулей, которые объединяют различные символы и элементы символов в логическом порядке, чтобы получить новый символ.
Пример - Символ 8.4 (масляный фильтр двигателя) представляет собой совокупность символов 6.1 (двигатель), 6.5 (масло), 6.11 (фильтр).
4.6. Если символ представляет собой машину или ее составные части в виде сбоку, то считается, что машина движется слева направо. Если символ представляет собой машину или ее составные части на виде сверху, то считается, что машина движется снизу вверх.
4.7. Символы на органах управления и устройствах отображения информации должны иметь контрастный фон, на котором они изображены. Для большинства органов управления предпочтительным является светлый символ на темном фоне, в зависимости от того, что обеспечивает наилучшее зрительное восприятие. Если применяют обратное изображение части символа (например, черное вместо белого или наоборот), это должно относиться ко всему символу в целом.
4.8. Символы должны быть расположены на или рядом с органом управления или устройством отображения информации. Если для органа управления требуется больше одного символа, то их располагают так, чтобы перемещение органа управления в направлении, указанном символом, соответствовало функции органа управления.
4.9. Стрелки, используемые в символах, должны соответствовать требованиям ISO 80416-2, основные принципы создания графических символов для регистрации - IEC 80416-1. Руководящие указания по применению графических символов - IEC 80416-3.
4.10. Для символов, приведенных в настоящем стандарте, указаны регистрационные номера международных стандартов. Регистрационные номера до 5000 соответствуют стандарту ISO 7000, номера свыше 5000 соответствуют стандарту IEC 60417.
4.11. Буквы и цифры могут быть использованы в качестве символов.
Символы с 9.8 по 9.17 имеют значения, если используются на органах управления коробкой передач и устройствах отображения информации землеройных машин.
Шрифты символов, приведенные в настоящем стандарте, не являются обязательными; возможно использование других шрифтов при сохранении четкости изображения.
Примечание. Буквы и цифры не зарегистрированы в ISO/ТС 145/SC 3 и не включены в ISO 7000.
4.12. Размеры символов, представленных в настоящем стандарте, составляют 32% от их оригинального размера. Отметка обозначает угол квадрата со стороной 75 мм графической сетки согласно IEC 80416-1. Эта отметка не является частью символа и служит для выравнивания положения графического знака.
5. Цветовые обозначения
5.1. Цвета, используемые на светящихся дисплеях приборов, имеют следующие значения:
- красный: сбой или серьезная неисправность, требует немедленного внимания;
- желтый или янтарный: за пределами эксплуатационной нормы;
- зеленый: нормальный режим работы.
