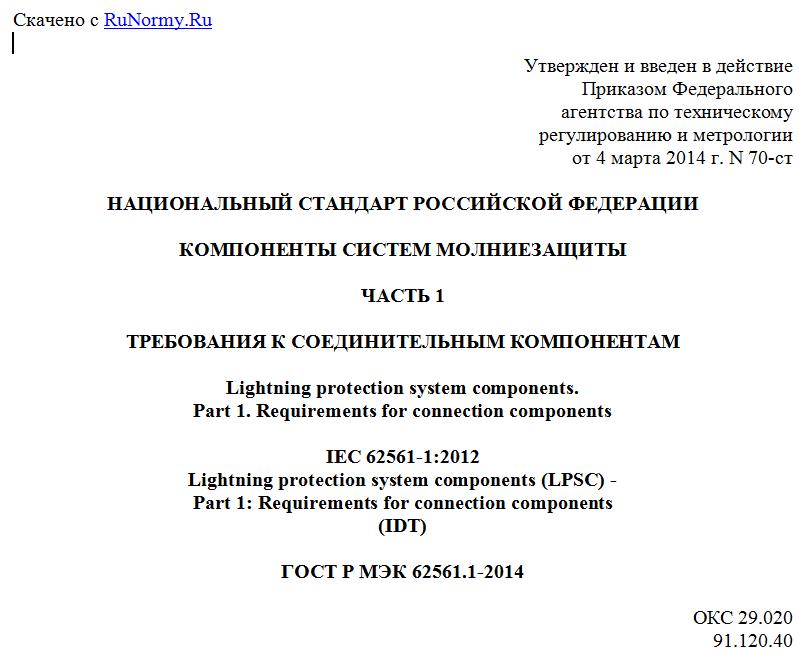

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 4 марта 2014 г. N 70-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОМПОНЕНТЫ СИСТЕМ МОЛНИЕЗАЩИТЫ
ЧАСТЬ 1
ТРЕБОВАНИЯ К СОЕДИНИТЕЛЬНЫМ КОМПОНЕНТАМ
Lightning protection system components.
Part 1. Requirements for connection components
IEC 62561-1:2012
Lightning protection system components (LPSC) -
Part 1: Requirements for connection components
(IDT)
ГОСТ Р МЭК 62561.1-2014
ОКС 29.020
91.120.40
ОКСТУ 3402
Дата введения
1 января 2015 года
Предисловие
1 ПОДГОТОВЛЕН ОАО "Компания "Электромонтаж" и Московским институтом энергобезопасности и энергосбережения на основе аутентичного перевода на русский язык указанного в пункте 4 международного стандарта
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 4 марта 2014 г. N 70-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 62561-1:2012 "Компоненты систем молниезащиты (LPSC). Часть 1. Требования к соединительным компонентам" (IEC 62561-1:2012 "Lightning protection system components (LPSC) - Part 1: Requirements for connection components").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1 Область применения
Настоящий стандарт устанавливает требования к исполнению и испытаниям металлических соединительных компонентов, являющихся частью системы молниезащиты. К таким компонентам относятся соединители, детали для уравнивания потенциалов, перемычки, температурные компенсаторы и соединения для испытаний.
Настоящий стандарт не распространяется на испытания компонентов, предназначенных для применения во взрывоопасных средах.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяется только указанное издание соответствующего нормативного документа. Для недатированных ссылок применяется последнее издание соответствующего нормативного документа.
МЭК 60068-2-52:1996 Испытание на воздействие окружающей среды. Часть 2-52. Испытания: Испытание kb. Соляной туман, циклическое испытание (раствор хлорида натрия)
IEC 60068-2-52:1996, Environmental testing - Part 2-52: Tests - Test Kb: Salt mist, cyclic (sodium chloride solution)
МЭК 62305-1 Защита от молнии. Часть 1. Общие принципы
IEC 62305-1, Protection against lightning - Part 1: General principles
МЭК 62561-2 Компоненты системы молниезащиты. Часть 2. Требования к проводникам и электродам заземления
IEC 62561-2, Lightning protection system components (LPSC) - Part 2: Requirements for conductors and earth electrodes
ИСО 6957:1988 Медные сплавы. Испытания аммиаком на коррозионную стойкость при механических воздействиях
ISO 6957:1988, Copper alloys - Ammonia test for stress corrosion resistance
ИСО 6988:1985 Металлические и другие неорганические покрытия. Испытание сернистым газом с общей конденсацией влаги
ISO 6988:1985, Metallic and other non-organic coatings - Sulfur dioxide test with general condensation of moisture
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 соединительный компонент (connection component): Часть внешней системы молниезащиты, используемая для присоединения проводников одного к другому или к металлическим конструкциям.
Примечание - Соединительный компонент включает в себя соединители, зажимы, перемычки и температурные компенсаторы.
3.2 металлическая конструкция (metal installation): Подлежащая защите протяженная металлическая часть сооружения, которая может создавать путь протеканию тока молнии, такая как трубы, лестницы, направляющие рельсы лифтов, короба вентиляции, отопления, кондиционирования и взаимосвязанные части стальной арматуры.
3.3 перемычка (bridging component): Элемент для соединения металлических конструкций.
3.4 температурный компенсатор (expansion piece): Соединительный компонент, предназначенный для компенсации температурных изменений длины проводников и/или металлических конструкций.
3.5 соединитель (connector): соединительный компонент для взаимного соединения двух или более проводников.
3.6 зажим (clamp): соединительный компонент для присоединения проводников к металлической конструкции.
3.7 трубный зажим (pipe clamp): Зажим для присоединения проводников к металлическим трубам.
3.8 испытательный зажим (test joint): Зажим, предназначенный для удобства выполнения электрических измерений при испытаниях компонентов молниезащиты.
3.9 типоразмер соединителя (connection range): Диапазон значений размеров проводников от минимального до максимального, для соединения которых предназначен соединитель.
3.10 шина уравнивания потенциалов (bonding bar): отрезок металлической полосы, присоединением к которому металлические конструкции, сторонние проводящие части, кабели электрических силовых и телекоммуникационных линий и другие кабели могут быть соединены с системой молниезащиты.
3.11 типовое испытание (type test): Испытание, выполняемое перед поставкой партии изделий, соответствующих данному стандарту, для подтверждения соответствия их эксплуатационных характеристик требованиям предполагаемого применения.
Примечание - После выполнения типовых испытаний их повторение не требуется до тех пор, пока не будут внесены какие-либо изменения в части используемых материалов, конструкции или технологии изготовления, которые могут изменить эксплуатационные характеристики изделия.
4 Классификация соединительных компонентов
4.1 В зависимости от выдерживаемого тока разряда молнии соединительные компоненты подразделяются на следующие классы:
a) класс H - для тяжелого режима работы;
b) класс N - для нормального режима работы.
Присвоение изделию класса H или класса N производится изготовителем в соответствии с параметрами испытания, приведенными в таблице 1.
4.2 В зависимости от окружающей среды соединительные компоненты подразделяют:
a) на заделанные в бетон;
b) не заделанные в бетон.
5 Требования
5.1 Общие требования
Конструкция соединительных компонентов, при соблюдении указаний изготовителя при монтаже, должна обеспечивать их надежное и долговечное использование, безопасное для персонала и окружающего оборудования.
Примечание - Перечень требований и соответствующих им испытаний приведен в приложении A.
5.2 Указания по монтажу
Изготовителем соединительных компонентов должна быть представлена, по крайней мере, След информация:
- классификация компонентов;
- рекомендуемый крутящий момент затяжки;
- диапазон сечений и материал проводников;
- вариант соединения.
Соответствие проверяют осмотром.
5.3 Стойкость к току разряда молнии
Соединительные компоненты должны иметь достаточную стойкость при протекании тока разряда молнии.
Соответствие проверяют испытанием, приведенным в 6.3, а для соединительных компонентов класса H или N в соответствии с 4.1.
5.4 Механическая прочность
Соединительные компоненты должны иметь достаточную прочность при механических воздействиях. На шины уравнивания потенциалов это требование не распространяется.
Соответствие проверяют согласно 6.4.
5.5 Болтовые соединения
Конструкция болтовых соединений должна обеспечивать надежное соединение проводников и металлических конструкций.
Соответствие проверяют осмотром согласно 6.3.
5.6 Разборные соединения для проведения испытаний
Конструкция соединений, предусмотренных для проведения испытаний, должна обеспечивать возможность их разборки после воздействия тока разряда молнии.
Соответствие проверяют согласно 6.3.
5.7 Повреждение проводников и металлических конструкций
Конструкция соединительных компонентов должна обеспечивать соединение проводников и/или металлических конструкций без повреждения проводников,
