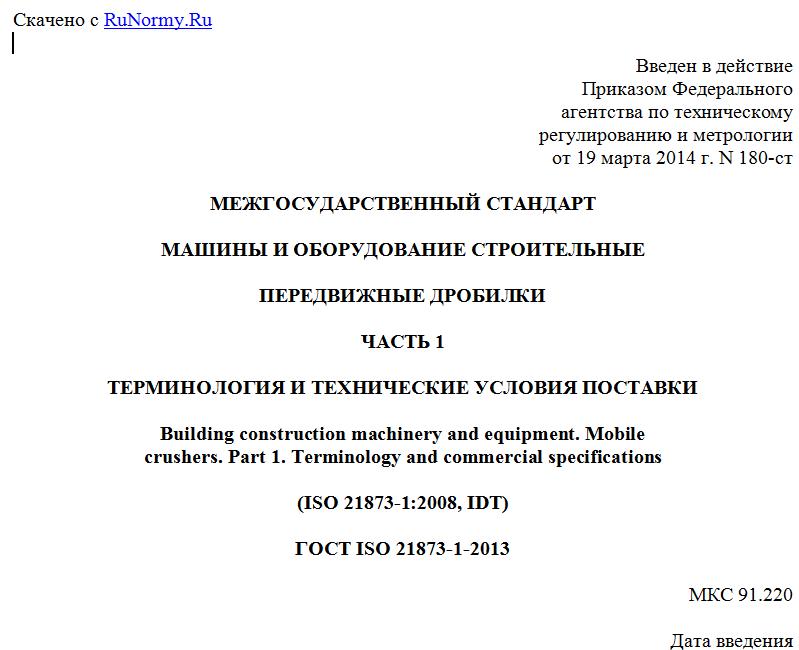

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 марта 2014 г. N 180-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАШИНЫ И ОБОРУДОВАНИЕ СТРОИТЕЛЬНЫЕ
ПЕРЕДВИЖНЫЕ ДРОБИЛКИ
ЧАСТЬ 1
ТЕРМИНОЛОГИЯ И ТЕХНИЧЕСКИЕ УСЛОВИЯ ПОСТАВКИ
Building construction machinery and equipment. Mobile
crushers. Part 1. Terminology and commercial specifications
(ISO 21873-1:2008, IDT)
ГОСТ ISO 21873-1-2013
МКС 91.220
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ИЦ "ЦНИП СДМ" (ООО "ИЦ "ЦНИП СДМ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 267 "Строительно-дорожные машины и оборудование"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 декабря 2013 г. N 63-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Настоящий стандарт идентичен международному стандарту ISO 21873-1:2008 Building construction machinery and equipment - Mobile crushers - Part 1: Terminology and commercial specifications (Машины и оборудование строительные. Передвижные дробилки. Часть 1. Терминология и технические условия поставки).
Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 127 "Машины землеройные" Международной организации по стандартизации (ISO) и утвержден Европейским комитетом по стандартизации CEN в качестве европейского стандарта без внесения изменений.
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в национальных органах по стандартизации.
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 19 марта 2014 г. N 180-ст межгосударственный стандарт ГОСТ ISO 21873-1-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает терминологию и содержит технические требования для коммерческой документации для мобильных дробилок, установленных на гусеничном ходу, на грузовом автомобиле или на полуприцепе, которые используются в строительной индустрии. Стандарт не распространяется на стационарные дробилки.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий международный стандарт:
ISO 11375:1998 Building construction machinery and equipment - Terms and definitions (Машины и оборудование строительные. Термины и определения).
3. Термины и определения
В настоящем стандарте используются следующие термины с соответствующими определениями:
3.1 мобильная дробилка (mobile crusher): Машина для дробления минерального сырья на частицы меньшего размера, способная перемещаться с помощью своей ходовой части.
Примечание 1 - В зависимости от способа перемещения мобильные дробилки делятся на следующие типы:
- самоходная мобильная дробилка на гусеничном ходу [см. рисунок A.1 приложение A];
- мобильная дробилка, установленная на грузовом автомобиле;
- мобильная дробилка, установленная на полуприцепе.
Примечание 2 - Эквивалентный термин дается в ISO 11375:1998, 3.4, как "Дробильно-сортировочная установка (установка по переработке)".
3.2 базовое устройство (basic unit): Основной механизм мобильной дробилки, состоящий из рабочего органа, устройства управления, источника питания, передающего устройства и механизма передвижения.
Примечание - В качестве передающего устройства чаще всего используется гидравлическая система.
3.3 дополнительное оборудование (attachment): Дополнительные компоненты, которые могут быть добавлены к базовому устройству для различного назначения.
Примечание - Дополнительные приспособления могут включать в себя следующее: магнитный сепаратор, металлодетектор, виброгрохот, систему подавления пыли, ленточный конвейер с дополнительными конвейерами, гидромолот и расширитель загрузочной воронки. Дополнительное оборудование перемещается вместе с мобильной дробилкой.
3.4 загружаемый материал (charged material): Сырье, в основном на минеральной основе.
ПРИМЕР - Природный камень, бетон, асфальт или щебень.
Примечание - Загружаемый материал может содержать небольшое количество посторонних материалов, таких как дерево и металл.
3.5 загрузочный бункер (feed hopper): Емкость, которая принимает сырье и загружает в подающее устройство.
Примечание - Упрощенный метод расчета объема бункера с постоянным поперечным сечением и наклонным питателем см. в приложении B.
3.6 подающее устройство; питатель (feed device): Устройство подачи загружаемого материала в дробилку.
Примечание - Определены следующие типы питателей:
- качающийся питатель;
- ленточный питатель;
- лотковый питатель;
- пластинчатый питатель;
- валковый грохот;
- плунжерный питатель;
- вибрационный грохот.
3.7 обводное устройство (bypass device): Устройство, предназначенное для разделения материала по крупности и отсева материала (байпас материал), не требующего дробления.
Примечание - Определены следующие типы обводных устройств:
- спускной лоток;
- реверсивный ленточный конвейер;
- вибрационный грохот.
Спускной лоток может иметь внутренние перегородки, которые позволяют материалу, не требующему переработки, смешиваться с переработанным продуктом, или, при необходимости, этот материал исключается из дальнейшей переработки путем удаления с конвейера. Реверсивный ленточный конвейер может работать таким же образом как спускной лоток, изменив направление движения конвейера.
3.8 обводной конвейер (bypass conveyor): Часть конвейера; устройство для отделения мелкого материала, не требующего дробления.
3.9 дробильное устройство (crushing device): Механизм, предназначенный для переработки загруженного материала путем дробления крупных частей на более мелкие.
Примечание - Типы дробильных устройств (дробилок) см. ISO 11375.
3.10 устройство разгрузки (discharge device): Механизм, который удаляет переработанный материал.
Примечание - Определены следующие типы устройств разгрузки:
- ленточный конвейер;
- шнековый конвейер;
- спускной лоток;
