"ГОСТ ISO 21573-1-2013. Межгосударственный стандарт. Машины и оборудование строительные. Бетононасосы. Часть 1. Терминология и технические условия на поставку"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

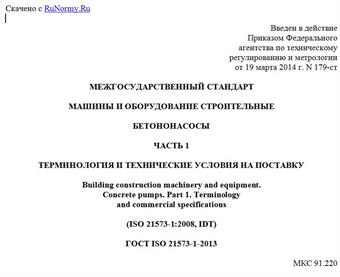

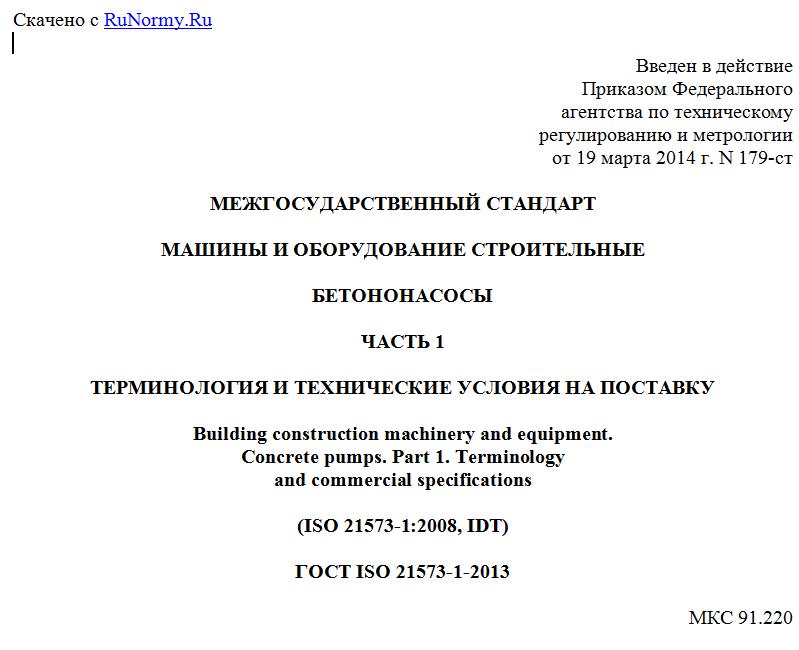

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 марта 2014 г. N 179-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

МАШИНЫ И ОБОРУДОВАНИЕ СТРОИТЕЛЬНЫЕ

БЕТОНОНАСОСЫ

ЧАСТЬ 1

ТЕРМИНОЛОГИЯ И ТЕХНИЧЕСКИЕ УСЛОВИЯ НА ПОСТАВКУ

Building construction machinery and equipment.
Concrete pumps. Part 1. Terminology
and commercial specifications

(ISO 21573-1:2008, IDT)

ГОСТ ISO 21573-1-2013

МКС 91.220

Дата введения
1 января 2015 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ИЦ "ЦНИП СДМ" (ООО "ИЦ "ЦНИП СДМ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 267 "Строительно-дорожные машины и оборудование"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол N 63-П от 27 декабря 2013 г.)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт

4 Настоящий стандарт идентичен международному стандарту ISO 21573-1:2008 Building construction machinery and equipment - Concrete pumps - Part 1: Terminology and commercial specifications (Машины и оборудование строительные. Бетононасосы. Часть 1. Терминология и технические условия на поставку).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в национальных органах по стандартизации.
Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 127 "Машины землеройные" Международной организации по стандартизации (ISO) и утвержден Европейским комитетом по стандартизации CEN в качестве европейского стандарта без внесения изменений.
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT).
Разработанный стандарт может быть использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытаний), а также стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза "О безопасности машин и оборудования".
5 Приказом Федерального агентства по техническому регулированию и метрологии от 19 марта 2014 г. N 179-ст межгосударственный стандарт ГОСТ ISO 21573-1-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

Настоящий стандарт устанавливает терминологию и определения для бетононасосов, используемых на строительных площадках для подачи бетонной смеси к месту ее укладки.

2. Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ISO 11375:1998, Building construction machinery and equipment - Terms and definitions (Машины и оборудование для строительства зданий. Термины и определения)

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 бетононасос поршневого типа (piston-type concrete pump): Бетононасос периодического действия, подающий бетонную смесь в бетоновод с помощью поршневого насоса (см. рисунок А.1).
3.2 бетононасос роторного типа (rotary-type concrete pump): Бетононасос постоянного действия, подающий бетонную смесь в бетоновод с помощью роторного насоса (см. рисунки А.6, А.7, А.8 и А.9).
3.3 бетононасос стационарного типа (stationary-type concrete pump): Установленный на салазках, рельсах или колесном шасси бетононасос, предназначенный для долговременной работы на стройплощадке (см. рисунок А.13).
3.4 система клапанов бетононасосов поршневого типа (piston-type concrete-pump's valve system): Система, состоящая из запорных клапанов, попеременно перекрывающих и открывающих подачу бетонной смеси из приемного бункера к поршневому насосу и далее в бетоновод (см. рисунки А.2, А.3, А.4 и А.5).
Примечание - Клапаны синхронизированы таким образом, что в момент подачи бетонной смеси из приемного бункера к поршневому насосу перекрывается клапан на бетоноводе. Различные типы данной системы приведены в таблице 1.

Таблица 1

Классификация бетононасосов

Классификация Тип Конструкция Примечания
Тип рабочего органа Поршневой Гидравлический Рисунок 1
Механический -
Однопоршневой -
Многопоршневой Рисунок 1
Роторный Вакуумный Рисунок 6, 7
Шланговый Рисунок 8, 9
Способ транспортирования Мобильные самоходные На автомобильном шасси ISO 11375, рисунок 41
Мобильные несамоходные На автомобильных прицепах ISO 11375, рисунок 42
На прицепах для железных дорог -
На прицепах грузовых автомобилей -
Стационарные На полозьях/Стационарно монтируемые Рисунок 11
На прицепах высокой проходимости ISO 11375, рисунок 42
Способ подачи бетонной смеси С интегрированной раздаточной стрелой На автомобильном шасси ISO 11375, рисунок 41
На прицепе ISO 11375, рисунок 43
С отдельной раздаточной стрелой Установленной на башне ISO 11375, рисунок 44
С шарнирно-сочлененной стрелой -
С бетоноводом С бетоноводом (трубой или рукавом), подающим бетонную смесь непосредственно к месту заливки -
Вспомогательный способ подачи бетонной смеси Под давлением воздуха Торкретирование -

3.5 раздаточная стрела (distributing boom): Стрела бетононасоса в сложенном или разложенном виде, в пределах ее высотных характеристик без учета разгрузочного рукава (см. рисунок А.14).
Примечание - Стрела может складываться в вертикальной плоскости и поворачиваться вокруг вертикальной оси. Обычно раздающие резиновые рукава имеют разную длину и их длину учитывают отдельно.

3.6 максимально допустимая крупность заполнителя (maximum applicable aggregate size): Наибольший размер крупного заполнителя бетонной смеси, который может пройти через бетоновод (включая разгрузочную секцию и рукава) без создания заторов/завалов.
3.7 минимально допустимая осадка конуса (подвижность) бетонной смеси (minimum applicable slump): Минимальное значение осадки конуса (подвижности) бетонной смеси для транспортирования бетононасосом.
3.8 расчетная производительность бетононасоса (maximum theoretical pump capacity): Теоретический объем перекачиваемой бетонной смеси, при максимальной частоте работы поршневого/ротационного рабочего органа бетононасоса (мин-1).
Примечание - Практическую производительность рассчитывают из коэффициента эффективности и расчетной производительности бетононасоса. При использовании бетонной смеси с "осадкой конуса" (подвижностью) от 18 до 21 см, коэффициент эффективности - около 90%.





где Qth - расчетная производительность бетононасоса, м3/ч;
Qa - практическая производительность бетононасоса, м3/ч;
d - диаметр бетонотранспортного цилиндра, мм;
s - ход поршня, мм;
n - частота хода поршня, час-1;
- коэффициент эффективности (от 0,8 до 0,9).

4. Классификация бетононасосов

Бетононасосы классифицируют по следующим признакам (см. таблицу 1):
- тип рабочего органа;
Для просмотра документа целиком скачайте его >>>
