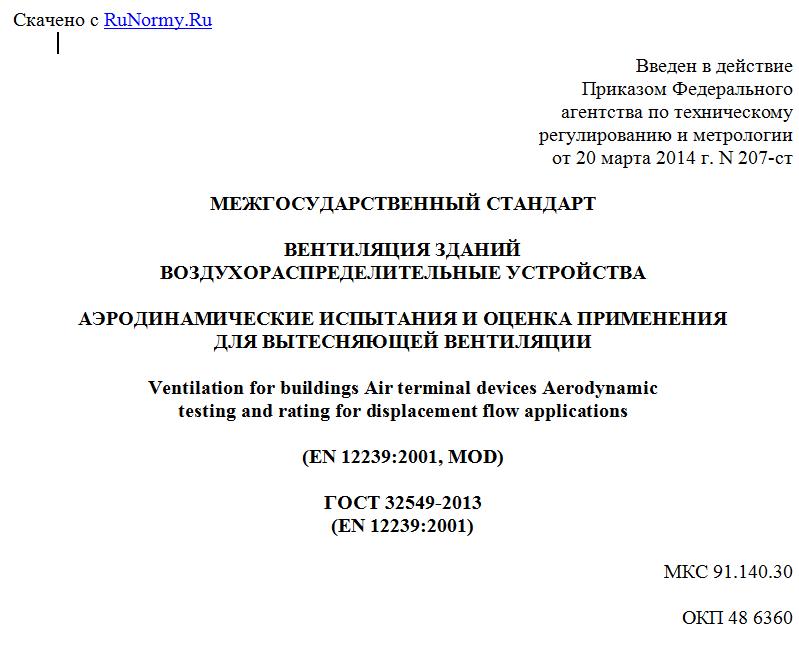

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 марта 2014 г. N 207-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВЕНТИЛЯЦИЯ ЗДАНИЙ
ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА
АЭРОДИНАМИЧЕСКИЕ ИСПЫТАНИЯ И ОЦЕНКА ПРИМЕНЕНИЯ
ДЛЯ ВЫТЕСНЯЮЩЕЙ ВЕНТИЛЯЦИИ
Ventilation for buildings Air terminal devices Aerodynamic
testing and rating for displacement flow applications
(EN 12239:2001, MOD)
ГОСТ 32549-2013
(EN 12239:2001)
МКС 91.140.30
ОКП 48 6360
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации Российской Федерации ТК 061 "Вентиляция и кондиционирование", Обществом с ограниченной ответственностью "Арктос" и Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе аутентичного перевода на русский язык перевода, указанного в пункте 4, выполненного ООО "Арктос"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14.11.2013 г. N 44-2013)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Украина UA Минэкономразвития Украины
4 Настоящий межгосударственный стандарт является модифицированным по отношению к европейскому региональному стандарту EN 12239:2001 Ventilation for buildings. Air terminal devices. Aerodynamic testing and rating for displacement flow applications (Вентиляция зданий. Воздухораспределительные устройства. Аэродинамические испытания и оценка применения для вытесняющей вентиляции).
Перевод с английского языка (en)
Степень соответствия - модифицированная (MOD)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 20 марта 2014 г. N 207-ст межгосударственный стандарт ГОСТ 32549-2013 введен в действие в качестве национального стандарта Российской Федерации с 01 января 2015 г.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт является модифицированным по отношению к стандарту EN 12239:2001 "Вентиляция зданий. Воздухораспределительные устройства. Аэродинамические испытания и оценка применения для вытесняющей вентиляции".
Необходимость разработки стандарта обусловлена отсутствием национального стандарта на аэродинамические испытания воздухораспределительных устройств для вытесняющей вентиляции.
Данный стандарт предусматривает только лабораторные испытания в специально оборудованных помещениях, оснащенных соответствующими средствами измерений, и не предусматривает приемо-сдаточных, опытных и производственных испытаний.
Стандарт описывает методы лабораторных испытаний воздухораспределительных устройств для вытесняющей вентиляции только в неизотермических условиях.
В настоящий стандарт введено дополнительное приложение Д.А "Перечень технических отклонений настоящего стандарта от примененного в нем европейского регионального стандарта EN 12239:2001"
1 Область применения
Настоящий стандарт устанавливает методы лабораторных аэродинамических испытаний и оценки воздухораспределительных устройств для вытесняющей вентиляции, включая определение необходимого оборудования для испытаний и технику измерений.
Результаты испытаний, проведенных в соответствии с данным стандартом, предназначены для оценки характеристик воздухораспределительных устройств только в неизотермических условиях.
Настоящий стандарт применим для воздухораспределительных устройств Класса IV по классификации, приведенной в ГОСТ Р ЕН 12238-2012.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р ЕН 12238-2012 Вентиляция зданий. Воздухораспределительные устройства. Аэродинамические испытания и оценка применения для перемешивающей вентиляции.
ИСО 5167-1:2003 Измерение потока текучей среды с помощью устройств для измерения перепада давления, помещенных в заполненные трубопроводы круглого сечения. Часть 1. Общие принципы и требования.
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины, определения и символы
3.1 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 низкоскоростное воздухораспределительное устройство (low velocity air terminal device): Воздухораспределительное устройство, предназначенное для вентиляции с регулированием температуры, например для вытесняющей вентиляции.
3.1.2 расход первичного воздуха (primary air flow rate), qp: Объем воздуха, поступающего в воздухораспределительное устройство за единицу времени из приточного воздуховода.
3.1.3 расход эжектируемого воздуха (internally induced air flow rate), qi: Объем воздуха, эжектируемый в первичный воздушный поток внутри воздухораспределительного устройства за единицу времени.
3.1.4 суммарный расход воздуха (total air flow rate), qt: Объем воздуха, поступающий из воздухораспределительного устройства в помещение за единицу времени.
3.1.5 температура первичного воздуха (primary air temperature), : Температура первичного воздушного потока.
3.1.6 температура эжектируемого воздуха (induced air temperature), : Температура эжектируемого воздушного потока.
3.1.7 температура суммарного воздушного потока (total air temperature), : Температура суммарного воздушного потока, выходящего из воздухораспределительного устройства.
3.1.8 начальная температура воздуха в помещении (reference air temperature of the room), : Среднее значение минимум пяти показаний температуры воздуха, полученных на высоте 1,1 м от пола за пределами области прямого воздействия воздухораспределительного устройства.
3.1.9 разность температур первичного воздуха (primary air temperature difference), : Алгебраическая разность между температурой первичного воздуха и начальной температурой воздуха в рабочей зоне.
3.1.10 изовела (isovel): Геометрическое место точек с одинаковым значением средней скорости.
3.1.11 длина заданной изовелы (length of the specified isovel), av: Максимальное расстояние по горизонтали от воздухораспределительного устройства или ограждения до прямоугольника, описывающего заданную изовелу, независимо от расстояния от пола согласно рисунку 4.
3.1.12 ширина заданной изовелы (width of the specified isovel), bv: Максимальная ширина прямоугольника, описывающего заданную изовелу, независимо от расстояния от пола согласно рисунку 4.
3.1.13 высота заданной изовелы (height of the specified isovel), hv: Максимальная высота над полом заданной изовелы согласно рисунку 5.
3.1.14 коэффициент эжекции (induction rate), i: Отношение расхода эжектируемого воздуха к расходу первичного воздуха
i = qi/qp, (1)
3.1.15 статическое давление (static pressure), ps: Статическое давление относительно атмосферного давления.
3.1.16 динамическое давление (dynamic pressure), pd: Динамическое давление соответствующее средней скорости в воздуховоде.
Примечание - В случае подсоединения к камере статического давления без воздуховода динамическое давление равно нулю.
3.1.17 полное давление (total pressure), pt: Сумма статического и динамического давлений.
3.1.18 эквивалентный диаметр (equivalent diameter), De: Эквивалентный диаметр воздуховода номинального размера.
