"ГОСТ 32484.3-2013 (EN 14399-3:2005). Межгосударственный стандарт. Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Система HR - комплекты шестигранных болтов и гаек"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

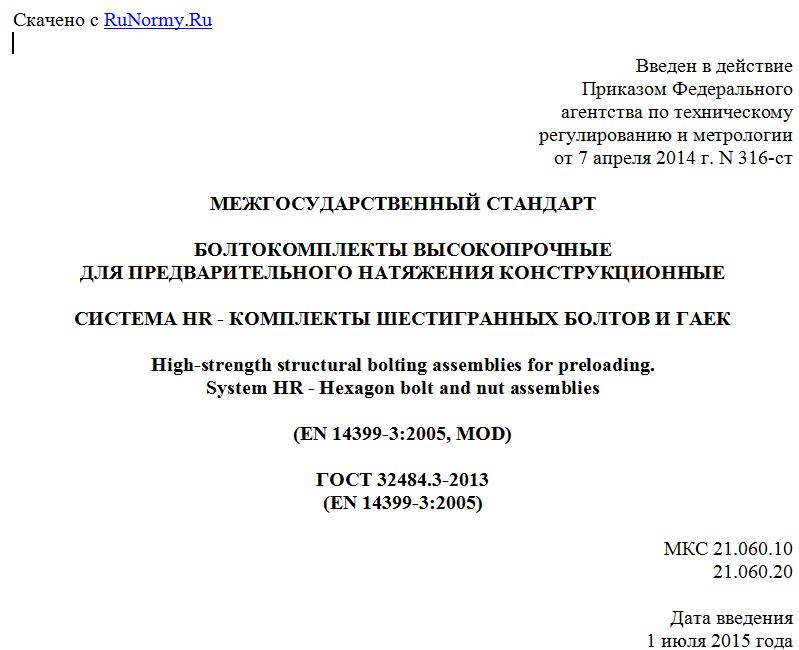

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 7 апреля 2014 г. N 316-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТОКОМПЛЕКТЫ ВЫСОКОПРОЧНЫЕ
ДЛЯ ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ КОНСТРУКЦИОННЫЕ

СИСТЕМА HR - КОМПЛЕКТЫ ШЕСТИГРАННЫХ БОЛТОВ И ГАЕК

High-strength structural bolting assemblies for preloading.
System HR - Hexagon bolt and nut assemblies

(EN 14399-3:2005, MOD)

ГОСТ 32484.3-2013
(EN 14399-3:2005)

МКС 21.060.10
21.060.20

Дата введения
1 июля 2015 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1. Подготовлен Обществом с ограниченной ответственностью "Научно-производственный центр мостов" (ООО "НПЦ мостов").
2. Внесен Техническим комитетом по стандартизации ТК 229 "Крепежные изделия".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 44-2013 от 14 ноября 2013 г.).
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Украина UA Госпотребстандарт Украины

4. Приказом Федерального агентства по техническому регулированию и метрологии от 7 апреля 2014 г. N 316-ст межгосударственный стандарт ГОСТ 32484.3-2013 (EN 14399-3:2005) введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
5. Настоящий стандарт модифицирован по отношению к европейскому стандарту EN 14399-3:2005. High-strength structural bolting assemblies for preloading. Part 3: System HR - Hexagon bolt and nut assemblies (Болтокомплекты высокопрочные для предварительного натяжения конструкционные - Часть 3: Система HR - комплекты шестигранных болтов и гаек) путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту.
Европейский стандарт EN 14399-3:2005 разработан Техническим комитетом CEN/TC 185 "Резьбовые и нерезьбовые механические соединительные детали и вспомогательное оборудование".
Перевод с английского языка (en).
Степень соответствия - модифицированная (MOD).
6. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Введение

Настоящий стандарт распространяется на два технических решения комплектов из конструкционных болтов, гаек и шайб (болтокомплектов). Эти решения использованы в различных системах (HR и HV) болтокомплектов (см. таблицу 1). Обе системы апробированы, и выбор той или иной системы для применения осуществляет потребитель. Однако для рабочих характеристик болтокомплекта важно, чтобы не происходило смешивания болтов и гаек из разных систем. Поэтому болты и гайки для обеих систем стандартизированы в разных частях одного стандарта и имеют свою маркировку.  Таблица 1  Комплект болт/гайка/шайба
Болтокомплекты Болт/гайка/шайба Система HR Болтокомплекты Болт/гайка/шайба Система HV
Общие требования ГОСТ 32484.1
Комплект болт/гайка ГОСТ 32484.3 ГОСТ 32484.4
Маркировка HR HV
Класс прочности 8.8/8 10.9/10 10.9/10
Шайба ГОСТ 32484.5 или ГОСТ 32484.6 ГОСТ 32484.5 или ГОСТ 32484.6
Маркировка Н Н
Стандарт на предварительное натяжение ГОСТ 32484.2
Болтокомплекты для предварительного натяжения очень чувствительны к качеству изготовления и применяемой смазке. Поэтому важно, чтобы болтокомплекты были изготовлены одним изготовителем, который является ответственным за собираемость болтокомплекта. По этой же причине важно, чтобы покрытие болтокомплекта производилось одним изготовителем. Помимо механических свойств болтокомплекта необходимо обеспечить технологические свойства, чтобы при использовании соответствующей технологии затяжки достигалось усилие предварительного натяжения. Для этого разработан метод оценки пригодности болтов, гаек и шайб для натяжения, который показывает, обеспечено ли данное технологическое свойство болтокомплекта. В настоящий стандарт включены следующие дополнительные по отношению к требованиям международного стандарта ЕН 14399-3:2005 требования, отражающие потребности национальных экономик стран - участников ЕАСС, и учтены особенности изложения межгосударственных стандартов (в соответствии с ГОСТ 1.5-2001), а именно приведены нормативные ссылки на межгосударственные стандарты и включены: - дополнительная ссылка на стандарт ГОСТ 15150-69, учитывающий особенности климатических условий стран - участниц соглашения; - дополнительная ссылка на стандарт ГОСТ ISO 2859-1-2009, так как изложенные в нем процедуры приемки более приемлемы для изготовителя; - дополнительная ссылка на стандарт ГОСТ 9.306-85, регламентирующий обозначение вида покрытий; - дополнительные требования на условия испытаний болтов исполнения ХЛ; - изменен класс точности болтов; - дополнительные виды покрытий; - требования по обезуглероживанию резьбы болтов; - дополнительные примеры обозначения и маркировки болтов исполнения ХЛ; - дополнительные требования по подготовке болтов, гаек и шайб к испытаниям на коэффициент закручивания; - значения нормативных усилий натяжения болтокомплектов при испытаниях для определения коэффициента закручивания. Указанные дополнительные требования включены в разделы 1, 2, 3, 5, 7 и Приложение ДА настоящего стандарта, при этом модифицированные разделы выделены вертикальной полужирной линией, расположенной слева от измененного текста, а дополнительные абзацы заключены в рамку.

1. Область применения

Настоящий стандарт совместно с ГОСТ 32484.1 устанавливает требования для комплектов высокопрочных болтов и гаек системы HR для соединений с предварительным натяжением с увеличенным размером под ключ, с резьбой от М12 до М36 классов прочности 8.8/8 и 10.9/10, применяемых в болтовых соединениях металлических конструкций в строительстве и машиностроении, эксплуатируемых в различных макроклиматических районах по ГОСТ 15150. Болт и гайка в этом стандарте были разработаны так, чтобы достигать усилия предварительного натяжения не менее  (0,7 от номинального предела прочности на площадь сечения болта) и получить податливость за счет преимущественной пластической деформации стержня болта. Для этой цели компоненты болтокомплекта имеют следующие характеристики: - высота гайки соответствует, в среднем, 0,85 диаметра резьбы; - болт с нормальной длиной резьбы. Болты и гайки согласно этому документу применяют совместно с шайбами по ГОСТ 32484.6 или ГОСТ 32484.5 (только под гайку). Метод испытания на предварительное натяжение установлен в ГОСТ 32484.2.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы: ГОСТ 9.306-85 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения ГОСТ 9.307-89 Единая система защиты от коррозии и старения. Покрытия цинковые горячие. Общие требования и методы контроля ГОСТ 8724-2002 Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги ГОСТ 9454-78 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды ГОСТ 32484.1-2013 (EN 14399-1:2005) Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Общие требования ГОСТ 32484.2-2013 (EN 14399-2:2005) Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Испытание на предварительное натяжение ГОСТ 32484.4-2013 (EN 14399-4:2005) Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Система HV - комплекты шестигранных болтов и гаек ГОСТ 32484.5-2013 (EN 14399-5:2005) Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Плоские шайбы ГОСТ 32484.6-2013 (EN 14399-6:2005) Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Плоские шайбы с фаской ГОСТ ISO 2859-1-2009 Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества ISO 898-1:2013 <1> Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы ISO 898-2 <2> Механические свойства крепежных изделий из углеродистой стали и легированной стали. Часть 2. Гайки установленного класса прочности. Крупная и мелкая резьба ISO 965-2:1998 <3> Резьбы метрические ISO общего назначения. Допуски. Часть 2. Предельные размеры резьб для болтов и гаек общего назначения. Средний класс точности
ISO 965-5:1998 <4> Резьбы метрические ISO общего назначения. Допуски. Часть 5. Предельные размеры внутренних для сборки с
