"ГОСТ Р 55951-2014. Национальный стандарт Российской Федерации. Древесина модифицированная. Метод определения износостойкости и коэффициента трения"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

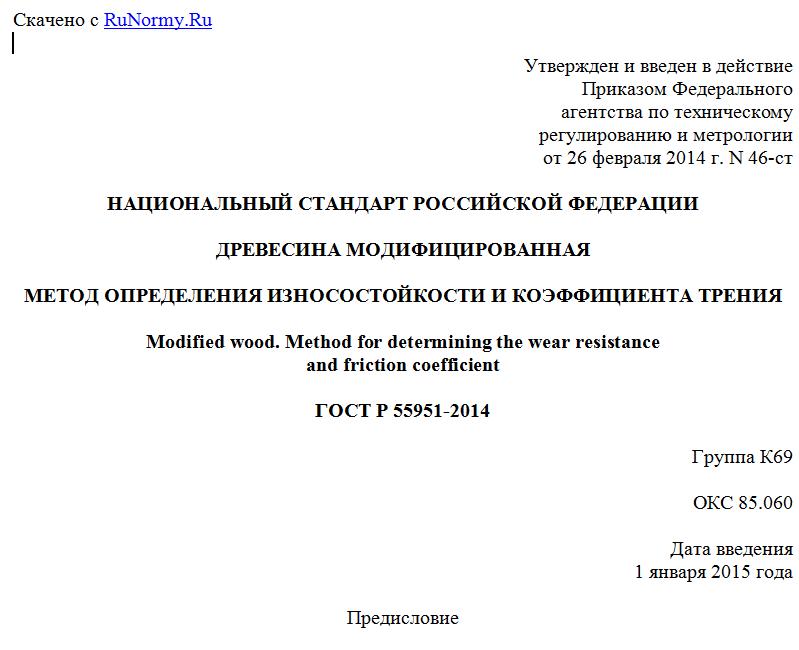

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 февраля 2014 г. N 46-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ДРЕВЕСИНА МОДИФИЦИРОВАННАЯ

МЕТОД ОПРЕДЕЛЕНИЯ ИЗНОСОСТОЙКОСТИ И КОЭФФИЦИЕНТА ТРЕНИЯ

Modified wood. Method for determining the wear resistance
and friction coefficient

ГОСТ Р 55951-2014

Группа К69

ОКС 85.060

Дата введения
1 января 2015 года

Предисловие

1 РАЗРАБОТАН Федеральным государственным бюджетным образовательным учреждением высшего профессионального образования "Воронежская государственная лесотехническая академия"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 78 "Лесоматериалы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 февраля 2014 г. N 46-ст
4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)

1. Область применения

Настоящий стандарт распространяется на методы определения износа и коэффициента трения модифицированной древесины и устанавливает требования к аппаратуре, материалам, подготовки к испытаниям, проведению испытаний, обработке результатов.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 23.301-78 Обеспечение износостойкости изделий. Приборы для измерения износа методом вырезанных лунок. Технические требования
ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 2140-81 Видимые пороки древесины. Классификация, термины и определения, способы измерения
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю
ГОСТ 9013-59 Металлы. Метод измерения твердости по Роквеллу
ГОСТ 13338-86 Древесина модифицированная. Метод определения твердости, временных упругой и остаточной деформаций
ГОСТ 16483.0-89 Древесина. Общие требования к физико-механическим испытаниям
ГОСТ 19265-73 Прутки и полосы из быстрорежущей стали. Технические условия
ГОСТ 20370-74 Эфир метиловый метакриловой кислоты. Технические условия
ГОСТ Р 54577-2011 Древесина модифицированная. Технические условия
ГОСТ Р 54912-2012 Древесина модифицированная для подшипников скольжения. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется принять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется принять в части, не затрагивающей эту ссылку.

3. Обозначения и сокращения

В настоящем стандарте использованы следующие сокращения:
МД - модифицированная древесина.

4. Древесина модифицированная.
Метод определения износостойкости

4.1. Аппаратура и материалы
4.1.1 Выбор образцов
Образцы для испытаний должны иметь форму цилиндра или колодочки с торцовой рабочей поверхностью, с размерами и формами, представленными в миллиметрах на рисунке 1.



1 - образец из МД; 2 - оправка

Рисунок 1

Образцы для испытаний изготавливают из заготовок модифицированной древесины по ГОСТ Р 54577, обрезанных по торцам не менее чем на 20 мм, ГОСТ Р 54912 (рисунок 2).
Испытуемые образцы (детали) должны отвечать требованиям ГОСТ 2140. Шероховатость поверхности образцов в месте нанесения лунки должна быть не более Ra = 0,63 - 0,40 мкм по ГОСТ 2789. Влажность - в пределах 2% - 4%. Шероховатость поверхности контртела 0,16 - 0,1 мкм.



Рисунок 2

4.1.2 Аппаратура
Для вырезания лунки на плоских образцах (деталях) рекомендуется прибор, сконструированный на базе микроскопа МИС-II (рисунки 3 а и 3 б).
Прибор снабжен резцом, изготовленным из инструментальной стали Р18 по ГОСТ 19265. Форма рабочей части резца представлена на рисунке 4.
Примечание - В приборах, изготовленных по ГОСТ 23.301, вместо алмазного резца РАИ-I необходимо использовать предлагаемый резец.

Резец устанавливают в приборе так, чтобы лунка получилась глубиной до 0,2 мм и длиной до 4 мм, симметричной формы относительно ее продольной оси.
Радиус вращения вершины резца 12,5 +/- 0,1 мм. В механизме вращения должен отсутствовать люфт.



а



б

1 - основание прибора; 2 - стойка; 3 - звенья
для перемещения резца; 4 - приспособление для закрепления
и вращения резца; 5 - резец; 6 - образец (деталь);
7 - устройство для закрепления образца (детали)

Рисунок 3





- угол заострения резца (35 +/- 1°);
- задний угол (12 +/- 1°);  - угол в плане (130 +/- 1°);
отклонение вершины резца от оси оправки не более 0,2 мм

Рисунок 4

На гранях и вершине резца исключаются зазубрины и сколы, различимые при рассмотрении под микроскопом с увеличением 35х.
Для вырезания лунки на образце (детали) прибор должен обеспечивать перемещение резца относительно образца в трех измерениях.
Для измерения размеров лунки и определения износа применяют инструментальный микроскоп или специальные приборы модели 965 и 966.
4.2. Подготовка к испытаниям
4.2.1 Перед вырезанием лунок производится приработка образцов (деталей) не менее 4 ч.
На рабочую поверхность образца наносят простым карандашом метки в виде двух параллельных линий, отражающих продольную длину лунки.
4.2.2 Поверхность трения в местах нанесения лунок перед измерением следует тщательно протирать салфеткой, смоченной эфиром по ГОСТ 20370.
4.2.3 Размер лунок и их расположение на поверхности трения зависят от предполагаемого износа и поставленной задачи. Рекомендуемая длина лунки 2,5 - 4,0
