"ГОСТ Р МЭК 61386.24-2014. Национальный стандарт Российской Федерации. Трубные системы для прокладки кабелей. Часть 24. Трубные системы для прокладки в земле"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

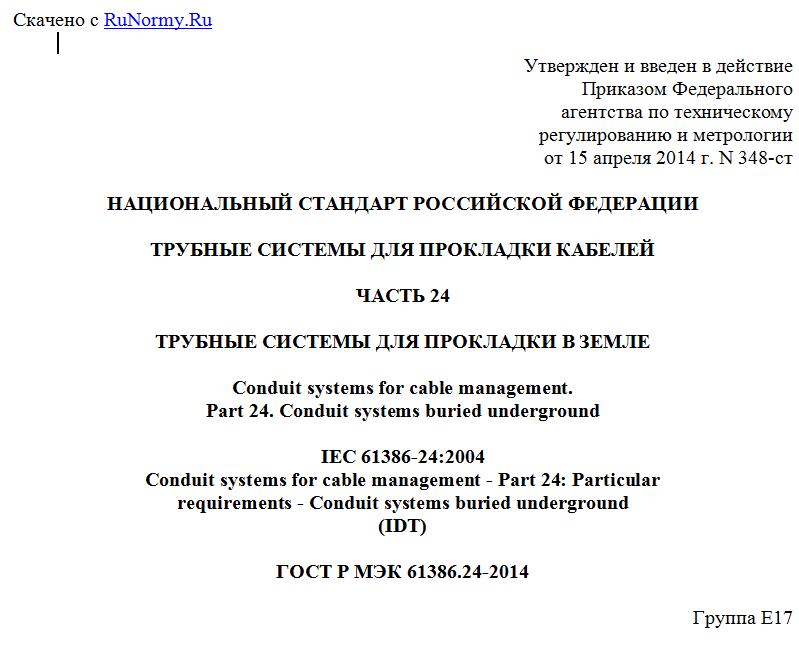

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 апреля 2014 г. N 348-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТРУБНЫЕ СИСТЕМЫ ДЛЯ ПРОКЛАДКИ КАБЕЛЕЙ

ЧАСТЬ 24

ТРУБНЫЕ СИСТЕМЫ ДЛЯ ПРОКЛАДКИ В ЗЕМЛЕ

Conduit systems for cable management.
Part 24. Conduit systems buried underground

IEC 61386-24:2004
Conduit systems for cable management - Part 24: Particular
requirements - Conduit systems buried underground
(IDT)

ГОСТ Р МЭК 61386.24-2014

Группа Е17

ОКС 29.120.10

ОКСТУ 3402

Дата введения
1 января 2015 года

Предисловие

1 ПОДГОТОВЛЕН Московским институтом энергобезопасности и энергосбережения на основе аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 апреля 2014 г. N 348-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 61386-24:2004 "Системы кабелепроводов для электрических установок. Часть 24. Частные требования. Подземные системы кабелепроводов" (IEC 61386-24:2004 "Conduit systems for cable management - Part 24: Particular requirements - Conduit systems buried underground").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

Введение

Требования настоящего стандарта дополняют или изменяют соответствующие пункты МЭК 61386-1 "Трубные системы для прокладки кабелей. Часть 1. Общие требования".
Отсутствие ссылки на раздел или пункт МЭК 61386-1 означает, что для трубных систем, прокладываемых в земле, применяются общие требования, содержащиеся в МЭК 61386-1.
Подпункты, таблицы и рисунки, являющиеся дополнением к МЭК 61386-1, нумеруются, начиная с 101.

1. Область применения

Настоящий стандарт устанавливает требования к исполнению и испытаниям трубных систем, прокладываемых в земле, включая трубы и трубную арматуру, для защиты и прокладки изолированных проводов и/или кабелей в электрических установках или в системах связи.
Требования настоящего стандарта относятся к металлическим, неметаллическим и композитным трубам, имеющим или не имеющим резьбу на конце.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяется только указанное издание. Для недатированных ссылок применяется последнее издание указанного документа.
Применяют МЭК 61386-1 со следующим дополнением:
ИСО 161-1:1996 Трубы из термопластов для транспортирования жидких и газообразных сред. Номинальные наружные диаметры и номинальные давления. Часть 1. Метрические ряды
(ISO 161-1:1996 Thermoplastics pipes for the conveyance of fluid - Nominal outside diameters and nominal pressures - Part 1: Metric series)
ИСО 2768-1:1989 Допуски. Часть 1. Допуски на линейные и угловые размеры без указания индивидуальных допусков на размеры
(ISO 2768-1:1989 General tolerances - Part 1: Tolerances for linear and angular dimensions without individual tolerance indication)
МЭК 60423 не применяют.
МЭК 60670 не применяют.

3. Термины и определения

Применяют МЭК 61386-1, раздел 3.

4. Общие требования

Применяют МЭК 61386-1, раздел 4.

5. Общие требования для испытаний

Применяют МЭК 61386-1, раздел 5.

6. Классификация

Применяют МЭК 61386-1, раздел 6 со следующими изменениями.
Приложение A не применяют.
6.1 Механические характеристики
Пункты 6.1.1 - 6.1.3 изложить в редакции:
6.1.1 Сопротивление сжатию
6.1.1.1 Тип 250 (код 250)
Примечание - Трубная система по 6.1.1.1 предназначена для монтажа с дополнительными мерами защиты, определенными в соответствующих национальных нормах.

6.1.1.2 Тип 450 (код 450)
Примечание - Трубная система по 6.1.1.2 предназначена для непосредственной прокладке в земле без дополнительных мер защиты.

6.1.1.3 Тип 750 (код 750)
Примечание - Трубная система по 6.1.1.3 предназначена для непосредственной прокладке в земле без дополнительных мер защиты.

6.1.2 Сопротивление удару
6.1.2.1 Легкая (код L)
6.1.2.1 Нормальная (код N)
6.1.3 Сопротивление изгибу
6.1.3.1 Жесткая
6.1.3.2 Гибкая
Классификацию по 6.2 не применяют.

7. Маркировка и документация

Применяют МЭК 61386-1, раздел 7 со следующими дополнениями и изменениями.
Пункт 7.1 дополнить требованием:
Труба должна быть промаркирована:
a) кодом "L" или "N" по 6.1.2;
b) кодом "250", "450" или "750" по 6.1.1. Эти коды должны быть поставлены после простановки кода по перечислению a).
Пункт 7.1.1 не применяют.
Пункт 7.1 дополнить:
7.1.101 Труба должна быть промаркирована в соответствии с 7.1 равномерно вдоль всей длины предпочтительно с шагом 1 м, но не более 3 м.
Пункты 7.3 - 7.4 не применяют.
Пункт 7.6 дополнить примечанием и пунктом 7.101:
Примечание 4 - Альтернативное испытание находится в стадии рассмотрения.

7.101 Изготовитель должен указать в своей документации всю информацию, необходимую для надлежащего и безопасного монтажа и эксплуатации.
Кроме того, для трубных систем по 6.1.1.1 изготовитель должен предоставить инструкцию по мерам защиты при монтаже в соответствии национальными нормами, если таковые имеются.

8. Размеры

Размеры труб должны соответствовать размерам, указанным в таблице 101.
