Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 апреля 2014 г. N 403-ст

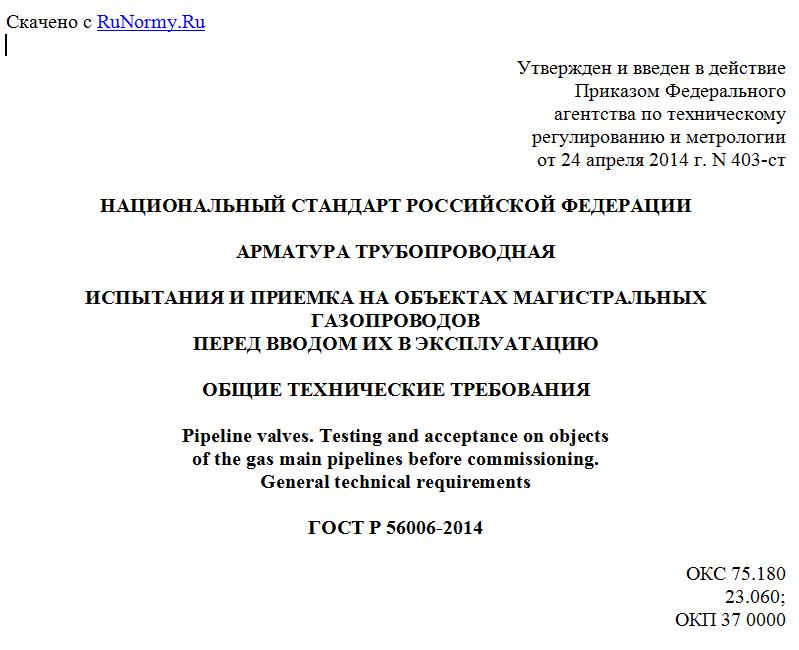

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АРМАТУРА ТРУБОПРОВОДНАЯ
ИСПЫТАНИЯ И ПРИЕМКА НА ОБЪЕКТАХ МАГИСТРАЛЬНЫХ ГАЗОПРОВОДОВ
ПЕРЕД ВВОДОМ ИХ В ЭКСПЛУАТАЦИЮ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Pipeline valves. Testing and acceptance on objects
of the gas main pipelines before commissioning.
General technical requirements
ГОСТ Р 56006-2014
ОКС 75.180
23.060;
ОКП 37 0000
Дата введения
1 января 2015 года
Предисловие
1. Разработан Обществом с ограниченной ответственностью "Научно-исследовательский институт природных газов и газовых технологий - Газпром ВНИИГАЗ" (ООО "Газпром ВНИИГАЗ"), Закрытым акционерным обществом "Научно-производственная фирма "Центральное конструкторское бюро арматуростроения" (ЗАО "НПФ "ЦКБА"), Открытым акционерным обществом "Оргэнергогаз" (ОАО "Оргэнергогаз").
2. Внесен Техническим комитетом по стандартизации ТК 23 "Техника и технологии добычи и переработки нефти и газа".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 24 апреля 2014 г. N 403-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в годовом (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (gost.ru).
1. Область применения
1.1. Настоящий стандарт устанавливает требования к организации, содержанию и объему работ при приемке, испытаниях и контроле трубопроводной арматуры (далее - арматура) на объектах магистральных газопроводов перед вводом в эксплуатацию вновь проектируемых, строящихся, ремонтируемых и реконструируемых объектов, а также объектов, подлежащих техническому перевооружению.
1.2. Настоящий стандарт распространяется на арматуру, соответствующую требованиям, установленным [1], ГОСТ Р 56001 и применяемую на объектах магистральных газопроводов, определяемых областью применения [2] и (или) иных нормативных документов, обеспечивающих выполнение или способствующих выполнению требований соответствующих федеральных законов и технических регламентов.
1.3. Настоящий стандарт распространяется на арматуру импортного и отечественного производства номинальных диаметров до DN 1400 включительно на номинальное давление PN не более 25 МПа следующих основных видов и типов:
- запорная арматура: шаровые и конусные краны, клапаны, задвижки, дисковые затворы;
- регулирующая арматура: шаровые краны, клапаны, в том числе регуляторы;
- предохранительная арматура: клапаны;
- обратная арматура: затворы и клапаны.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие нормативные документы:
ГОСТ 2222-95 Метанол технический. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 17433-80 Промышленная чистота. Сжатый воздух. Классы загрязненности
ГОСТ 24054-80 Изделия машиностроения и приборостроения. Методы испытаний на герметичность. Общие требования
ГОСТ 28084-89 Жидкости охлаждающие низкозамерзающие. Общие технические условия
ГОСТ Р 8.568-97 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения
ГОСТ Р ИСО 8573-1-2005 Сжатый воздух. Часть 1. Загрязнения и классы чистоты
ГОСТ Р 51330.0-99 Электрооборудование взрывозащищенное. Часть 0. Общие требования
ГОСТ Р 52368-2005 Топливо дизельное ЕВРО. Технические условия
ГОСТ Р 53402-2009 Арматура трубопроводная. Методы контроля и испытаний
ГОСТ Р 53672-2009 Арматура трубопроводная. Общие требования безопасности
ГОСТ Р 54808-2011 Арматура трубопроводная. Нормы герметичности затворов
ГОСТ Р 56001-2014 Арматура трубопроводная для объектов газовой промышленности. Общие технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (сводов правил и (или) классификаторов) в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячно издаваемого информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт (документ), на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта (документа) с учетом всех внесенных в данную версию изменений, настоящим стандартом следует руководствоваться заменяющим (измененным) документом. Если заменен ссылочный стандарт (документ), на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта (документа) с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт (документ), на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1. В настоящем стандарте применены термины по ГОСТ 16504, ГОСТ 24054, а также термины с соответствующими определениями:
3.1.1. Арматура трубопроводная (арматура): техническое устройство, устанавливаемое на трубопроводах и емкостях, предназначенное для управления (перекрытия, регулирования, распределения, смешивания, фазоразделения) потоком рабочей среды (жидких, газообразных газожидкостных, порошкообразных, суспензий и т.п.) путем изменения площади проходного сечения. [ГОСТ Р 52720-2007, пункт 2.1]
3.1.2. Арматура запорная: арматура, предназначенная для перекрытия потока рабочей среды с определенной герметичностью. [ГОСТ Р 52720-2007, пункт 3.1]
3.1.3. Арматура обратная: арматура, предназначенная для автоматического предотвращения обратного потока рабочей среды. [ГОСТ Р 52720-2007, пункт 3.5]
3.1.4. Арматура предохранительная: арматура, предназначенная для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления посредством сброса избытка рабочей среды. [ГОСТ Р 52720-2007, пункт 3.2]
3.1.5. Арматура регулирующая: арматура, предназначенная для регулирования параметров рабочей среды посредством изменения расхода. [ГОСТ Р 52720-2007, пункт 3.3]
3.1.6. Арматурный узел: арматура в сборе с необходимым оборудованием и приводом, предусмотренным проектом на объекте магистрального газопровода.
3.1.7. Газопровод: трубопровод, предназначенный для транспортирования газа.
3.1.8. Герметичность: способность арматуры и отдельных ее элементов и соединений препятствовать газовому или жидкостному обмену между разделенными средами. [ГОСТ Р 52720-2007, пункт 6.23]
3.1.9. Герметичность затвора: свойство затвора препятствовать газовому или жидкостному обмену между средами, разделенными затвором. [ГОСТ Р 52720-2007, пункт 6.24]
3.1.10. Давление закрытия Pз: избыточное давление на входе в предохранительный клапан, при котором после сброса рабочей среды происходит посадка запирающего элемента на седло с обеспечением заданной герметичности затвора. [ГОСТ Р 52720-2007, пункт 6.6]
3.1.11. Давление испытательное Pисп: избыточное давление, величина которого назначается при испытаниях арматуры на объектах магистральных газопроводов.
3.1.12. Давление настройки Pн: наибольшее избыточное давление на входе в предохранительный клапан, при котором затвор закрыт и обеспечивается заданная герметичность затвора. [ГОСТ Р 52720-2007, пункт 6.7] 3.1.13. Давление начала открытия Pно: избыточное давление на входе в предохранительный клапан, при котором усилие, стремящееся открыть клапан, уравновешено усилиями, удерживающими запирающий элемент на седле.
3.1.14. Давление номинальное PN: наибольшее избыточное рабочее давление, выраженное в кгс/см2, при температуре рабочей среды 293 К (20 °C), при котором обеспечивается заданный срок службы (ресурс) корпусных деталей арматуры, имеющих определенные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках прочности их при температуре 293 К (20 °C). [ГОСТ Р 52720-2007, пункт 6.1] 3.1.15. Давление полного открытия Pпо: избыточное давление на входе в предохранительный клапан, при котором совершается ход арматуры и достигается максимальная пропускная способность. [ГОСТ Р 52720-2007, пункт 6.9] 3.1.16. Давление пробное Pпр; Ph: избыточное давление, при котором следует проводить гидравлическое испытание арматуры на прочность и плотность водой при температуре не менее 278 К (5 °C) и не более 343 К (70 °C), если в документации не указана другая температура. [ГОСТ Р 52720-2007, пункт 6.5] 3.1.17. Давление рабочее Pр: наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре. [ГОСТ Р 52720-2007, пункт 6.3] 3.1.18. Диаметр номинальный DN: параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей арматуры. Примечание. Номинальный диаметр приблизительно равен внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах и соответствующему ближайшему значению из ряда чисел, принятых в установленном порядке.
[ГОСТ Р 52720-2007, пункт 6.2]
