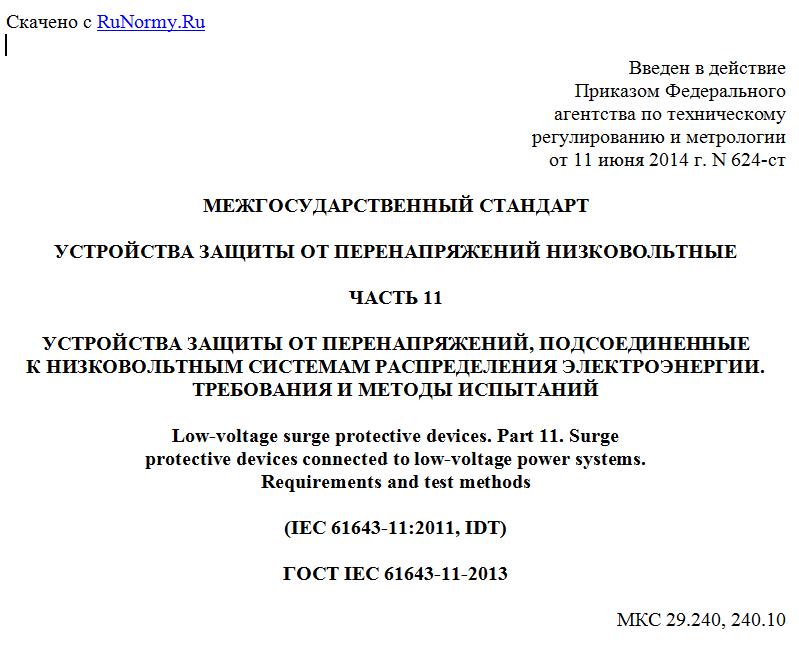

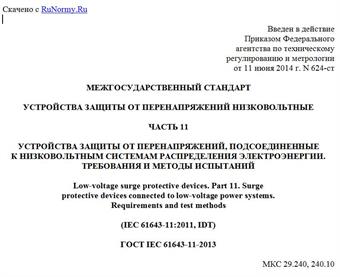

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 11 июня 2014 г. N 624-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УСТРОЙСТВА ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЙ НИЗКОВОЛЬТНЫЕ
ЧАСТЬ 11
УСТРОЙСТВА ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЙ, ПОДСОЕДИНЕННЫЕ
К НИЗКОВОЛЬТНЫМ СИСТЕМАМ РАСПРЕДЕЛЕНИЯ ЭЛЕКТРОЭНЕРГИИ.
ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Low-voltage surge protective devices. Part 11. Surge
protective devices connected to low-voltage power systems.
Requirements and test methods
(IEC 61643-11:2011, IDT)
ГОСТ IEC 61643-11-2013
МКС 29.240, 240.10
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС"), Автономной некоммерческой организацией "Научно-технический центр "Энергия" (АНО НТЦ "Энергия"), на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 3 декабря 2013 г. N 62-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Армстандарт
Беларусь BY Госстандарт Республики Беларусь
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 11 июня 2014 г. N 624-ст межгосударственный стандарт ГОСТ IEC 61643-11-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5 Настоящий стандарт идентичен международному стандарту IEC 61643-11:2011 (Low-voltage surge protective devices. Part 11: Surge protective devices connected to low-voltage power systems - Requirements and test methods) (Устройства защиты от перенапряжений низковольтные. Часть 11. Устройства защиты от перенапряжений, подсоединенные к низковольтным системам распределения электроэнергии. Требования и методы испытаний).
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Первое издание IEC 61643-11 заменяет собой второе издание IEC 61643-1 [1], опубликованное в 2005 г.
Основные изменения данного издания по сравнению со вторым изданием IEC 61643-1 [1] состоят в полном его реструктурировании и внесении изменений в процедуры и последовательность испытаний.
Настоящий стандарт устанавливает требования к испытаниям на безопасность и работоспособность для устройств защиты от импульсных перенапряжений (УЗИП).
Рассматривают три класса испытаний.
Испытание класса I предназначено для имитации импульсов грозового тока частичной проводимости. УЗИП, подвергаемые испытанию класса I, рекомендованы для применения в местах с повышенной взрывоопасностью, например вводы электропитания в здания, защищаемые системами грозозащиты.
УЗИП, подвергаемые импульсам перенапряжения небольшой длительности, испытывают по классу II или III.
По возможности УЗИП испытывают по принципу "черного ящика".
1 Область применения
Настоящий стандарт распространяется на устройства для защиты электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или иных переходных перенапряжений. Данные устройства предназначены для подсоединения к силовым цепям переменного тока частотой 50/60 Гц и к оборудованию на номинальное напряжение до 1000 В (действующее значение). Рабочие характеристики, стандартные методы испытаний и номинальные параметры установлены для таких устройств, которые содержат по крайней мере один нелинейный элемент, предназначенный для ограничения перенапряжений и отвода импульсных токов.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
IEC 60060-1:1989 High-voltage test techniques - Part 1: General definitions and test (Методика высоковольтных испытаний. Часть 1. Общие определения и требования к испытаниям)
IEC 60112:2009 Method for the determination of the proof and the comparative tracking indices of solid insulating materials (Метод определения контрольного и сравнительного индекса трекингостойкости твердых изоляционных материалов)
IEC 60529:2001 Degrees of protection provided by enclosures (IP Code) (Степени защиты, обеспечиваемые корпусами (код IP))
IEC 60664-1:2007, Insulation coordination for equipment within low-voltage systems - Part 1: Principles, requirements and tests (Координация изоляции в оборудовании низковольтных систем. Часть 1. Принципы, требования и испытания)
IEC 60695-2-11:2000 Fire hazard testing - Part 2-11: Glowing/hot-wire based test methods - Glow-wire flammability test method for end-products (Испытание на пожаробезопасность. Часть 2-11. Методы испытания раскаленной проволокой. Испытание методом раскаленной проволоки конечного продукта)
IEC 61000 (all parts) Electromagnetic compatibility (EMC) ((Все части). Электромагнитная совместимость (ЭМС))
IEC 61180-1:1992 High-voltage test techniques for low voltage equipment - Part 1: Definitions, test and procedure requirements (Технология высоковольтных испытаний низковольтного оборудования. Часть 1. Определения и требования к испытаниям и методам испытаний)
3 Термины, определения и сокращения
В настоящем стандарте применены следующие термины с соответствующими определениями и сокращения.
3.1 Термины и определения
3.1.1 устройство для защиты от импульсных перенапряжений; УЗИП [Surge Protective Device (SPD)]: Устройство, предназначенное для ограничения переходных перенапряжений и отвода импульсных токов.
Примечание - УЗИП является укомплектованным устройством с собственными средствами присоединения и это устройство содержит по крайней мере один нелинейный элемент.
3.1.2 одновводное УЗИП (one-port SPD): УЗИП без последовательно включенного полного сопротивления между выводами.
Примечание - Одновводное УЗИП может иметь отдельные вводной и выводной выводы.
3.1.3 двухвводное УЗИП (two-port SPD): УЗИП с включенным последовательно между отдельными вводным и выводным выводами специальным полным сопротивлением.
3.1.4 УЗИП коммутирующего типа (voltage switching type SPD): УЗИП, которое в отсутствие перенапряжений сохраняет высокое полное сопротивление, но может мгновенно изменить его на низкое в ответ на скачок напряжения.
Примечание - Примером элементов, применяемых в УЗИП коммутирующего типа, являются разрядники, газовые трубки, тиристоры. Их иногда называют "монтировочными" элементами.
3.1.5 УЗИП ограничивающего типа (voltage limiting type SPD): УЗИП, которое в отсутствие перенапряжения сохраняет высокое полное сопротивление, но постепенно снижает его с возрастанием волны тока и напряжения.
Примечание - Пример элементов, служащих нелинейными устройствами, - варисторы и лавинно-пролетные диоды. Такие элементы иногда называют "ограничителями".
3.1.6 УЗИП комбинированного типа (combination type SPD): УЗИП, содержащее элементы как коммутирующего, так и ограничивающего типа, которые могут коммутировать и ограничивать напряжение, а также выполнять обе эти функции.
3.1.7 УЗИП короткозамкнутого типа (short-circuiting type SPD): УЗИП, испытуемое по классу II, которое в условиях превышения импульсным током значения номинального разрядного тока In меняет свою характеристику на намеренное состояние внутреннего короткого замыкания.
3.1.8 вид защиты УЗИП (mode of protection of an SPD): Заданный путь тока между выводами, содержащий защитные элементы, например, между фазами, фазой и землей, фазой и нейтралью, нейтралью и землей.
3.1.9 номинальный разрядный ток In для испытаний класса II (nominal discharge current In for class II test): Пиковое значение тока, протекающего через УЗИП, с формой волны 8/20.
3.1.10 импульсный ток Iimp для испытаний класса I (impulse discharge current Iimp for class I test): Пиковое значение разрядного тока, протекающего через УЗИП, определяемое заданными параметрами: зарядом Q, удельной энергией W/R и временем.
