"ГОСТ Р 51115-97. Государственный стандарт Российской Федерации. Техника пожарная. Стволы пожарные лафетные. Общие технические требования. Методы испытаний"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

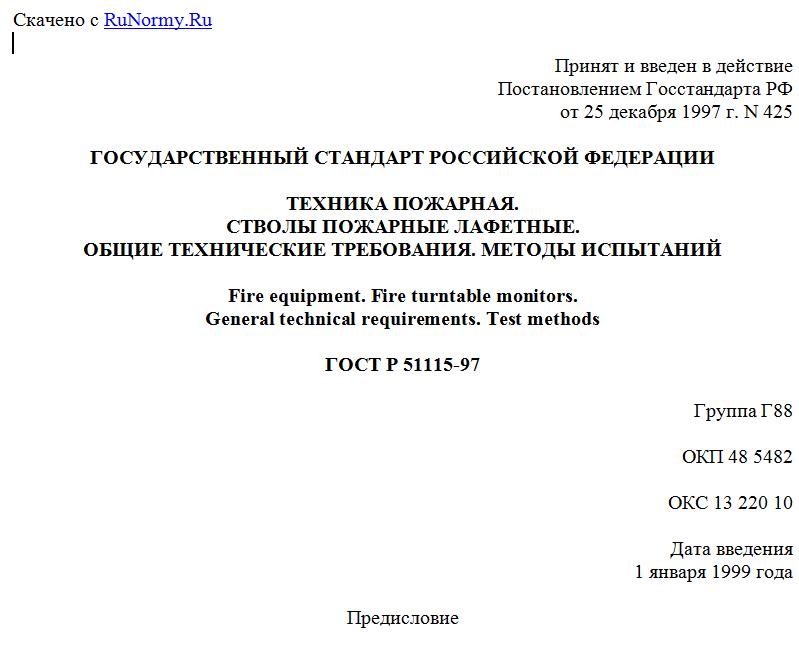

Принят и введен в действие
Постановлением Госстандарта РФ
от 25 декабря 1997 г. N 425

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТЕХНИКА ПОЖАРНАЯ.
СТВОЛЫ ПОЖАРНЫЕ ЛАФЕТНЫЕ.
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ

Fire equipment. Fire turntable monitors.
General technical requirements. Test methods

ГОСТ Р 51115-97

Группа Г88

ОКП 48 5482

ОКС 13 220 10

Дата введения
1 января 1999 года

Предисловие

1. Разработан Техническим комитетом по стандартизации МТК 274/643 "Пожарная безопасность".
Внесен Госстандартом России
2. Принят и введен в действие Постановлением Госстандарта России от 25 декабря 1997 г. N 425.
3. Введен впервые.

1. Область применения

Настоящий стандарт распространяется на стволы пожарные лафетные (водопенные), предназначенные для формирования сплошной или сплошной и распыленной с изменяемым углом факела струй воды, а также струй воздушно-механической пены низкой кратности при тушении пожаров. Надежная и устойчивая работа стволов обеспечивается при температуре окружающего воздуха от минус 40° до плюс 40°.
Требования, установленные настоящим стандартом, являются обязательными.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.014-78 ЕСЗКС. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 9.032-74 ЕСЗКС. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.306-85 ЕСЗКС. Покрытия металлические и неметаллические органические. Обозначения
ГОСТ 12.2.033-78 ОСБТ. Рабочее место при выполнении работ стоя. Общие эргономические требования
ГОСТ 12.2.037-78 ССБТ. Техника пожарная. Требования безопасности
ГОСТ Р 27.403-2009. Надежность в технике. Планы испытаний для контроля вероятности безотказной работы
ГОСТ 166-89 Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 1583-93 Сплавы алюминиевые литейные. Технические условия
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 2991-85 Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ Р 54808-2011. Арматура трубопроводная. Нормы герметичности затворов
Ссылка исключена с 1 сентября 2014 года. - Изменение N 1, утв. Приказом Росстандарта от 09.12.2013 N 2212-ст
Ссылка исключена с 1 сентября 2014 года. - Изменение N 1, утв. Приказом Росстандарта от 09.12.2013 N 2212-ст
ГОСТ 13837-79 Динамометры общего назначения. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнение для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 21752-76 Система "человек-машина". Маховики управления и штурвалы. Общие эргономические требования
ГОСТ 21753-76 Система "человек-машина". Рычаги управления. Общие эргономические требования
ГОСТ 24634-81 Ящики деревянные для продукции, поставляемой для экспорта. Общие технические условия
ГОСТ Р 53464-2009 Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку
ГОСТ Р 50588-2012. Пенообразователи для тушения пожаров. Общие технические требования и методы испытаний

3. Определения

3.1. В настоящем стандарте использован следующий термин с соответствующим определением:
3.1.1. цикл: Полное открывание и закрывание ствола с выдержкой времени  с в положениях "Сплошная" и "Распыленная" струи воды при рабочем давлении для стволов универсального типа или подключение - отключение воды для стволов, формирующих только сплошную струю, а также перемещение ствола в вертикальной и горизонтальной плоскостях от упора до упора с выдержкой времени в крайних положениях  с.

4. Классификация

Пожарные лафетные стволы подразделяют на следующие типы:
С - стационарный, монтируемый на пожарном автомобиле, плавсредстве и др. или установленный на специально оборудованной площадке;
В - возимый, монтируемый на прицепе;
П - переносной.
В зависимости от функциональных возможностей стволы подразделяют:
Р - роботизированные: автоматическое средство, смонтированное на неподвижном основании, состоящее из пожарного ствола, имеющего несколько степеней подвижности, оснащенное системой приводов и устройством программного управления
У - универсальные, формирующие сплошную и распыленную с изменяемым углом факела струи воды, а также струю воздушно-механической пены, перекрывные, имеющие переменный расход.
В зависимости от вида управления допускается изготавливать стволы с ручным (без индекса) или дистанционным (Д) управлением. В обозначении индекс устанавливается после букв ЛС.
Пример условного обозначения лафетного ствола ЛС с дистанционным управлением Д, стационарного С с расходом воды до 40 л/с, универсального У:
ЛСД-С40У ГОСТ Р 51115-97

5. Общие технические требования

5.1. Характеристики
5.1.1. Показатели назначения стволов должны соответствовать значениям, указанным в таблице.

Наименование параметра Нормативное значение для стволов с номинальным расходом
от 20 л/с (включ.) до 40 л/с от 40 л/с (включ.) до 60 л/с от 60 л/с (включ.) до 100 л/с от 100 л/с (включ.)
1. Диапазон рабочих давлений, МПа 0,4 - 1,0
2. Расход воды, л/с, не менее 20 40 60 100
3. Расход водного раствора пенообразователя, л/с, не менее 20 30 50 70
4. Дальность струи (по крайним каплям), м, не менее:
- водяной сплошной 50 60 70 80
- пенной сплошной 35 40 45 50
- пенной плоской (при закрытом положении дефлектора и угле факела струи не менее 30°) 30 35 40 45
- водяной распыленной (при угле факела 30°) <*> 30 35 40 45
5. Кратность пены, не менее 5
6. Диапазон изменения угла факела распыленной струи <*> 0° - 90°
7. Перемещение ствола в горизонтальной плоскости, не менее <**> +/- 180°
8. Перемещение ствола в вертикальной плоскости, не менее:
вверх 75°
вниз 8°
<*> Для стволов универсального типа. <**> Для лафетных стволов углы поворота могут ограничиваться конструктивными элементами ствола, а также конструкциями пожарного автомобиля, плавсредства, прицепа и др., что должно быть отражено в нормативных документах.  Примечания 1. Дальности струй приведены при угле наклона ствола к горизонту 30°, установленного в рабочем положении. 2. Значения по пунктам 2 - 5 указаны при давлении 0,8 МПа. 3. Основные функциональные показатели (расход и дальность струи огнетушащего вещества) пожарных стволов, в зависимости от их типа и классификационной принадлежности, не должны быть хуже типовых (номинальных) значений, установленных изготовителем.

5.1.2. Стволы должны соответствовать следующим показателям надежности:
гамма-процентный (гамма - 90%) полный срок службы - не менее 10 лет;
гамма-процентный (гамма - 90%) срок сохраняемости - не менее 1 года;
вероятность безотказной работы за цикл - не менее 0,993.
5.1.3. Конструкция ствола должна обеспечивать:
- получение ровной, без явно обозначенных борозд, поверхности сплошной водяной струи (для стволов, формирующих только сплошную струю);
- бесступенчатое изменение вида струи от сплошной до распыленной с равномерным распределением жидкости по контуру факела распыла, дискретное изменение расхода жидкости (для стволов универсального типа) при непрерывной подаче воды;
- прочность и плотность (без пенного насадка) при гидравлическом давлении, в 1,5 раза превышающем рабочее, герметичность соединений - при рабочем давлении; при этом не допускается появление следов влаги в виде капель на наружных поверхностях деталей и течь в местах соединений;
- фиксацию положения ствола при заданном угле в вертикальной плоскости;
- свободное (без заеданий) переключение режимов работы ствола, а также управление стволом;
- герметичность перекрывающего (переключающего) устройства (при его наличии) при рабочем давлении в соответствии с ГОСТ Р 54808, класс 2;
- возможность дистанционного управления механизмами поворота ствола в горизонтальной и вертикальной плоскостях от гидропривода (давление масла в гидросистеме 6 - 10 МПа) или электропривода (питание от бортовой сети автомобиля 12 или 24 В);
- дублирование ручным управлением дистанционного управления стволом (при его отключении);
- при переключении с ручного на дистанционное управление стволом исключение возможности ручного управления при работающем гидро- или электроприводе.
Требования безопасности конструкции стволов по ГОСТ 12.2.037.
