Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 1 апреля 2014 г. N 278-ст

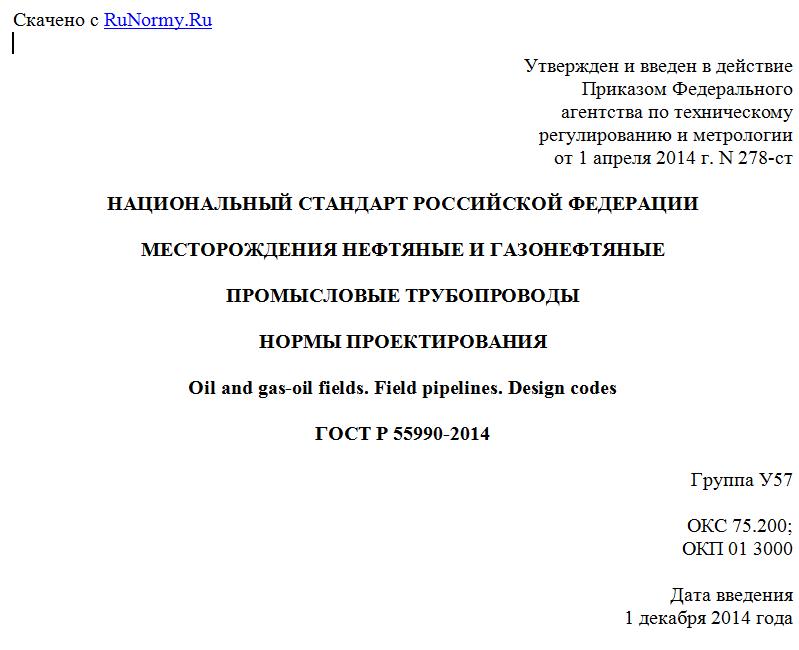

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МЕСТОРОЖДЕНИЯ НЕФТЯНЫЕ И ГАЗОНЕФТЯНЫЕ
ПРОМЫСЛОВЫЕ ТРУБОПРОВОДЫ
НОРМЫ ПРОЕКТИРОВАНИЯ
Oil and gas-oil fields. Field pipelines. Design codes
ГОСТ Р 55990-2014
Группа У57
ОКС 75.200;
ОКП 01 3000
Дата введения
1 декабря 2014 года
Предисловие
1. Разработан Обществом с ограниченной ответственностью "Научно-исследовательский институт природных газов и газовых технологий" (ООО "Газпром ВНИИГАЗ").
2. Внесен Техническим комитетом по стандартизации ТК 23 "Техника и технологии добычи и переработки нефти и газа".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 1 апреля 2014 г. N 278-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
1.1. Настоящий стандарт распространяется на вновь строящиеся и реконструируемые промысловые стальные трубопроводы (далее - трубопроводы) номинальным диаметром до DN 1400 включительно с избыточным давлением среды не выше 32,0 МПа газовых, газоконденсатных и нефтяных месторождений и подземных хранилищ газа.
1.2. Состав промысловых трубопроводов, на которые распространяется настоящий стандарт:
1.2.1. Для газовых и газоконденсатных месторождений:
1) газопроводы-шлейфы от одиночных скважин или от каждой скважины куста до входного крана на площадке промысла или сборного пункта (до зданий переключающей арматуры или установок подготовки шлама);
2) газосборные коллекторы от обвязки газовых скважин (от кустов скважин);
3) трубопроводы стабильного и нестабильного газового конденсата;
4) трубопроводы для подачи очищенного газа и ингибитора в скважины и на другие объекты обустройства месторождений;
5) трубопроводы сточных вод давлением более 10 МПа для подачи воды в скважины для закачки в поглощающие пласты;
6) метанолопроводы.
1.2.2. Для нефтяных и газонефтяных месторождений:
1) выкидные трубопроводы от нефтяных скважин для транспортирования продуктов скважин до замерных установок;
2) нефтегазосборные трубопроводы для транспортирования продукции нефтяных скважин от замерных установок до узлов дополнительных работ дожимных насосных станций и установок предварительного сброса воды (нефтегазопроводы);
3) газопроводы для транспортирования нефтяного газа от территорий площадок, где находятся установки сепарации нефти, до установок комплексной подготовки газа, установок предварительной подготовки или до потребителей;
4) нефтепроводы для транспортирования газонасыщенной или разгазированной обводненной или безводной нефти от пункта сбора нефти и дожимной насосной станции до центрального пункта сбора;
5) газопроводы для транспортирования газа к эксплуатационным скважинам при газлифтном способе добычи;
6) газопроводы для подачи газа в продуктивные пласты с целью увеличения нефтеотдачи;
7) трубопроводы систем заводнения нефтяных пластов и систем захоронения пластовых и сточных вод в глубокие поглощающие горизонты;
8) нефтепроводы для транспортирования товарной нефти от центрального пункта сбора до сооружения магистрального транспорта;
9) газопроводы для транспортирования газа от центрального пункта сбора до сооружения магистрального транспорта газа;
10) ингибиторопроводы для подачи ингибиторов к скважинам или другим объектам обустройства нефтяных и газонефтяных месторождений;
11) деэмульгаторопроводы для подачи деэмульгатора к объектам дожимных насосных станций и установок предварительного сброса воды.
1.2.3. Для подземных хранилищ газа: трубопроводы между площадками отдельных объектов подземных хранилищ газа.
Примечания
1. Трубопроводы, транспортирующие нефть с газом в растворенном состоянии при абсолютном давлении упругости паров при 20 °C выше 0,2 МПа и свободном состоянии, относятся к нефтегазопроводам, а транспортирующие разгазированную нефть - к нефтепроводам.
2. Границей промыслового трубопровода является запорная арматура, установленная на входе (трубопровода) на технологическую площадку или на выходе с технологической площадки, если иное не предусмотрено внутренними документами эксплуатирующей организации или утвержденными схемами разграничения зон ответственности.
1.3. Настоящий стандарт не распространяется на:
1) трубопроводы для транспортирования продукции с высоким содержанием сероводорода (парциальное давление выше 1,0 МПа или объемная концентрация выше 6,0%);
2) трубопроводы для транспортирования продуктов с температурой выше 100 °C;
3) трубопроводы, предназначенные для транспортирования широкой фракции легких углеводородов и отдельных фракций сжиженных углеводородных газов;
4) внутриплощадочные трубопроводы, не относящиеся к промысловым трубопроводам (трубопроводы обвязки кустов скважин, установки предварительной подготовки газа, установки комплексной подготовки газа, дожимные компрессорные станции, дожимные насосные станции, головные компрессорные станции, головные насосные станции, головные сооружения, газоизмерительные станции, пункты сбора, газоперерабатывающие заводы, станции подземного хранения газа и другие площадочные объекты);
5) тепловые сети, линии водоснабжения и канализации;
6) технологические трубопроводы установок предварительного сброса воды, центральных пунктов сбора нефти и приемо-сдаточных пунктов нефти;
7) морские подводные трубопроводы.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 9.905-2007 (ИСО 7384:2001, ИСО 11845:1995) Единая система защиты от коррозии и старения. Методы коррозионных испытаний. Общие требования
ГОСТ Р 51164-98 Трубопроводы стальные магистральные. Общие требования к защите от коррозии
ГОСТ Р 53580-2009 Трубы стальные для промысловых трубопроводов. Технические условия
ГОСТ Р 54257-2010 Надежность строительных конструкций и оснований. Основные положения и требования
ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 9.039-74 Единая система защиты от коррозии и старения. Коррозионная агрессивность атмосферы
ГОСТ 9.502-82 Единая система защиты от коррозии и старения. Ингибиторы коррозии металлов для водных систем. Методы коррозионных испытаний
ГОСТ 9.506-87 Единая система защиты от коррозии и старения. Ингибиторы коррозии металлов в водно-нефтяных средах. Методы определения защитной способности
ГОСТ 9.514-99 Единая система защиты от коррозии и старения. Ингибиторы коррозии металлов для водных систем. Электрохимический метод определения защитной способности
ГОСТ 1412-85 Чугун с пластинчатым графитом для отливок. Марки
ГОСТ 9238-2013 Габариты приближения строений и подвижного состава железных дорог колеи 1520 (1524) мм
ГОСТ 9454-78 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
ГОСТ 14249-89 Сосуды и аппараты. Нормы и методы расчета на прочность
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения, транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 25100-2011 Грунты. Классификация
ГОСТ 26251-84 Протекторы для защиты от коррозии. Технические условия
ГОСТ 26775-97 Габариты подмостовые судоходных пролетов мостов на внутренних водных путях. Нормы и технические требования
ГОСТ 30732-2006 Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой. Технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Авария: опасное техногенное происшествие, создающее на объекте, определенной территории или акватории угрозу жизни и здоровью людей и приводящее к разрушению или повреждению зданий, сооружений, оборудования и транспортных средств, нарушению производственного или транспортного процесса, нанесению ущерба окружающей среде.
3.2. Арматура запорная: арматура, предназначенная для перекрытия потока рабочей среды с определенной герметичностью [ГОСТ Р 52720-2007].
3.3. Байпас: обводной трубопровод с запорно-регулирующей арматурой для отведения транспортируемой среды (жидкости, газа) из основного трубопровода и подачи ее в этот же трубопровод.
3.4. Балластировка трубопровода: установка на трубопроводе устройств, обеспечивающих его проектное положение на обводненных участках трассы.
3.5. Внутритрубное устройство: очистное, разделительное и диагностическое устройства, пропускаемые по трубопроводу в потоке транспортируемого продукта, воды или воздуха.
3.6. Водная преграда: естественное или искусственное водное препятствие (река, озеро, пролив, лиман, канал, водохранилище и т.п.).
3.7. Воздействие: явление, вызывающее изменение напряженно-деформированного состояния строительных конструкций и (или) основания здания или сооружения.
