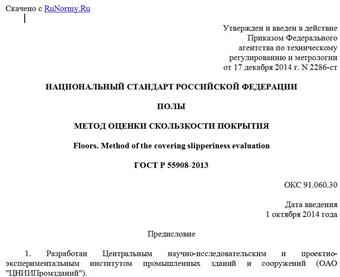

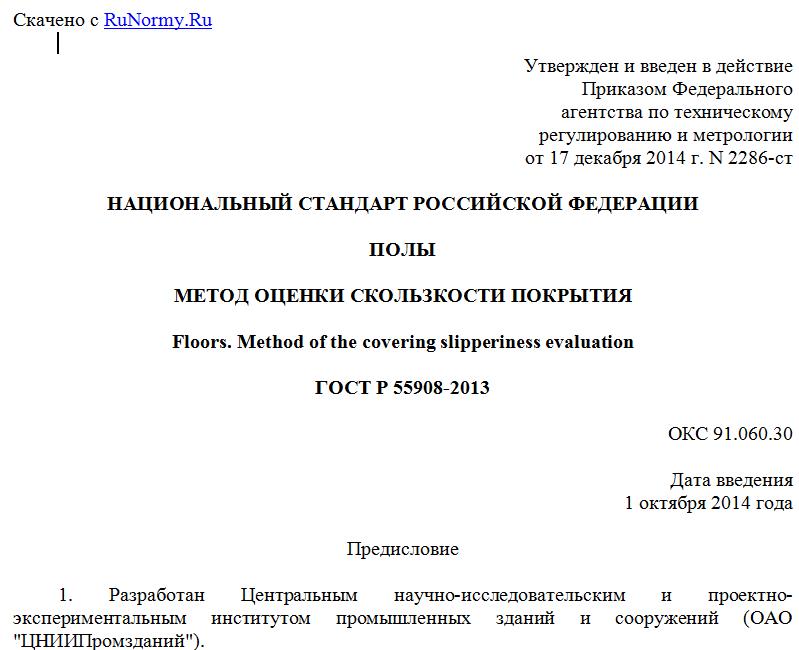

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 декабря 2014 г. N 2286-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПОЛЫ
МЕТОД ОЦЕНКИ СКОЛЬЗКОСТИ ПОКРЫТИЯ
Floors. Method of the covering slipperiness evaluation
ГОСТ Р 55908-2013
ОКС 91.060.30
Дата введения
1 октября 2014 года
Предисловие
1. Разработан Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ОАО "ЦНИИПромзданий").
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 17 декабря 2014 г. N 2286-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Настоящий стандарт разработан в соответствии с положениями Федерального закона N 184-ФЗ "О техническом регулировании" во исполнение требований статьи 12 Федерального закона N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" о недопустимости несчастных случаев с людьми в результате скольжений, падений, столкновений и ожогов.
Стандарт не учитывает индивидуальные биомеханические особенности структуры и параметры ходьбы человека, его физическое и психическое состояние, а также конструктивные особенности обуви (обувь на высоких каблуках, платформах и т.п.).
Требования настоящего стандарта следует учитывать при разработке нормативных документов и технической документации, устанавливающих нормируемые показатели качества материалов для покрытий полов, обеспечивающие комфортные и безопасные условия при перемещении людей по поверхности покрытий полов.
1. Область применения
Настоящий стандарт распространяется на метод оценки в лабораторных условиях скользкости покрытий полов на образцах, изготовленных в лаборатории или отобранных из исследуемого покрытия пола, при перемещении людей в обуви по сухим, влажным и замасленным поверхностям в помещениях зданий различного назначении, включая спортивные залы, производственные цеха, промышленные стиральные помещения, предприятия общественного питания, и босыми ногами при перемещении людей в залах бассейнов, ванных и душевых помещениях.
Стандарт не распространяется на неразрушающие методы испытаний скользкости изготовленного покрытия пола, а также на определение коэффициентов трения между колесом и поверхностью, по которой осуществляется перемещение тележек и напольных транспортных средств.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие нормативные документы:
ГОСТ Р 54170-2010 Стекло листовое бесцветное. Технические условия
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 3916.2-96 Фанера общего назначения с наружными слоями из шпона хвойных пород. Технические условия
ГОСТ 4598-86 Плиты древесноволокнистые. Технические условия
ГОСТ 5094-74 Угольники чертежные. Технические условия
ГОСТ 9416-83 Уровни строительные. Технические условия
ГОСТ 10541-78 Масла моторные универсальные и для автомобильных карбюраторных двигателей. Технические условия
ГОСТ 12632-79 Пластины и детали резиновые пористые для низа обуви. Общие технические условия
ГОСТ 14637-89 Прокат тонколистовой из углеродистой стали обыкновенного качества. Технические условия
ГОСТ 18124-95 Листы хризотилоцементные плоские. Технические условия
ГОСТ 24902-81 Вода хозяйственно-питьевого назначения. Общие требования к полевым методам анализа
ГОСТ 26433.0-85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения
ГОСТ 26433.1-89 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления
ГОСТ 28570-90 Бетоны. Методы определения прочности по образцам, отобранным из конструкции
ГОСТ 30494-96 Здания жилые и общественные. Параметры микроклимата в помещениях
ГОСТ 30535-97 Клеи полимерные. Номенклатура показателей
СП 29.13330.2011 "Полы. Актуализированная редакция СНиП 2.03.13-88"
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Динамический коэффициент трения скольжения: коэффициент трения скольжения при данной постоянной скорости скольжения данной пары трущихся поверхностей.
3.2. Допускаемые коэффициенты трения: значения статического коэффициента трения скольжения и динамического коэффициента трения скольжения, при которых обеспечивается безопасность передвижения людей по покрытию пола.
3.3. Коэффициент трения скольжения: константа пропорции, выражающая отношение силы трения к прижимающей силе данной пары трущихся поверхностей.
3.4. Показатель скользкости: статический и динамический коэффициенты трения или угол скольжения.
3.5. Покрытие пола: верхний слой пола, непосредственно подвергающийся эксплуатационным воздействиям.
3.6. Поправочный коэффициент: коэффициент, учитывающий износ рабочего эталона подошвы обуви или рабочего эталона подошвы ноги человека.
3.7. Рабочий эталон подошвы ноги человека: образец, имитирующий подошву ноги человека.
3.8. Рабочий эталон подошвы обуви: образец, моделирующий подошву обуви.
3.9. Скользкость пола: свойство поверхности покрытия пола, характеризующее степень опасности передвижения по полу людей.
3.10. Статический коэффициент трения скольжения: коэффициент трения скольжения в момент перехода пары трущихся поверхностей от состояния покоя к скольжению.
3.11. Угол скольжения: значение угла наклона в градусах поверхности образца покрытия пола при начале скольжения по ней рабочего эталона подошвы обуви или рабочего эталона, имитирующего подошву ноги человека.
3.12. Эталонный образец покрытия пола: стекло по ГОСТ Р 54170, предназначенное для проверки работоспособности установки и определения поправочного коэффициента к получаемым результатам испытаний исследуемых образцов покрытий полов.
4. Обозначения
В настоящем стандарте применены следующие обозначения:
Ктр коэффициент трения скольжения;
Ктр статический статический коэффициент трения скольжения;
Уск угол скольжения эталонного образца подошвы обуви или эталонного образца подошвы ноги человека по исследуемому образцу покрытия;
Ускэт угол скольжения эталонного образца подошвы обуви или эталонного образца подошвы ноги человека по эталонному образцу покрытия пола;
поправочный коэффициент для угла скольжения при скольжении рабочего эталона подошвы обуви или рабочего эталона подошвы ноги человека по испытываемому образцу покрытия пола, учитывающий влияние износа рабочего эталона подошвы обуви или рабочего эталона подошвы ноги человека;
поправочный коэффициент для угла скольжения, учитывающий влияние износа рабочего эталона подошвы обуви при его скольжении по испытываемому покрытию пола с сухой поверхностью;
поправочный коэффициент для угла скольжения, учитывающий влияние износа рабочего эталона подошвы обуви при его скольжении по испытываемому покрытию пола с влажной поверхностью;
поправочный коэффициент для угла скольжения, учитывающий влияние износа рабочего эталона подошвы обуви при его скольжении по испытываемому покрытию пола с замасленной поверхностью;
поправочный коэффициент для угла скольжения, учитывающий влияние износа рабочего эталона подошвы ноги человека при его скольжении по испытываемому покрытию пола с влажной поверхностью;
Ктр динамический динамический коэффициент трения скольжения;
Fтр сила трения, возникающая при скольжении рабочего эталона подошвы обуви или рабочего эталона подошвы ноги человека по исследуемому образцу покрытия;
Fтрэт сила трения, возникающая при скольжении рабочего эталона подошвы обуви или рабочего эталона подошвы ноги человека по эталонному образцу покрытия пола;
поправочный коэффициент для силы трения, возникающей при скольжении рабочего эталона подошвы обуви или рабочего эталона подошвы ноги человека по испытываемому образцу покрытия пола, учитывающий влияние износа рабочего эталона подошвы обуви или рабочего эталона подошвы ноги человека;
поправочный коэффициент для силы трения, учитывающий влияние износа рабочего эталона подошвы обуви при его скольжении по испытываемому покрытию пола с сухой поверхностью;
поправочный коэффициент для силы трения, учитывающий влияние износа рабочего эталона подошвы обуви при его скольжении по испытываемому покрытию пола с влажной поверхностью;
поправочный коэффициент для силы трения, учитывающий влияние износа рабочего эталона подошвы обуви при его скольжении по испытываемому покрытию пола с замасленной поверхностью;
поправочный коэффициент для силы трения, учитывающий влияние износа рабочего эталона подошвы ноги человека при его скольжении по испытываемому покрытию пола с влажной поверхностью;
Ктр предельный допускаемые коэффициенты трения при ходьбе человека по горизонтальной плоскости;
К1тр предельный допускаемые коэффициенты трения при ходьбе человека по наклонной плоскости;
К2тр предельный допускаемые коэффициенты трения при ходьбе человека по горизонтальной плоскости с дополнительным горизонтальным усилием (например, переноска тяжестей);
К3тр предельный допускаемые коэффициенты трения при ходьбе человека по наклонной плоскости с дополнительным горизонтальным усилием (например, переноска тяжестей).
5. Средства испытаний
5.1. Для определения противоскользящих свойств поверхности покрытия пола используют универсальный испытательный стенд, позволяющий производить оценку безопасности передвижения по полу людей по значениям коэффициентов трения.
5.2. Испытательный стенд (рисунок 1) состоит из двухконсольной платформы 1 размером 950 x 700 мм с жестким дном, закрепленной посредине ее длины на горизонтальной оси к станине 2, жестко закрепленной на основании с помощью анкеров 4, оборудованных регулировочными гайками 3. Один из торцов платформы соединен с винтовым домкратом 5, позволяющим изменять ее угол наклона от 0° до 50°. На платформе расположены два упорных ребра 7а и 7б и уровнемер 6. Ребро
