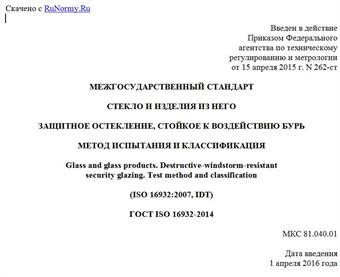

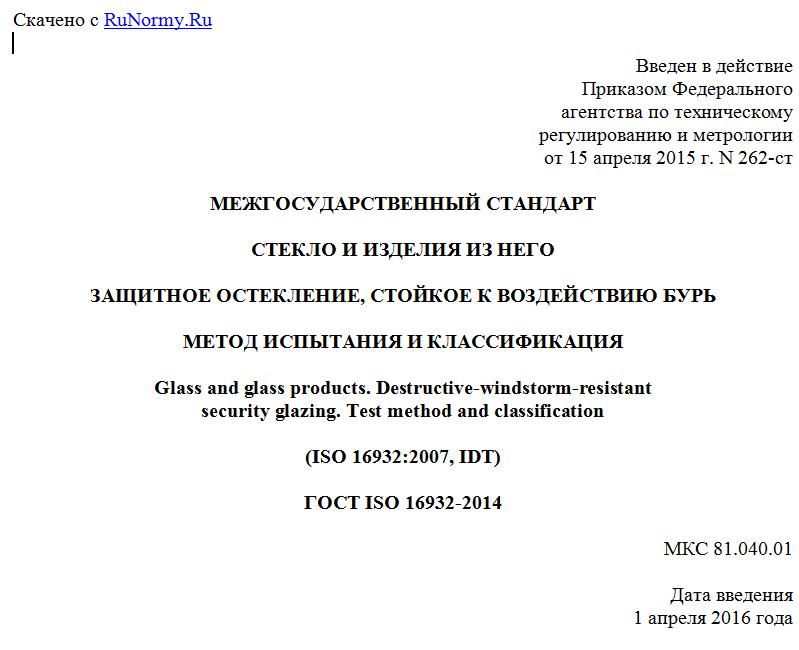

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 апреля 2015 г. N 262-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СТЕКЛО И ИЗДЕЛИЯ ИЗ НЕГО
ЗАЩИТНОЕ ОСТЕКЛЕНИЕ, СТОЙКОЕ К ВОЗДЕЙСТВИЮ БУРЬ
МЕТОД ИСПЫТАНИЯ И КЛАССИФИКАЦИЯ
Glass and glass products. Destructive-windstorm-resistant
security glazing. Test method and classification
(ISO 16932:2007, IDT)
ГОСТ ISO 16932-2014
МКС 81.040.01
Дата введения
1 апреля 2016 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Институт стекла" (ТК 41 "Стекло")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 20 октября 2014 г. N 71-П)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 15 апреля 2015 г. N 262-ст межгосударственный стандарт ГОСТ ISO 16932-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2016 г.
5 Настоящий стандарт идентичен международному стандарту ISO 16932:2007 Glass in building - Destructive-windstorm-resistant security glazing - Test and classification (Стекло в строительстве. Защитное остекление, стойкое к воздействию бурь. Испытание и классификация).
Наименование настоящего стандарта изменено относительно наименования международного стандарта в связи с особенностями построения межгосударственной системы стандартизации.
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 160 "Стекло в строительстве" Международной организации по стандартизации (ISO).
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международного стандарта, на который дана ссылка, имеются в Федеральном агентстве по техническому регулированию и метрологии.
В разделе "Нормативные ссылки" ссылка на международный стандарт актуализирована.
Сведения о соответствии межгосударственного стандарта ссылочному международному стандарту приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 Настоящий стандарт подготовлен на основе ГОСТ Р ИСО 16932-2011 <*>.
--------------------------------
<*> Приказом Федерального агентства по техническому регулированию и метрологии от 15 апреля 2015 г. N 262-ст стандарт ГОСТ Р ИСО 16932-2011 отменен с 1 апреля 2016 г.
7 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
1.1 Настоящий стандарт устанавливает метод определения стойкости защитного остекления к опасным природным явлениям на основе моделирования явлений, возникающих во время бури. Классификация предназначена для оценки способности остекления противостоять разрушению во время тропического циклона со скоростью ветра 50 м/с и более. Удары снарядами и циклические перепады статического давления, используемые при испытании, имитируют летящие обломки и перепады давления, возникающие во время бури. Остекление испытывают в стандартной раме. Класс защиты выбирают в зависимости от географического положения с использованием соответствующей скорости ветра, давления и уровня защиты.
1.2 Метод испытания позволяет определить характеристики защитного остекления, применяемого в светопрозрачных конструкциях, в условиях, возникающих во время бури, имитируемых с использованием ударов снарядами, сопровождаемых циклическими перепадами статического давления.
1.3 Для моделирования характерных для бури условий - летящих обломков, перепадов давления применяют устройство для метания снарядов, пневматическую систему и испытательную камеру.
1.4 Характеристики, полученные с помощью настоящего метода испытания, определяют способность остекления ограждающих конструкций здания противостоять разрушению во время бури.
2. Нормативные ссылки
Для применения настоящего стандарта необходим следующий ссылочный документ. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения)
ISO 48:2010 Rubber, vulcanized or thermoplastic - Determination of hardness (hardness between 10 IRHD and 100 IRHD) (Резина вулканизированная или термопластичная. Определение твердости (твердость от 10 до 100 IRHD)).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 защитное остекление (security glazing): Изделия из стекла, применяемые для остекления световых проемов, обычно прозрачные или просвечивающие, предназначенные для защиты людей или имущества от опасных природных явлений.
3.2 буря (destructive windstorm): Природное явление с сильными устойчивыми ветрами и шквалами, например, ураган или тайфун (тропический циклон), характеризуемое базовой скоростью ветра 50 м/с и более и летящими обломками.
3.3 базовая скорость ветра V (basic wind speed): Скорость ветра, определенная уполномоченными организациями.
Примечание - Базовая скорость ветра является основой для расчета скорости устойчивого ветра в определенной местности при урагане или тайфуне (тропическом циклоне), при использовании 50-летнего периода повторяемости или ежегодной вероятности 0,02.
3.4 светопрозрачная конструкция (fenestration assembly): Система остекления, предназначенная для установки в здание (например, наружные окна и остекленные двери).
3.5 перепад давления воздуха P (air-pressure differential): Заданный максимальный перепад статического давления воздуха через образец, создающий внутреннюю или внешнюю нагрузку.
Примечание - Перепад давления воздуха выражается в паскалях (Па) или кратных им единицах.
3.6 снаряд (missile): Предмет, который выстреливают в образец.
3.7 положительная (или отрицательная) циклическая испытательная нагрузка [positive (or negative) cyclic test load]: Заданный перепад статического давления воздуха, создающий внутреннюю или внешнюю нагрузку, которой образец подвергается в течение ряда циклов.
3.8 образец (test specimen): Материалы и элементы остекления, установленные в стандартную раму (см. приложение B).
3.9 программа испытательной нагрузки (test-loading programme): Полная последовательность циклов воздушного давления, применяемая к образцу.
3.10 деревянный снаряд (lumber missile): Изделие из сухой мягкой строительной древесины, которое соударяется с поверхностью остекления образца.
3.11 летящие обломки (windborne debris): Предметы, переносимые ветром при бурях.
3.12 расчетное давление (design pressure): Разность однородного статического давления воздуха внутри и снаружи, для которой образец рассчитан в условиях эксплуатационной нагрузки с применением обычных строительно-технических требований и принципов.
Примечание - Давление определяют аналитически или при помощи аэродинамической трубы.
4. Сущность метода
4.1 Общие положения
Настоящий метод состоит в установке образца и проведении испытания в соответствии с выбранным классом защиты, с нанесением ударов снарядами и последующим созданием на образце циклических перепадов статического давления в соответствии с заданной программой испытательной нагрузки. При этом контролируют и оценивают состояние образца и фиксируют результаты.
4.2 Назначение
Целью настоящего стандарта является определение стойкости различных материалов остекления и систем остекления к опасным факторам бурь. Классификация в соответствии с настоящим стандартом обеспечивает основу для оценки способности элементов ограждающих конструкций зданий противостоять разрушению во время урагана или тайфуна (тропического циклона), что позволит минимизировать разрушительное воздействие бури на внутреннее пространство здания и снизить величину внутреннего давления.
4.3 Варианты применения стандарта
Предусмотрены два варианта применения настоящего стандарта:
