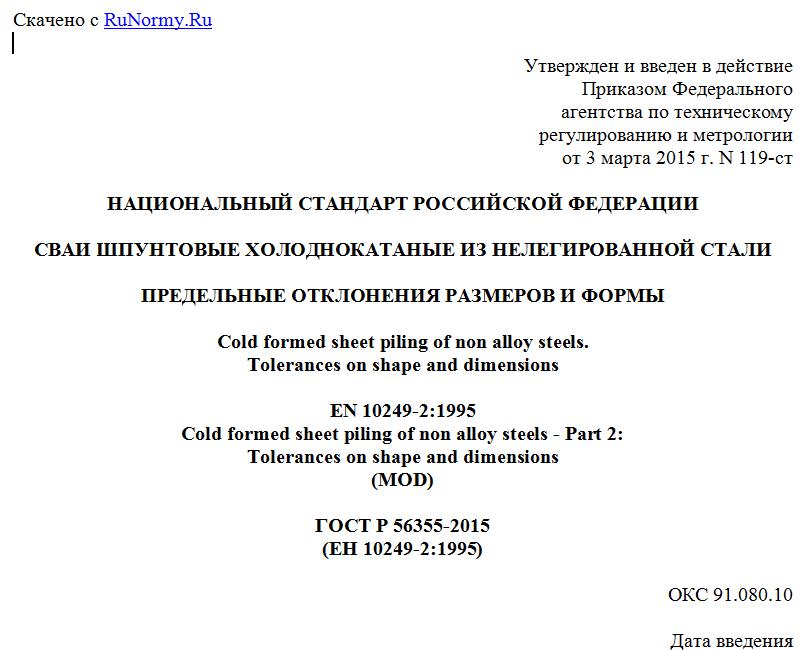

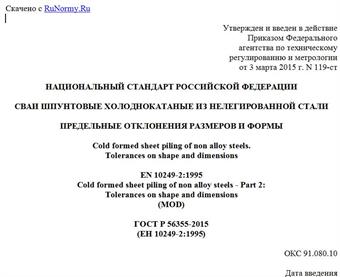

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 3 марта 2015 г. N 119-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СВАИ ШПУНТОВЫЕ ХОЛОДНОКАТАНЫЕ ИЗ НЕЛЕГИРОВАННОЙ СТАЛИ
ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ РАЗМЕРОВ И ФОРМЫ
Cold formed sheet piling of non alloy steels.
Tolerances on shape and dimensions
EN 10249-2:1995
Cold formed sheet piling of non alloy steels - Part 2:
Tolerances on shape and dimensions
(MOD)
ГОСТ Р 56355-2015
(ЕН 10249-2:1995)
ОКС 91.080.10
Дата введения
1 октября 2015 года
Предисловие
1. Подготовлен Открытым акционерным обществом "Уральский институт металлов" (ОАО "УИМ"), Закрытым акционерным обществом "РосШпунт" (ЗАО "РосШпунт") на основе официального перевода на русский язык европейского регионального стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 367 "Чугун, прокат и металлоизделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 3 марта 2015 г. N 119-ст.
4. Настоящий стандарт является модифицированным по отношению к европейскому региональному стандарту ЕН 10249-2:1995 "Холодногнутые шпунтовые сваи из нелегированных сталей - Часть 2: Предельные отклонения размеров и формы" (EN 10249-2:1995 "Cold formed sheet piling of non alloy steels - Part 2: Tolerances on shape and dimensions") путем внесения дополнительных технических отклонений, объяснения которых приведены во введении к настоящему стандарту, а также путем изменения его структуры для приведения в соответствие с правилами, установленными ГОСТ Р 1.5-2012 (подразделы 3.5 и 4.4).
Сравнение структуры настоящего стандарта со структурой указанного европейского национального стандарта приведено в дополнительном Приложении ДА.
При этом дополнительные пункты, фразы, слова, ссылочные данные, показатели, их значения, включенные в текст стандарта для учета потребности национальной экономики Российской Федерации и/или особенностей российской национальной стандартизации, выделены курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного европейского регионального стандарта для приведения его в соответствие с ГОСТ Р 1.2-2012 (подраздел 3.5).
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
В настоящий стандарт включены дополнительные по отношению к европейскому региональному стандарту ЕН 10249-2:1995 требования, отражающие потребности национальной промышленности России и особенности национальной стандартизации:
- приведены обозначения отечественных стандартов на металлопродукцию и методы контроля;
- введен пункт, информирующий о конструкции шпунтовых свай;
- при изложении технических требований использованы термины, применяемые в национальной стандартизации.
Наименование стандарта изложено в соответствии с подразделом 3.5 ГОСТ Р 1.5-2012 (подразделом 3.6 ГОСТ 1.5-2001). В стандарт в соответствии с подразделом 4.4 ГОСТ Р 1.5-2012 включен дополнительный элемент "Библиография".
1. Область применения
Настоящий стандарт распространяется на холоднокатаные шпунтовые сваи из нелегированной стали (далее - шпунтовые сваи), изготовленные из горячекатаного полосового и листового проката толщиной не менее 2 мм, предназначенные для сооружения шпунтовых ограждений в гидротехническом, транспортном, промышленно-гражданском строительстве.
Настоящий стандарт устанавливает предельные отклонения размеров, высоты, ширины, толщины стенок, длины и формы, а также допуски косины реза, прямолинейности и массы холоднокатаных шпунтовых свай из нелегированной стали в соответствии с [1] и настоящим стандартом.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 19903-74 Прокат листовой горячекатаный. Сортамент
ГОСТ 26877-2008 Металлопродукция. Методы измерения отклонений формы.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Контроль предельных отклонений размеров
и формы. Общие требования
3.1. Все измерения должны производиться вне деформированных в результате порезки зон шпунтовых свай на расстоянии не менее 250 мм от торца.
3.2. Предельные отклонения размеров и формы шпунтовых свай контролируют по ГОСТ 19903, ГОСТ 26877 с помощью инструментов соответствующей точности.
3.3. Конкретные размеры и форму шпунтовых свай устанавливают в конструкторской документации предприятия-изготовителя.
4. Высота профиля
Предельные отклонения высоты шпунтовых свай должны соответствовать указанным в таблице 1.
Таблица 1
Предельные отклонения высоты шпунтовых свай <1>
--------------------------------
<1> Применимо для различных профилей холоднокатаных шпунтовых свай; на рисунке изображен легкий профиль.
В миллиметрах
Наименование Изображение Номинальный размер Предельное отклонение
Высота h h <= 200 +/- 4
200 < h <= 300 +/- 6
300 < h <= 400 +/- 8
400 < h +/- 10
5. Ширина профиля
Предельное отклонение ширины профиля составляет:
- одинарный профиль: +/- 2% номинальной ширины;
- двойные сваи: +/- 3% номинальной ширины.
6. Толщина стенки профиля
Допуски толщины стенки профиля должны соответствовать требованиям таблицы 2 [2] к полосе или листу номинальной шириной свыше 1800 мм, ГОСТ 19903 к листовому горячекатаному прокату, изготовляемому в рулонах повышенной точности прокатки А номинальной шириной свыше 1500 мм.
7. Прямолинейность профиля
7.1. Общие требования
Контроль прямолинейности профиля (измеряемой в горизонтальной или вертикальной плоскостях) должен проводиться на шпунтовых сваях, свободно лежащих на ровном основании, в соответствии с рисунками 1 и 2.
L - длина профиля; S - отклонение от прямолинейности
в горизонтальной плоскости
Рисунок 1. Измерение отклонения от прямолинейности
в горизонтальной плоскости
L - длина профиля; C - отклонение от прямолинейности
в вертикальной плоскости
