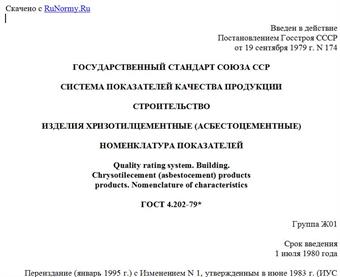

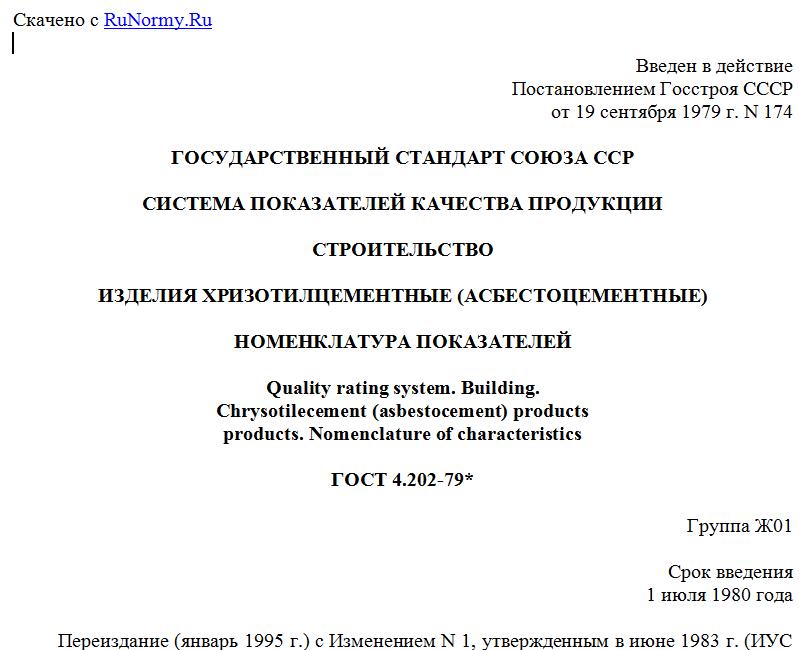

Введен в действие
Постановлением Госстроя СССР
от 19 сентября 1979 г. N 174
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СИСТЕМА ПОКАЗАТЕЛЕЙ КАЧЕСТВА ПРОДУКЦИИ
СТРОИТЕЛЬСТВО
ИЗДЕЛИЯ ХРИЗОТИЛЦЕМЕНТНЫЕ (АСБЕСТОЦЕМЕНТНЫЕ)
НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ
Quality rating system. Building.
Chrysotilecement (asbestocement) products
products. Nomenclature of characteristics
ГОСТ 4.202-79*
Группа Ж01
Срок введения
1 июля 1980 года
Переиздание (январь 1995 г.) с Изменением N 1, утвержденным в июне 1983 г. (ИУС 10-83).
Настоящий стандарт распространяется на хризотилцементные (асбестоцементные) изделия и устанавливает номенклатуру показателей их качества для применения при:
- разработке стандартов, технических условий и других нормативных документов;
- выборе оптимального варианта новых изделий;
- аттестации изделий, прогнозировании и планировании их качества;
- разработке систем управления качеством;
- составлении отчетности и информации о качестве.
Нормы, требования и методы контроля показателей качества должны устанавливаться соответствующими стандартами и техническими условиями на отдельные виды изделий.
Настоящий стандарт разработан на основе и в соответствии с ГОСТ 4.200-78.
1. НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ КАЧЕСТВА
1.1. Номенклатура показателей качества по критериям, единицы измерения и условные обозначения показателей качества приведены в табл. 1.
Таблица 1
Наименование критериев, показателей качества и единицы измерения Условное обозначение показателей качества
1. Технический уровень
1.1. Показатели назначения
1.1.1. Сосредоточенная штамповая нагрузка, кН
1.1.2. Предел прочности при изгибе, МПа
1.1.3. Испытательная планочная нагрузка, кН
1.1.4. Гидравлическое давление при испытании на водонепроницаемость, МПа
1.1.5. Гидравлическое давление при испытании на разрушение от внутреннего давления, МПа, или предел прочности при разрушении от внутреннего давления, МПа или
1.1.6. Нагрузка при испытании на раздавливание, Н, или предел прочности при раздавливании, МПа или
1.1.7. Нагрузка при испытании на изгиб, Н, или предел прочности при изгибе, МПа или
1.1.8. Правильность геометрической формы -
1.1.8.1. Отклонение от плоскостности, мм -
1.1.8.2. Отклонение от прямоугольности, мм -
1.1.8.3. Отклонение от прямолинейности, мм -
1.1.8.4. Отклонение от номинальных размеров, мм -
1.1.9. Внешний вид (отсутствие видимых дефектов) -
1.1.10. Адгезия лакокрасочного покрытия к плите-основе, баллы или МПа -
1.1.11. Прочность сцепления декоративной крошки с плитой-основой, МПа -
1.1.12. Условная светостойкость покрытия плит, ч -
1.1.13. Стойкость покрытия плит к статическому воздействию жидкостей, баллы -
1.1.14. Стойкость покрытия плит к воздействию климатических факторов, баллы или годы -
1.2. Показатели надежности
1.2.1. Ударная вязкость, кДж/м2
1.2.2. Плотность (объемная масса), кг/м3
1.2.3. Водопоглощение, % (кг/м3) W
1.2.4. Коробление, мм K
1.2.5. Морозостойкость, цикл F
1.3. Показатели технологичности
1.3.1. Удельная трудоемкость изготовления, чел.-ч/м2 (для труб и муфт - чел.-ч/пог. м)
1.3.2. Материалоемкость М
1.3.2.1. Удельный расход цемента, кг/м3 (для труб и муфт - кг/пог. м)
1.3.2.2. Удельный расход хризотила, кг/м3 (для труб и муфт - кг/пог. м)
1.3.3. Степень механизации и автоматизации изготовления, % -
1.4. Показатели транспортабельности
1.4.1. Масса, кг -
1.4.2. Габаритные размеры, мм -
1.4.3. Возможность контейнеризации, пакетирования -
1.5. Эстетические показатели
1.5.1. Соответствие цвета, интенсивности и равномерности окраски эталону -
2. Стабильность показателей качества
2.1. Среднее квадратическое отклонение или коэффициент однородности по показателю 1.1.6 (для труб) или 1.2.2 (для листов) S или
3. Экономические показатели
3.1. Себестоимость, руб./м2 (для труб и муфт - руб./пог. м) или руб./изделие С
3.2. Рентабельность, % Р
3.3. Годовой народнохозяйственный экономический эффект, руб. Э
3.4. Энергоемкость -
3.4.1. Расход электроэнергии, кВт·ч/м2 (для труб и муфт - кВт·ч/пог. м) -
3.4.2.Расход теплоэнергии, тыс. ккал/м2 (для труб и муфт - тыс. ккал/пог. м) -
4. Конкурентоспособность на внешнем рынке (патентно-правовые показатели)
4.1. Патентная защита -
4.2. Патентная чистота -
4.3. Пригодность для экспорта -
(Измененная редакция, Изм. N 1.)
1.2. Для отдельных видов хризотилцементных (асбестоцементных) изделий при соответствующем обосновании номенклатура показателей качества может быть изменена (увеличена или сокращена).
2. ПРИМЕНЯЕМОСТЬ КРИТЕРИЕВ И ПОКАЗАТЕЛЕЙ КАЧЕСТВА
2.1. Применяемость критериев качества хризотилцементных (асбестоцементных) изделий в зависимости от вида решаемых задач должна соответствовать ГОСТ 4.200-78.
2.2. По применяемости показателей качества по критерию технического уровня хризотилцементные (асбестоцементные) изделия подразделяют на группы:
листы;
трубы;
панели и плиты;
плиты фасадные;
фасонные детали.
2.3. Показатели внешнего вида и требования к форме и линейным размерам должны применяться при разработке стандартов и технических условий на изделия всех групп.
2.4. Применяемость остальных показателей качества в зависимости от функционального назначения изделий приведена в табл. 2.
Таблица 2
Наименование показателя качества Листы Трубы Панели и плиты Плиты фасадные Фасонные детали
профилированные плоские напорные безнапорные муфты ППФГО, ППФРО ППФГЛК, ППФРЛК, ППФДК
волнистые детали
Сосредоточенная штамповая нагрузка +/- - - - - - - - - -
Предел прочности при изгибе +/- +/- + - - - - + - -
Испытательная планочная нагрузка +/- - - - - - - - - -
Гидравлическое давление при испытании на водонепроницаемость - - - + + + - - - -
Гидравлическое давление при испытании на разрушение от внутреннего давления или предел прочности при разрушении от внутреннего давления - - - + - - - - - -
Нагрузка при испытании на раздавливание или предел прочности при раздавливании - - - + + - - - - -
Нагрузка при испытании на изгиб или предел прочности при изгибе - - - + + - + - - -
Ударная вязкость + + + - - - - + - -
Плотность (объемная масса) + + + - - - + + - +
Морозостойкость + + + - - - + + + +
Адгезия лакокрасочного покрытия к плите-основе - - - - - - - - + (кроме ППФДК) -
Прочность сцепления декоративной крошки с плитой-основой - - - - - - - - - (кроме ППФДК) -
